Antenna microonde 24,25-26,5 GHz 0,9 m
Descrizione

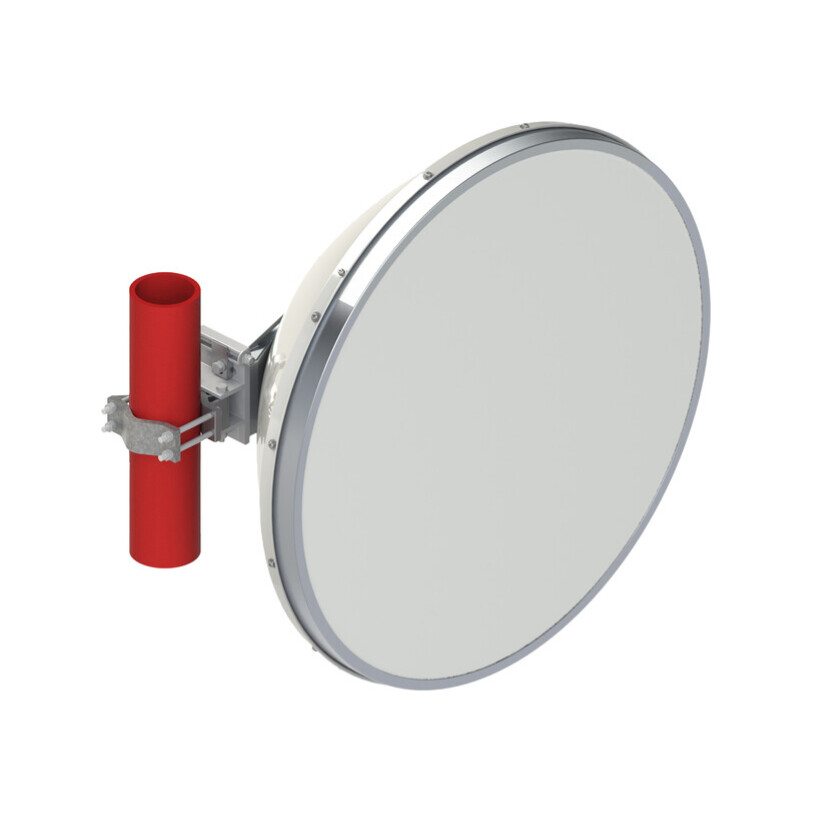

L'antenna microonde 24,25-26,5 GHz 0,9 m è una soluzione per collegamenti punto-punto in banda 24,250-26,500 GHz, classificata come antenna microonde e identificata nella linea ValuLine ad alte prestazioni low profile single-polarized. Con diametro nominale di 0,9 m, questo modello SAF Tehnika unisce un profilo compatto a parametri elettrici dettagliati, utili per installazioni che richiedono precisione e conformità normativa.
Nel dettaglio, il prodotto offre guadagno di 45,6 dBi in low band, 45,8 dBi in mid band e 46,2 dBi in top band, boresite cross polarization discrimination di 30 dB, front-to-back ratio di 72 dB, beamwidth orizzontale di 0,9° e beamwidth verticale di 0,9°. Completano le specifiche un return loss di 17,7 dB, VSWR pari a 1,3 e riferimento RPE 7156A. SAF Tehnika propone inoltre conformità elettrica Brazil Anatel Class 2, ETSI 302 217 Class 3 e US FCC Part 101A.
Dal punto di vista costruttivo, l'antenna è di tipo VHLP, ValuLine High Performance Low Profile Antenna, con polarizzazione singola. Le specifiche generali indicano side struts inclusi pari a 0 e un side strut opzionale inboard.
Caratteristiche principali- Banda operativa 24,250-26,500 GHz.
- Diametro nominale di 0,9 m, pari a 3 ft.
- Tipologia VHLP ValuLine High Performance Low Profile Antenna.
- Polarizzazione singola.
- Guadagno low band di 45,6 dBi.
- Guadagno mid band di 45,8 dBi.
- Guadagno top band di 46,2 dBi.
- Boresite cross polarization discrimination di 30 dB.
- Front-to-back ratio di 72 dB.
- Beamwidth orizzontale di 0,9°.
- Beamwidth verticale di 0,9°.
- Return loss di 17,7 dB.
- VSWR di 1,3.
- Radiation Pattern Envelope Reference 7156A.
- Conformità Brazil Anatel Class 2, ETSI 302 217 Class 3 e US FCC Part 101A.
- Side struts inclusi 0, side strut opzionale 1 inboard.
