Amphenol Procom

Il morsetto a croce 32/50 mm di Amphenol-Procom è una soluzione di fissaggio per il montaggio di un palo antenna o di un boom da 32 mm di diametro su un tubo di montaggio da 50 mm di diametro. Pensato per impieghi light duty, unisce praticità di installazione e robustezza costruttiva grazie al corpo del morsetto in acciaio zincato e ai fissaggi in acciaio inox.

Caratteristiche principali

• Tipologia: morsetto a croce
• Applicazione: fissaggio di palo antenna o boom da 32 mm a tubo di montaggio da 50 mm
• Diametro tubo 1: 32 mm
• Diametro tubo 2: 50 mm
• Corpo del morsetto in acciaio zincato
• Fissaggi in acciaio inox
• Adatto per applicazioni light duty

La staffa side mounting 15-65 mm 1,0 m di Amphenol-Procom è pensata per il montaggio laterale di antenne base station su tralicci di supporto o tubi palo. Questa versione della serie SMC 1000 offre una distanza laterale di circa 1,0 m ed è indicata quando l'antenna deve essere installata a lato del supporto.

Il modello con codice 100000045 è fornito con 2 U-bolt da 65 mm, 8 dadi M8 e 4 rondelle, ed è compatibile con pali di diametro compreso tra 15 e 65 mm. La struttura della staffa è in acciaio zincato a caldo, mentre gli accessori di fissaggio sono in acciaio inox.

Amphenol-Procom indica queste staffe principalmente per antenne omnidirezionali con clamp tipo C o LW, ma possono essere utilizzate anche con antenne GP per tubi palo da 38 mm o per il supporto di antenne direttive. Il montaggio laterale di un'antenna omnidirezionale può influenzare il diagramma di irradiazione e il valore SWR in funzione della distanza dal palo e del diametro del supporto.

Dal punto di vista meccanico, la staffa presenta una distanza stand-off di circa 1025 mm, una wind area di 0,046 m2, una wind load di 58 N a 160 km/h e un peso di circa 4,7 kg.

Caratteristiche principali

• Staffa per montaggio laterale di antenne base station su tralicci o tubi palo.
• Distanza laterale di circa 1,0 m.
• Compatibile con pali di diametro da 15 a 65 mm.
• Fornita con 2 U-bolt da 65 mm, 8 dadi M8 e 4 rondelle.
• Struttura in acciaio zincato a caldo e accessori di fissaggio in acciaio inox.
• Indicata principalmente per antenne omnidirezionali con clamp tipo C o LW.
• Utilizzabile anche con antenne GP per tubi palo da 38 mm o per antenne direttive.
• Stand-off di circa 1025 mm, wind area di 0,046 m2 e wind load di 58 N a 160 km/h.
• Peso di circa 4,7 kg.

La staffa side mounting 15-65 mm 0,5 m di Amphenol-Procom è una soluzione per il montaggio laterale di antenne base station su tralicci di supporto o tubi palo. Questa versione appartiene alla serie SMC 500 e offre una distanza laterale di circa 0,5 m, risultando adatta quando l'antenna deve essere installata a lato del sostegno.

Il prodotto è compatibile con pali di diametro compreso tra 15 e 65 mm ed è fornito con 2 U-bolt da 65 mm, 8 dadi M8 e 4 rondelle. La struttura è realizzata in acciaio zincato a caldo, mentre gli accessori di fissaggio sono in acciaio inox.

Amphenol-Procom indica queste staffe principalmente per antenne omnidirezionali con clamp di tipo C o LW, ma possono essere utilizzate anche con antenne GP per tubi palo da 38 mm o per il supporto di antenne direttive.

Dal punto di vista meccanico, la versione SMC 500 presenta una distanza stand-off di circa 570 mm, una wind area di 0,027 m2, una wind load di 34 N a 160 km/h e un peso di circa 3,6 kg.

Caratteristiche principali

• Staffa per montaggio laterale di antenne base station su tralicci o tubi palo.
• Compatibile con diametri palo da 15 a 65 mm.
• Distanza laterale di circa 0,5 m, con stand-off di circa 570 mm.
• Fornita con 2 U-bolt da 65 mm, 8 dadi M8 e 4 rondelle.
• Struttura in acciaio zincato a caldo e minuteria in acciaio inox.
• Indicata per antenne omnidirezionali con clamp tipo C o LW, utilizzabile anche con antenne GP o antenne direttive.
• Wind area di 0,027 m2 e wind load di 34 N a 160 km/h.
• Peso di circa 3,6 kg.

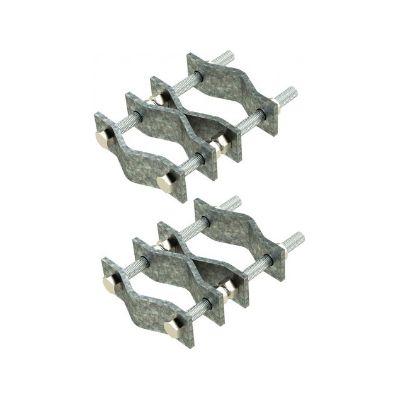

Il morsetto parallelo 30/78 mm è pensato per il fissaggio sicuro delle antenne CXL con SL-Bracket a pali o mast verticali. Amphenol-Procom lo fornisce con bulloni in acciaio inox adatti a pali con diametro da 30 a 78 mm, offrendo una soluzione robusta per applicazioni professionali.

La struttura utilizza un corpo morsetto in acciaio zincato con fissaggi in acciaio inox A2 / 304. Nel kit sono inclusi due set di morsetti, con coppia massima M12 di 59-66 Nm e peso approssimativo di 2,67 kg.

Caratteristiche principali

• Tipo di morsetto parallelo
• Per il fissaggio di antenne CXL con SL-Bracket su palo o mast verticale
• Compatibile con pali da 30 a 78 mm
• Corpo morsetto in acciaio zincato
• Fissaggi in acciaio inox A2 / 304
• Due set di morsetti inclusi nel kit
• Tube 1 size: 70 mm
• Coppia massima M12: 59-66 Nm
• Peso approssimativo: 2,67 kg

Il kit messa a terra ATEX Amphenol Procom è un accessorio universale pensato per garantire l'equipotenzialità  quando le antenne ATEX sono installate in punti con potenziale elettrico diverso rispetto alla rete. è compatibile con staffe LW SS, LW SS 1€³ e staffe a C utilizzate nei modelli di antenna ATEX.

Costruito interamente in acciaio inox AISI316, il kit include un filo di 2m, rondella a molla, bullone M6x8mm, occhiello e due manicotti fermacavo. Per le staffe LW SS si aggiungono 2 rondelle M6 e un dado M6; per quelle C bracket, 2 rondelle M6 e un dado M8. Il peso totale del kit è di circa 0,15kg.

Caratteristiche principali

• Applicazione: equipotenzializzazione antenne ATEX Procom
• Materiale: acciaio inox marino AISI316
• Contenuto: filo 2m, bulloneria (M6x8mm), occhiello, rondelle, fermacavi; dadi M6 o M8 secondo staffa
• Peso: circa 0,15kg
• Compatibilità : staffe LW SS, LW SS 1€³ e staffe C bracket

Il 1 m FME di Amphenol Procom è un cavo coassiale RG 58 da 1 m progettato per assicurare connessioni RF stabili e sicure. È dotato di connettore FME montato su entrambe le estremità, soluzione che lo rende adatto a installazioni in cui sono richieste connessioni FME su entrambi i lati del collegamento.

Grazie alla configurazione preassemblata, il cavo consente un'integrazione semplice e immediata all'interno di sistemi radio e applicazioni professionali che utilizzano cavo RG 58.

Caratteristiche principali

• Lunghezza 1 m
• Cavo coassiale RG 58
• Connettore FME montato su entrambe le estremità
• Configurazione pronta all'uso

Il cavo RG58 Low Loss da 4m con connettori FME(f) montati su entrambe le estremità , modello 130000466, è un prodotto Amphenol Procom progettato per applicazioni RF professionali. Utilizza RG58 A/U L di progettazione specifica per ridurre le perdite inferiori a 0,5dB/m a 900MHz, mantenendo un'impedenza caratteristica precisa di 50?. I connettori FME sono ottimizzati per garantire un basso SWR e un'elevata efficienza nel trasferimento di potenza. Il cavo è ideale per collegamenti con radio come DM1000, DM2000, DM4000, NX 3720/3820, NX 5700/5800 e TK D740E/TK D840E.

Caratteristiche principali

• Cavo RG58 A/U L Low Loss, perdite < 0,5dB/m a 900MHz
• Impedenza caratteristica precisa 50? con controllo continuo qualità
• Doppio connettore FME femmina, SWR ridotto
• Lunghezza 4m, adatto a veicoli e installazioni RF mobili
• Compatibilità : DM1000, DM2000, DM4000, NX 3720/3820, NX 5700/5800, TK D740E/TK D840E

Il cavo RG 58 A/U L FME da 5 metri è un assemblato coassiale a bassa perdita sviluppato da Amphenol per applicazioni RF in ambito mobile o in installazioni dove la qualità  del segnale è fondamentale. Dotato di connettori FME maschio a entrambe le estremità , questo cavo utilizza una struttura con anima in rame stagnato intrecciato e schermatura ad alta copertura, assicurando una perdita minore di 0,5 dB per metro alla frequenza di 900 MHz. L'impedenza caratteristica è di 50 Ohm, con un basso SWR che consente un ottimale trasferimento di potenza.

Caratteristiche principali

• Tipo: cavo RG 58 A/U L con connettori FME maschi preassemblati
• Lunghezza: 5 metri
• Perdita: inferiore a 0,5 dB/m a 900 MHz
• Impedenza: 50 Ohm
• Controllo di qualità : continuo e automatizzato
• Basso SWR: migliore adattamento e trasferimento di potenza

Il cavo coassiale RG58 Low Loss da 10m con connettori FME femmina montati su entrambe le estremità  è una soluzione di alta qualità  per collegamenti RF mobili. Progettato con materiali speciali e controllo continuo, garantisce impedenza precisa di 50? e perdite inferiori a 0,5dB/m a 900MHz, assicurando trasferimento di potenza efficiente e adattamento ottimale.

Il connettore adattatore FME maschio - BNC maschio (codice 130000566) di Amphenol Procom consente di collegare un cavo con terminazione FME a dispositivi o patch panel dotati di connettore BNC maschio. Mantiene impedenza di 50? e fa parte della serie FME Connector Accessori, offrendo compatibilità  e facilità  di integrazione nei sistemi RF mobili e veicolari.

Caratteristiche principali

• Tipo di adattatore: FME maschio †’ BNC maschio
• Impedenza nominale 50?
• Compatibile con cavi e sistemi della serie FME
• Perfetto per installazioni RF mobili e su veicoli
• Codice prodotto: 130000566

L'adattatore FME verso Mini UHF maschio a gomito è progettato per facilitare l'interconnessione di cavi FME in ambienti compatti o installazioni mobili dove lo spazio è limitato. La configurazione a gomito consente un'uscita del cavo orientata, migliorando la gestione del cablaggio. E' compatibile con il sistema FME cable di Amphenol Procom e garantisce conformità  alle normative ambientali RoHS e REACH.

Caratteristiche principali

• Tipo: adattatore FME verso Mini UHF maschio a gomito
• Impedenza: 50 Ohm
• Compatibilità : sistema FME cable Amphenol Procom
• Codice prodotto: 130000582
• Conformità : RoHS e REACH
• Ideale per: applicazioni mobili e installazioni in spazi ristretti

L'antenna Amphenol Procom EFD200R/l TNC(m) è un dipolo end-fed da 1/2 specificamente progettata per operare nella banda VHF da 150 a 215MHz. Grazie al design indipendente dal piano di terra, è perfetta per l'uso con radio portatili, garantendo prestazioni elevate anche in installazioni mobili.

Rispetto a una whip da 1/4, offre un guadagno di circa 3dB, con VSWR <1,3:1 nella gamma di risonanza e banda passante ‰¥15MHz. Il radiatore è realizzato in acciaio inox e ottone cromato per robustezza ed elasticità , mantenendo un peso contenuto (~0,15kg). Monta connettore TNC maschio compatibile con molti dispositivi portatili.

Caratteristiche principali

• Frequenza operativa: 150-215MHz
• Tipo: dipolo portatile end-fed 1/2
• Guadagno: circa 3dB rispetto a whip 1/4
• Polarizzazione: verticale
• VSWR: <1,3:1 in risonanza
• Banda passante: ‰¥15MHz (VSWR ‰¤2,0)
• Impedenza: 50?
• Potenza massima: 25W
• Connessione: TNC maschio
• Materiali: acciaio inox, ottone cromato
• Altezza: circa 1300mm
• Peso: circa 0,15kg
