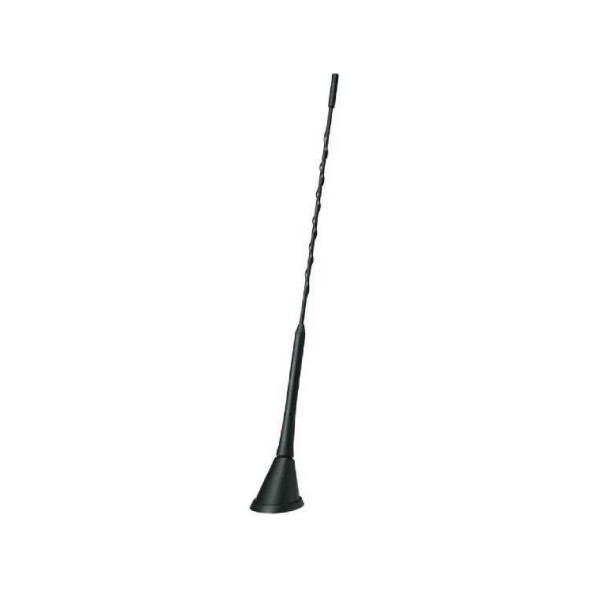

Antenna veicolare VHF/UHF con GPS GNSS
Descrizione
L'antenna veicolare Atel Antennas integra tre sistemi in un unico dispositivo: antenna VHF 130-230MHz in configurazione 1/4 e UHF 380-500MHz in 5/8, pi๠modulo GPS GNSS/Galileo attivo a polarizzazione RHCP su 1580MHz. Con impedenza di 50?, supporta potenza fino a 50W sulle bande radio e ha guadagno di 2,14dBi per VHF/UHF, con VSWR <2,2.
Il modulo GPS GNSS è alimentato a 2,7-5V con guadagno di 18dB (2,7V) o 22dB (5V), figura di rumore 1,7-2,1dB e VSWR <2.0. L'antenna dispone di rod in Pibiflex da 500mm, cap in poliammide e guarnizione Arnitel EM400. è dotata di cavo RG 316 (150mm) con connettore FME maschio e prolunga RG 174 (5m) con connettori SMA femmina/maschio.
La base misura 95 x 52mm, con montaggio su foro quadro 15x15mm o tondo Ø19mm, pesa 180g e resiste da -30°C a +80°C. Compatta e versatile, è ideale per installazioni su veicoli che richiedono comunicazioni radio e tracciamento GPS integrati.
Caratteristiche principali- Bande: VHF 130-230MHz (1/4), UHF 380-500MHz (5/8), GPS GNSS/Galileo 1580±28MHz
- Impedenza: 50?
- Potenza: 50W (picco VHF/UHF)
- Guadagno: V/UHF 2,14dBi; GPS amplificato 18dB @2,7V / 22dB @5V
- Figura di rumore GPS: 1,7-2,1dB
- Polarizzazione: verticale (V/UHF), RHCP (GPS)
- VSWR: <2,2 per V/UHF, <2,0 per GPS
- Rod: Pibiflex 2564, lunghezza 500mm
- Materiali: cap in poliammide, guarnizione Arnitel EM400
- Cavi e connettori: RG 316 150mm FME M, prolunga RG 174 5m SMA F/M
- Base: 95 x 52mm, fori 15x15mm o Ø19mm
- Peso: 180g
- Temperatura operativa: -30°C à· +80°C
