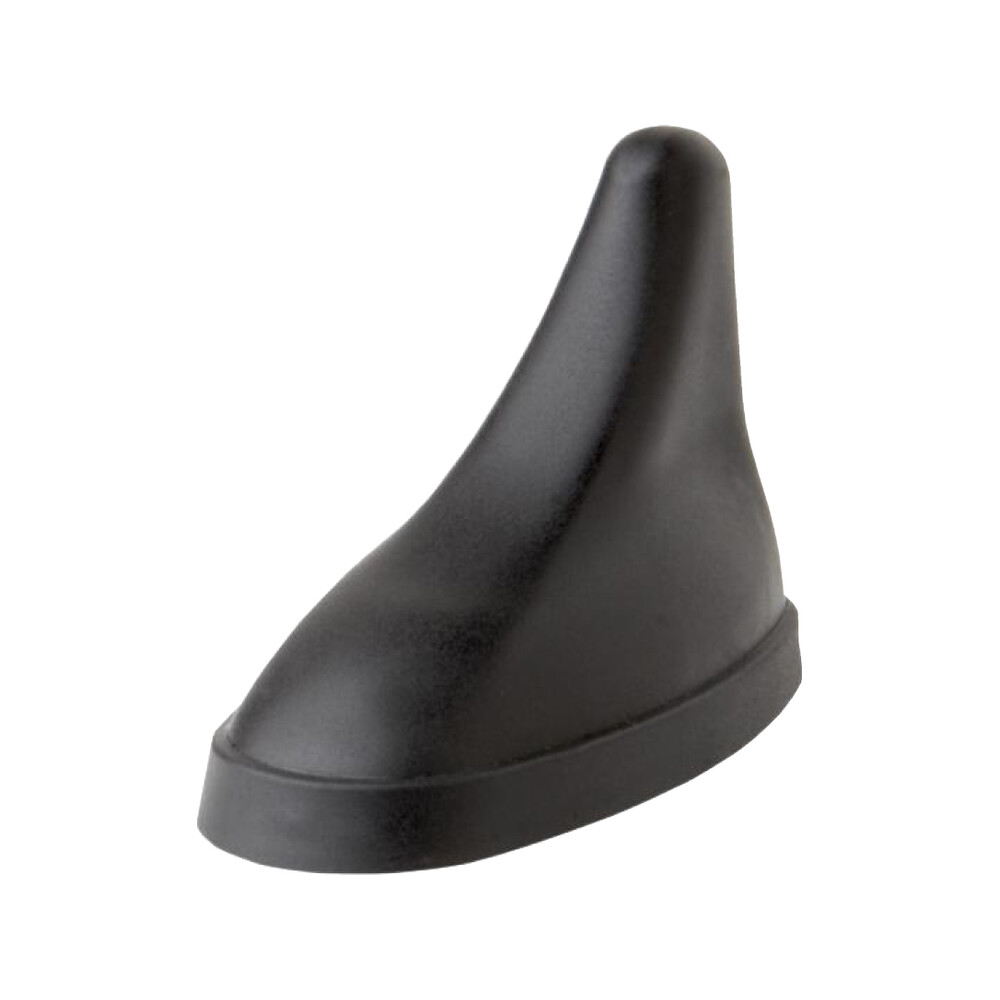

Antenna shark veicolare LTE/Wi Fi/GPS GNSS
Descrizione
L'antenna shark veicolare Atel Antennas combina in un unico dispositivo connettività LTE (790-960MHz / 1710-2700MHz), Wi Fi dual band (2.4-2.485GHz e 5.25-5.85GHz) e posizionamento satellitare GPS GNSS/Galileo (1580MHz ±28MHz). Grazie alla sua configurazione compatta e aerodinamica, è ideale per veicoli che richiedono soluzioni integrate e prestazioni affidabili.
Le sezioni LTE e Wi Fi offrono guadagno di 2,14dBi con VSWR rispettivamente <3,3 e <3,0. Il modulo GPS attivo garantisce guadagno di 18dB a 2,7V o 22dB a 5V, con figura di rumore tra 1,7 e 2,1dB e VSWR <2.0. L'antenna è realizzata in poliammide 6 con guarnizione Arnitel EM400, misura 95 x 52 x 65mm e pesa 150g. è predisposta per montaggio su lamiera (max 4mm) tramite foro quadro 15x15mm o tondo Ø19mm.
Ogni sezione è dotata di connettore SMA maschio: RG 316 (LTE), RG 174 (Wi Fi e GPS), lunghezza 180mm. L'antenna è progettata per operare in condizioni ambientali difficili, con range termico da -40°C a +85°C.
Caratteristiche principali- Bande LTE: 790-960 / 1710-2700MHz
- Bande Wi Fi: 2.4-2.485GHz / 5.25-5.85GHz
- Banda GPS: 1580±28MHz
- Guadagno: 2,14dBi (RF), 18-22dB (GPS attivo)
- Figura di rumore GPS: 1,7-2,1dB
- VSWR: <3,3 (LTE), <3,0 (Wi Fi), <2,0 (GPS)
- Polarizzazione: verticale (RF), RHCP (GPS)
- Impedenza: 50?
- Potenza max: 20W (RF)
- Connettori: 3x SMA maschio
- Cavi: RG 316 (LTE), RG 174 (Wi Fi/GPS), 180mm
- Materiali: poliammide 6, Arnitel EM400
- Montaggio: foro 15x15mm o Ø19mm, lamiera max 4mm
- Dimensioni: 95 x 52 x 65mm
- Peso: 150g ±20g
- Temperatura operativa: -40°C à· +85°C
