L'antenna veicolare T-AT960.10 di Atel Antennas combina tre tecnologie in un unico apparecchio compatto: VHF (130-230MHz) e UHF (380-500MHz) in configurazione mobile (1/4 per VHF, 5/8 per UHF), oltre a un modulo attivo per GPS GNSS/Galileo a polarizzazione RHCP, centrato su 1580MHz. Con impedenza standard di 50? e potenza massima di 50W, offre un guadagno di 2,14dBi per le bande V/UHF e un guadagno amplificato di 18dB (a 2,7V) o 22dB (a 5V), con rumore di soli 1,7-2,1 dB.

Realizzata con materiali robusti (cap in poliammide, guarnizione ArnitelEM400, asta in Pibiflex), dispone di un cavo RG 316 lungo 150mm con connettore FME maschio, pi๠una prolunga RG 174 da 5m con connettore SMA maschio/femmina. Operativa da -30°C a +80°C, si monta su fori quadrati da 15x15mm o tondi Ø19mm. Compatta e leggera (180g), è perfetta per veicoli che richiedono comunicazione radio e posizionamento GPS integrati.

• Bande VHF 130-230MHz (1/4) e UHF 380-500MHz (5/8)
• Impedenza: 50?
• Potenza max: 50W (picco V/UHF)
• Guadagno V/UHF: 2,14dBi
• Modulo attivo GPS GNSS/Galileo: frequenza centro 1580MHz, guadagno amplificatore 18dB (2,7V) o 22dB (5V), figura di rumore 1,7-2,1dB
• Polarizzazione GPS: RHCP, V/UHF verticale, emissione omnidirezionale
• Cavi e connettori: RG 316 150mm FMEm + prolunga RG 174 5m SMAF/SMAM
• Materiali: cap in poliammide, guarnizione ArnitelEM400, asta Pibiflex
• Temperatura operativa: -30°C à· +80°C
• Dimensioni montaggio: foro quadrato 15x15mm o tondo Ø19mm
• Peso: 180g
• VSWR: <2,2 (V/UHF), <2,0 (GPS)

L'antenna Atel-Antennas T-AT968.03 è progettata per applicazioni veicolari e mobili che richiedono connettività simultanea su più bande. Supporta i sistemi GSM, UMTS, TETRA e GPS/GNSS/Galileo, garantendo segnale stabile e prestazioni elevate. La struttura in acciaio inox con cappuccio in poliammide e guarnizione Arnitel assicura robustezza e resistenza in un intervallo di temperatura da -30 °C a +80 °C.

La sezione TETRA (380-410 MHz) utilizza un'antenna 5/8 ? con guadagno di 5 dBi, mentre le sezioni GSM/UMTS offrono emissione omnidirezionale con guadagno di 2,14 dBi. Il modulo GPS/GNSS/Galileo integra un'antenna attiva con guadagno fino a 22 dB e basso rumore (1,7-2,1 dB), ideale per una localizzazione precisa. L'antenna è dotata di connettori SMA e FME e di cavi RG174 e RG58, che consentono un collegamento versatile con router, modem o sistemi radio professionali.

• Supporto GSM 824-960 MHz, DCS/PCN 1710-1880 MHz, UMTS 1900-2170 MHz
• Modulo GPS/GNSS/Galileo attivo a 1580 MHz con guadagno fino a 22 dB
• Banda TETRA 380-410 MHz con guadagno di 5 dBi
• Emissione omnidirezionale e polarizzazione verticale
• Struttura in acciaio inox con cappuccio in poliammide 6
• Connettori SMA m. e FME m., cavi RG174 e RG58 (6 m)
• Temperatura operativa da -30 °C a +80 °C
• Potenza massima 10 W, impedenza 50 Ohm

L'antenna veicolare collineare UHF di Atel-Antennas opera nella banda 435-470MHz con un'elevata potenza di 100W e guadagno di 5dBi, offrendo un'emissione omnidirezionale e polarizzazione verticale. Impedenza standard 50? e VSWR inferiore a 2,0 garantiscono performance ottimali per applicazioni radio professionali su veicoli.

Realizzata con materiali di alta qualità  quali cap in Moplen autoestinguente, guarnizione in Kraton G7720 da 60 Shore e asta in acciaio inox AISI302, l'antenna è progettata per resistere a condizioni estreme tra -40°C e +80°C. Il cavo coassiale RG 58 da 4500mm (100pF/m) assicura un'elevata affidabilità . Con peso di 400g, asta di 515mm e base di 43mm di diametro per 40mm di altezza, si monta su foro da Ø24mm, offrendo una soluzione robusta e performante per installazioni veicolari professionali.

• Banda UHF 435-470MHz, antenna collineare mobile
• Impedenza: 50?
• Potenza max: 100W
• Guadagno: 5dBi
• Polarizzazione verticale, emissione omnidirezionale
• Cavo: RG 58, lunghezza 4500mm, capacità  100pF/m
• Materiali: cap Moplen autoestinguente, guarnizione Kraton G7720, asta inox AISI302
• Temperatura operativa: -40°C à· +80°C
• Dimensioni asta: 515mm; base Ø43mm, altezza 40mm
• Peso: 400g
• Foro montaggio: Ø24mm
• VSWR <2,0

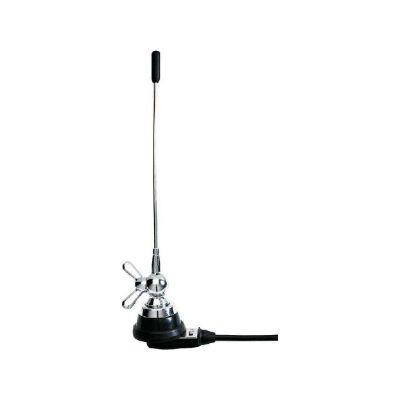

L'antenna veicolare VHF di Atel-Antennas copre la banda 140-174MHz con un design mobile di tipo 1/4, perfetta per installazione su autoveicoli. Offre impedenza standard 50?, potenza fino a 50W e guadagno di 2,14dBi, garantendo elevata qualità  del segnale con emissione omnidirezionale e polarizzazione verticale. Il robusto corpo in acciaio inox AISI302, unito a componenti resistenti come il cap in Moplen autoestinguente e la guarnizione in Kraton, assicura durata e affidabilità  anche in condizioni ambientali estreme da 40°C a +80°C.

L'antenna utilizza un cavo coassiale RG 58 da 4500mm, con capacità  di 100pF/m, ed è dotata di un diagramma di taglio per adattare la lunghezza del tubo in base alla frequenza operativa, mantenendo un VSWR inferiore a 2,0. Dimensioni: diametro base 43mm, altezza base 40mm, asta 500mm, peso 350g. Foro di montaggio Ø24mm. Ideale per radioamatori e professionisti che necessitano di una soluzione veicolare VHF versatile e performante.

• Frequenza: 140-174MHz (banda VHF)
• Tipo: mobile 1/4
• Impedenza: 50?
• Potenza Max: 50W
• Guadagno: 2,14dBi
• Polarizzazione: verticale, emissione omnidirezionale
• Cavo: RG 58, 4500mm, 100pF/m
• Materiali: acciaio inox AISI302, cap Moplen autoestinguente, guarnizione Kraton G7720
• Temperatura operativa: 40°C à· +80°C
• Dimensioni: asta 500mm; base Ø43mm, h40mm
• Peso: 350g
• Foro montaggio: Ø24mm
• VSWR <2,0 con taglio frequenza

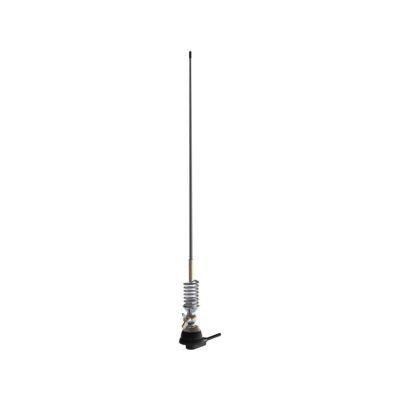

La T-AV005 è un’antenna veicolare VHF 5/8 sviluppata per applicazioni mobili nelle bande 49 - 88 MHz e 144 - 174 MHz. Garantisce impedenza di 50 Ohm, potenza massima di 100 W e V.S.W.R. inferiore a 1.5, assicurando prestazioni affidabili nelle comunicazioni in mobilità.

Realizzata da Atel-Antennas, presenta polarizzazione verticale ed emissione omnidirezionale. Il guadagno è pari a 7 dBi nella banda 144 - 174 MHz e 5 dBi nella banda 49 - 88 MHz. Il cavo in dotazione è RG58 con lunghezza 5000 mm.

La struttura prevede molla in acciaio inox cromato bianco e stilo in fibra di vetro con verniciatura poliuretanica nera. Il peso netto è di 650 g e la lunghezza totale dello stilo è 1350 mm. La temperatura operativa è compresa tra -40 e +80 gradi Celsius. La connessione di montaggio è M6x1, con foro di montaggio 24 mm. La base ha altezza 40 mm e diametro 43 mm.

Caratteristiche principali

• Tipo antenna 5/8 1 Mobile Antenna
• Frequenza 49 - 88 MHz e 144 - 174 MHz
• Impedenza 50 Ohm
• Potenza massima 100 W
• V.S.W.R. inferiore a 1.5
• Polarizzazione verticale
• Emissione omnidirezionale
• Guadagno 7 dBi 144 - 174 MHz 5 dBi 49 - 88 MHz
• Cavo RG58 5000 mm
• Peso netto 650 g
• Lunghezza stilo 1350 mm
• Connessione di montaggio M6x1
• Foro di montaggio 24 mm
• Base altezza 40 mm diametro 43 mm

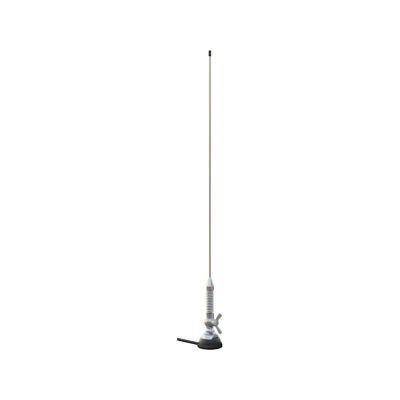

L antenna veicolare VHF e progettata per applicazioni mobili nella banda 62-300 MHz, garantendo copertura omnidirezionale e polarizzazione verticale per comunicazioni stabili su veicolo. Supporta una potenza massima di 100 W con impedenza di 50 Ohm e guadagno 0 dB rispetto a un quarto d onda.

Realizzata da Atel-Antennas, presenta molla in acciaio inox cromato bianco e stilo in Inox Steel AISI302, con lunghezza totale di 1285 mm. E dotata di cavo RG58 da 5000 mm, connessione di montaggio M6x1 e foro di montaggio diametro 24 mm. La struttura e progettata per operare in un intervallo di temperatura da -40 C a +80 C.

Caratteristiche principali

• Tipo antenna veicolare
• Intervallo di frequenza 62-300 MHz
• Impedenza 50 Ohm
• Potenza massima 100 W
• Polarizzazione verticale
• Emissione omnidirezionale
• Guadagno 0 dB riferimento quarto d onda
• Lunghezza totale stilo 1285 mm
• Cavo RG58 lunghezza 5000 mm
• Connessione di montaggio M6x1
• Foro di montaggio diametro 24 mm
• Temperatura operativa da -40 C a +80 C

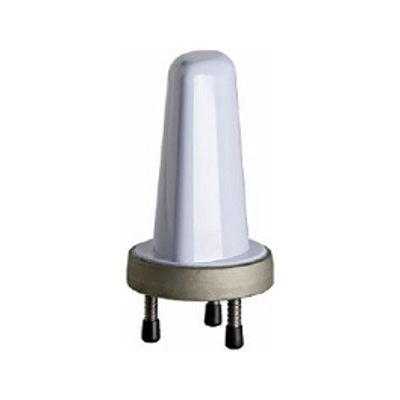

L'antenna UHF a basso profilo di Atel Antennas è progettata per funzionare nella banda 400-470MHz, con guadagno di 2,14dBi (1/4), potenza massima di 200W e impedenza 50?. La polarizzazione è verticale e il VSWR è inferiore a 1,5, garantendo prestazioni affidabili e stabili anche in contesti radio esigenti.

Il design compatto e robusto, con diametro di 106mm e altezza di soli 160mm, la rende adatta a installazioni dove è richiesta un'antenna discreta ma resistente. Realizzata con base in lega di alluminio ENAW 6082 e radome in policarbonato, include protezione con massa a terra per la sicurezza contro i fulmini. Il connettore N femmina facilita l'integrazione in sistemi professionali. Operativa tra -40°C e +80°C, rappresenta una soluzione ideale per applicazioni UHF in esterni dove compattezza e robustezza sono essenziali.

• Banda UHF: 400-470MHz
• Impedenza: 50?
• Guadagno: 2,14dBi (1/4)
• Potenza max: 200W
• Polarizzazione: verticale, emissione omnidirezionale
• VSWR: <1,5
• Connettore: N femmina
• Protezione: messa a terra DC per fulmini
• Materiali: base in alluminio ENAW 6082, radome in policarbonato
• Dimensioni: Ø106mm x 160mm
• Peso: 1000g
• Temperatura operativa: -40°C à· +80°C

Il coupler a due vie Atel Antennas è progettato per operare nella banda VHF 130-180MHz, consentendo la distribuzione efficiente del segnale in impianti radio professionali. Con un'impedenza standard di 50?, può gestire una potenza fino a 1000W e presenta un insertion loss estremamente contenuto di 0,4dB.

Il rapporto di onde stazionarie (VSWR) è inferiore a 1,3, garantendo performance elevate; anche con una porta aperta, il VSWR resta contenuto (<2,1). La struttura meccanica è realizzata in lega di alluminio ENAW 6082, conferendo resistenza e leggerezza. Il dispositivo è equipaggiato con connettori N femmina e progettato per operare in un range termico compreso tra -40°C e +80°C.

• Frequenza operativa: 130-180MHz
• Tipo: coupler due vie
• Impedenza: 50?
• Potenza max: 1000W
• VSWR: <1,3 (1gate open <2,1)
• Insertion loss: 0,4dB
• Connettori: N femmina
• Materiale: lega di alluminio ENAW 6082
• Temperatura operativa: -40°C à· +80°C

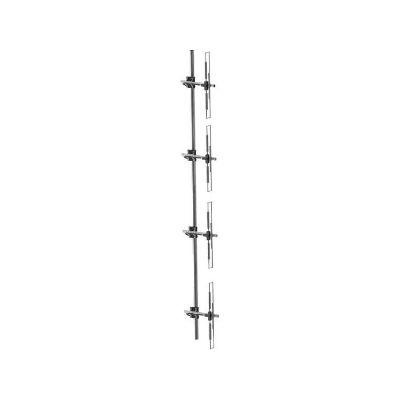

L'antenna array Atel Antennas è progettata per la banda UHF/TETRA 400-470MHz, con configurazione a quattro dipoli ripiegati che garantisce un guadagno di 10dBi e una potenza massima di 600W. L'impedenza standard è di 50?, mentre il VSWR è inferiore a 1,6, per trasmissioni affidabili e di alta qualità .

Costruita con boom in lega di alluminio ENAW 6082, elementi in ENAW 6060 e minuteria in acciaio inox, la struttura beneficia di un trattamento anticorrosione fosfo cromo conforme RoHS. è adatta per installazioni in ambienti esterni esposti a condizioni critiche, resistendo a venti fino a 160km/h e temperature da -40°C a +85°C. L'antenna misura 2500mm e pesa 11000g. Si monta su pali di diametro compreso tra 33 e 60mm ed è dotata di connettore N femmina, sistema a massa DC e foro per il drenaggio della condensa.

• Banda: UHF 400-470MHz
• Configurazione: array con quattro dipoli ripiegati
• Impedenza: 50?
• Guadagno: 10dBi
• Potenza max: 600W
• VSWR: <1,6
• Polarizzazione: verticale
• Connettore: N femmina
• Materiali: alluminio ENAW 6082/6060, acciaio inox
• Trattamento: fosfo cromo, conforme RoHS
• Resistenza al vento: fino a 160km/h
• Temperatura operativa: -40°C à· +85°C
• Dimensioni: 2500mm
• Peso: 11000g
• Sistema a massa DC e foro di drenaggio
• Montaggio: pali Ø33-60mm

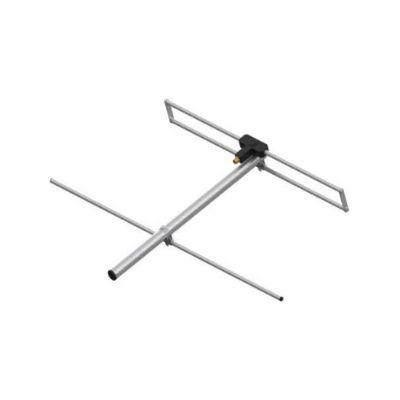

L'antenna Yagi a singolo direttore di Atel Antennas è progettata per coprire la banda VHF 140-174MHz con un impedenza di 50?. Offre un guadagno di circa 3dBi, supportando potenze fino a 150W e garantendo un VSWR inferiore a 1,5 per trasmissioni efficienti.

La polarizzazione può essere selezionata tra verticale e orizzontale, offrendo flessibilità  per diverse esigenze di comunicazione. è costruita con boom e elementi in acciaio inox AISI304, minuteria anch'essa in inox, con trattamento resistente alle intemperie. L'antenna resiste a venti fino a 160km/h e opera in un range di temperatura da -40°C a +85°C. Le dimensioni sono 670x890mm, con un peso di 2800g. Include connettore N femmina, sistema a massa DC e foro di drenaggio della condensa. Kit di montaggio da 750g incluso :contentReference[oaicite:3]{index=3}.

• Banda VHF: 140-174MHz
• Tipo: Yagi a singolo direttore
• Impedenza: 50?
• Guadagno: circa 3dBi
• Potenza max: 150W
• VSWR: <1,5
• Polarizzazione: verticale o orizzontale
• Connettore: N femmina
• Materiali: acciaio inox AISI304
• Dimensioni: 670x890mm
• Peso: 2800g (antenna) + 750g kit
• Resistenza al vento: fino a 160km/h
• Temperatura operativa: -40°C à· +85°C
• Sistema a massa DC e foro anticondensa

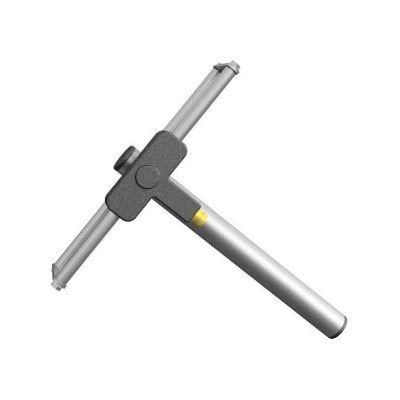

L'antenna Yagi Atel Antennas a singolo elemento per banda UHF 350-430MHz è concepita per garantire una copertura direzionale efficiente in contesti professionali. è ideale per impianti che necessitano di un'antenna robusta e compatta per trasmissioni selettive nella gamma UHF.

La configurazione con un solo elemento consente un'installazione semplice e rapida. è particolarmente adatta a sistemi radio che operano in un intervallo di frequenze ampio, offrendo stabilità  di funzionamento anche in condizioni ambientali variabili. La struttura e i materiali garantiscono durabilità  per applicazioni permanenti in esterni.

• Banda: UHF 350-430MHz
• Tipo: Yagi a singolo elemento
• Uso: trasmissioni direzionali professionali
• Struttura: compatta e adatta ad ambienti esterni

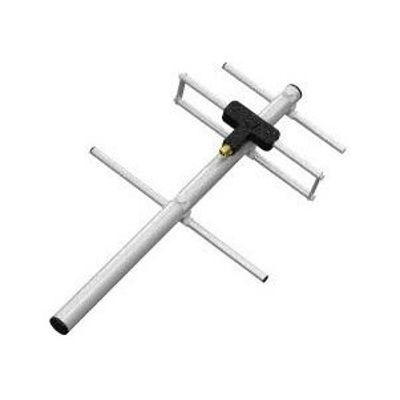

L'antenna Yagi a singolo direttore di Atel Antennas è ottimizzata per la banda UHF 400-470MHz, con impedenza di 50? e un guadagno stimato attorno a 3dBi. Supporta potenze fino a 150W e mantiene un VSWR inferiore a 1,5, garantendo trasmissioni direzionali efficienti e con bassa perdita.

La polarizzazione può essere orientata verticalmente o orizzontalmente in base alle esigenze operative. è costruita con boom in lega di alluminio ENAW 6082, elementi in ENAW 6060 e minuteria in acciaio inox, con trattamento anticorrosione conforme RoHS. Progettata per resistere a condizioni estreme, supporta venti fino a 160km/h e temperature da -40°C a +85°C. è dotata di sistema a massa DC e foro per il drenaggio della condensa. Il montaggio avviene su palo con diametro 33-60mm tramite connettore N femmina, rendendola adatta a installazioni fisse professionali.

• Banda: UHF 400-470MHz
• Tipo: Yagi a singolo direttore
• Impedenza: 50?
• Guadagno: ca. 3dBi
• Potenza max: 150W
• VSWR: <1,5
• Polarizzazione: verticale o orizzontale
• Connettore: N femmina
• Materiali: alluminio ENAW 6082/6060, acciaio inox
• Resistenza al vento: fino a 160km/h
• Temperatura operativa: -40°C à· +85°C
• Sistema a massa DC e foro di drenaggio
• Montaggio: pali Ø33-60mm
