Panorama Antennas

L'antenna whip flessibile per banda UHF 380-430MHz è una soluzione compatta e affidabile per applicazioni professionali che richiedono robustezza e prestazioni RF elevate. La struttura flessibile in nylon permette di assorbire urti e piegamenti senza compromettere il funzionamento, mentre il guadagno di 2dBi garantisce una copertura efficace a 360°.

Dotata di montaggio M6x0,75, è pienamente compatibile con le basi Panorama GPSB, GPSK e MAR, consentendo un utilizzo versatile sia in modalità  fissa che temporanea, anche su veicoli in movimento. L'antenna è facilmente removibile per semplificare operazioni come l'ingresso in autolavaggi o la sostituzione rapida.

• Frequenza operativa: 380-430MHz
• Guadagno: 2dBi
• Polarizzazione verticale
• Struttura in nylon flessibile
• Impedenza: 50?
• Potenza massima: 100W
• Montaggio: M6x0,75
• Compatibilità : basi GPSB, GPSK, MAR
• Dimensioni: 154x10mm (HxØ)
• Temperatura operativa: -40°C a +80°C
• Colore: nero

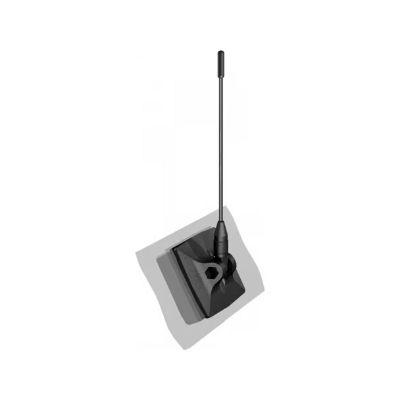

L'antenna On glass AOG151 5 di Panorama Antennas è progettata per applicazioni VHF su veicoli, con montaggio diretto sul vetro tramite accoppiamento capacitivo, senza necessità  di forature. Opera nella banda 142-160MHz con guadagno stimato di circa 2dBi e un VSWR tipico di 1,5:1, offrendo prestazioni comparabili a una 1/4 onda tradizionale.

è ideale per flotte e mezzi di servizio che necessitano di soluzioni temporanee o facilmente removibili. Il cavo da 5m integrato consente una connessione rapida e flessibile, mantenendo l'estetica del veicolo e garantendo protezione del vetro originale.

• Frequenza operativa: 142-160MHz
• Guadagno: circa 2dBi
• VSWR tipico: 1,5:1
• Montaggio: interno su vetro tramite accoppiamento capacitivo
• Cavo: 5m, classe CS23
• Colore: nero

La B4BE[W] 6 60 05SP di Panorama Antennas è una soluzione bracket per garantire connettività  mobile avanzata in ambienti esterni o interni. Supporta tutte le generazioni cellulari da 617MHz a 6GHz, con guadagno omnidirezionale fino a 7dBi sulle bande alte, per garantire copertura affidabile e prestazioni elevate.

La costruzione prevede un radome in ASA resistente ai raggi UV, struttura in alluminio e supporti in acciaio zincato, assicurando resistenza a condizioni estreme (-40°C/+85°C) e polvere/acqua (IP66). Il cavo CS29 da 0,5m con connettore SMA maschio semplifica l'installazione su pareti, pali o pannelli. L'antenna gestisce potenza fino a 30W.

• Bande operative: 617-960MHz e 1710-6000MHz
• Guadagno: 2dBi (basse), 3,5dBi, 5dBi, fino a 7dBi sulle alte frequenze
• VSWR: <2,5:1
• Impedenza: 50?
• Potenza massima: 30W
• Cavo CS29 da 0,5m con connettore SMA maschio
• Radome: ASA UV stable; struttura: alluminio, acciaio zincato
• Protezione: IP66
• Dimensioni: H 164mm, Ø 48mm
• Temperatura operativa: -40°C à· +85°C
• Montaggio: staffa per parete/palo/pannello, fissaggio con viti 4mm

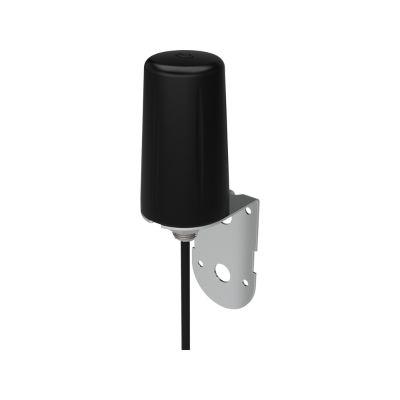

La B4BE[W]-6-60-10SP di Panorama Antennas è un'antenna bracket progettata per garantire connettività  mobile ad alte prestazioni in ambienti esterni o interni. Copre le bande cellulari da 617MHz fino a 6GHz con guadagno omnidirezionale che raggiunge 7dBi nelle frequenze pi๠alte. Questo permette di supportare dispositivi 2G, 3G, 4G e 5G con un unico sistema.

Realizzata con materiali robusti€”radome in ASA stabilizzato ai raggi UV, supporti in alluminio e acciaio zincato€”la B4BE può operare in condizioni climatiche estreme (-40°C/+85°C) e resiste all'acqua e polvere (IP66). Viene fornita con cavo CS29 da 10m e connettore SMA maschio, e supporta inserzioni fino a 30W. Il montaggio a parete, palo o pannello è facilitato dal bracket incluso e da viti da 4mm.

• Bande operative: 617-960MHz e 1710-6000MHz
• Guadagno: 2dBi (617-960MHz), 3,5dBi (1710-2700MHz), 5dBi (3400-3800MHz), 7dBi (4900-6000MHz)
• VSWR: <2,5:1
• Impedenza: 50?
• Potenza max: 30W
• Cavo CS29 da 10m con connettore SMA maschio
• Materiali: radome ASA UV stable, struttura in alluminio e acciaio zincato
• Protezione: IP66
• Temperatura operativa: -40°C à· +85°C
• Dimensioni: 164x48mm (HxØ)
• Montaggio: staffa bracket per parete/palo/pannello con viti 4mm

La B4BE 6 60 05SP di Panorama Antennas è un'antenna bracket robusta e versatile, ideale per applicazioni LTE M, M2M e IoT. Offre copertura nelle bande da 617MHz fino a 6GHz, mantenendo un guadagno omnidirezionale fino a 7dBi nelle bande superiori. Lo VSWR inferiore a 2,5:1 garantisce efficienza di trasmissione.

Il corpo con protezione IP66 realizzato in ASA, alluminio e acciaio zincato, unito al cavo CS29 da 0,5m con connettore SMA, facilita installazioni rapide su pareti, mast o armadi esterni. è in grado di gestire fino a 30W di potenza e resiste a temperature da 40°C a +85°C, garantendo prestazioni affidabili anche in ambienti severi.

• Frequenze operative: 617-960MHz e 1710-6000MHz
• Guadagno: 2dBi (617 960MHz), 3,5dBi (1710 2700MHz), 5dBi (3400 3800MHz), 7dBi (4900 6000MHz)
• VSWR <2,5:1
• Polarizzazione: verticale, omnidirezionale
• Impedenza: 50?
• Potenza massima: 30W
• Cavo: CS29 da 0,5m, connettore SMA maschio
• Materiali: radome in ASA UV stable, alluminio, acciaio zincato
• Protezione: IP66
• Dimensioni: altezza 164mm, diametro 48mm
• Temperatura operativa: -40°C à· +85°C
• Montaggio: staffa per parete o palo, fissaggio con viti da 4mm

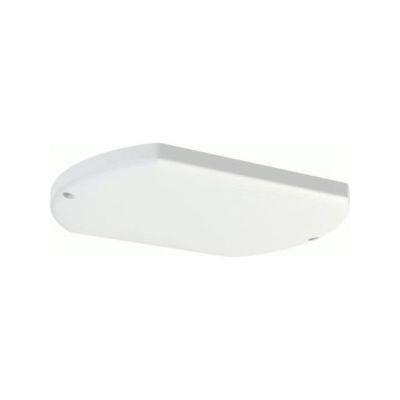

L'antenna CMSLP 038 4 di Panorama Antennas è progettata per installazione a soffitto in ambienti indoor dove è richiesta una soluzione compatta ed efficiente. Con un profilo inferiore ai 22mm, offre copertura combinata UHF, LTE/5G e Wi Fi, rendendola ideale per sistemi DAS in uffici, centri commerciali e ambienti ad alta densità .

La struttura include un radome in plastica ABS resistente alla fiamma e un cavo integrato RG402 LowPIM che assicura qualità  del segnale anche in reti complesse. Il sistema di montaggio a pannello è compatibile con superfici fino a 29,5mm di spessore, facilitando l'installazione rapida e sicura.

• Frequenze: 380-520MHz (UHF), 617-960MHz, 1710-3800MHz (cellular), 2.4/5GHz (Wi Fi)
• Guadagno: 2dBi (UHF), 4dBi (cellular)
• VSWR <2,2:1
• Potenza massima: 50W
• Cavo: RG402 integrato, LowPIM
• Materiale radome: ABS flame retardant
• Montaggio: soffitto o pannello, spessore fino a 29,5mm
• Dimensioni: 309x229x21,5mm
• Peso: circa 780g
• Temperatura operativa: -40°C / +80°C

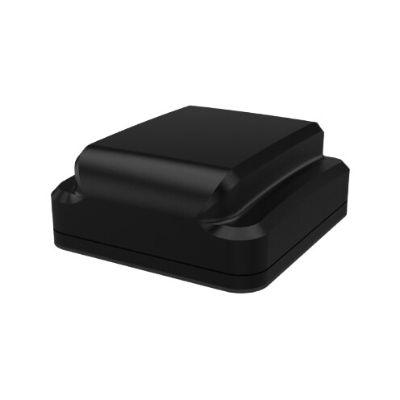

La GPS25P 6SP di Panorama Antennas è un'antenna passiva a patch, progettata per ricevere segnali GPS/GNSS con alta precisione. Opera nella banda L1 1565-1606MHz, offrendo un guadagno di 5dBi e un pattern omnidirezionale adeguato per applicazioni su veicoli o ambienti fissi. Dotata di un connettore SMA femmina e impedenza di 50?, è semplice da integrare in sistemi GPS professionali.

Realizzata in materiali robusti e adatta per montaggio su superfici piatte o integrata in pannelli, la GPS25P 6SP garantisce stabilità  meccanica e durabilità . L'assenza di LNA semplifica l'integrazione all'interno di sistemi esistenti, assicurando prestazioni affidabili senza alimentazione esterna.

• Banda operativa: 1565-1606MHz (L1/GPS)
• Guadagno: 5dBi, omnidirezionale
• Impedenza: 50?
• Connettore: SMA femmina
• Polarizzazione: verticale/omnidirezionale
• Tipo: antenne patch passiva, 8 patch
• Montaggio: superfici piane o pannello
• Dimensioni: pistola tonda compatta
• Temperatura operativa standard (tipica per pannelli GPS)

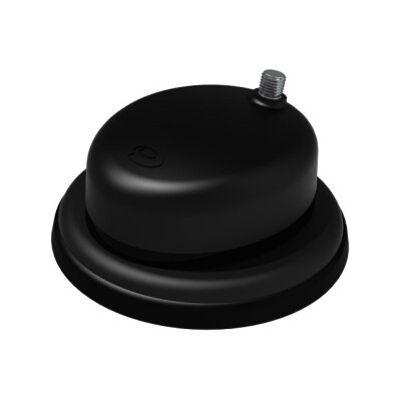

La antenna GPS VHF UHF magnetica 26 dB di Panorama Antennas combina in un unico dispositivo la ricezione GPS ad alte prestazioni con la copertura delle bande VHF e UHF. Il modulo GPS attivo con amplificatore LNA integrato fornisce un guadagno di 26 dB sulla frequenza L1 (1575,42 MHz), migliorando la sensibilità  in ambienti complessi.

Il sistema di montaggio magnetico facilita l'installazione su veicoli o superfici metalliche senza fori, mentre il cavo RG174 da 5 m garantisce flessibilità . Disponibile con connettore SMA o BNC, è compatibile con una vasta gamma di ricevitori e apparati radio. L'antenna assicura anche ricezione nelle bande VHF/UHF, rendendola una soluzione completa per installazioni professionali in mobilità .

• Produttore: Panorama Antennas
• Bande supportate: GPS L1 (1575,42 MHz), VHF/UHF
• Guadagno GPS: 26 dB
• Alimentazione LNA: 3-5 V DC
• Connettori: SMA maschio o BNC
• Cavo: 5 m RG174
• Montaggio: magnetico
• Radome nero compatto, resistente
• Filtro integrato per rumore fuori banda

Il kit GPSK S4 MOT CK di Panorama Antennas offre una soluzione completa combinata per radio TETRA e GPS, ideale per applicazioni veicolari in ambito pubblico o utility. Copre banda UHF 450-470MHz con guadagno omnidirezionale di 2dBi e include un modulo GPS attivo con LNA da 26dB per una localizzazione affidabile.

Il montaggio su veicolo è semplificato grazie all'installazione tramite un unico foro da 15mm su pannelli fino a 6mm di spessore. Il kit include cavi RG174 da 0,3m con terminazioni FME plug (RF) e FME socket (GPS), rendendo la connessione semplice e veloce. Supporta potenza in ingresso fino a 50W e opera in condizioni da -40°C a +80°C.

• Banda operativa TETRA UHF: 450-470MHz
• Guadagno isotropico: 2dBi, omnidirezionale
• Modulo GPS attivo: LNA 26dB, polarizzazione circolare destra
• VSWR <1,5:1 ±4MHz su TETRA e GPS
• Potenza massima: 50W
• Impedenza: 50?
• Montaggio: foro unico Ø15mm su pannello fino a 6mm
• Cavi: 0,3m RG174 con FME plug (RF) e FME socket (GPS)
• Materiale: plastica tecnica nera, base 60x50x18,5mm, whip 137mm
• Temperatura operativa: -40°C à· +80°C

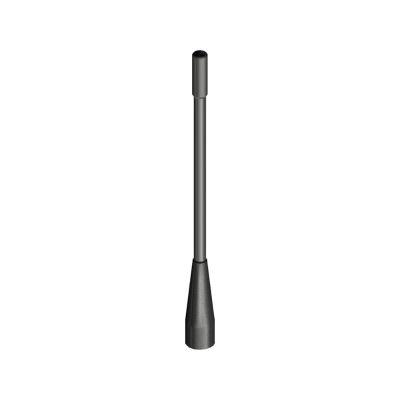

La GPSK TET di Panorama Antennas è una soluzione combinata high performance che integra comunicazione TETRA e ricezione GPS/GNSS in un unico prodotto. L'antenna UHF presenta un guadagno isotropico di 2dBi, polarizzazione verticale e configurazione omnidirezionale nella fascia 380-430MHz. Il modulo GPS/GNSS attivo include un amplificatore LNA da 30dB per segnali centrati su 1575MHz, con polarizzazione circolare destra e alimentazione via coax da 3-5V DC.

Il montaggio è semplice e sicuro: richiede un solo foro da 15mm sul pannello (fino a 6mm di spessore), senza necessità  di complessi interventi sul veicolo. Le terminazioni, cavi RG174 da 0,3m, offrono connessioni FME/CS23 per radio e SMC per GPS, rendendo GPSK TET ideale per flotte, mezzi di emergenza e veicoli pubblici.

• Frequenza TETRA: 380-430MHz
• Guadagno UHF: 2dBi, omnidirezionale
• Polarizzazione verticale
• Modulo GPS/GNSS attivo: LNA 30dB, 1575MHz, polarizzazione circolare destra
• VSWR GPS <2,5:1, alimentazione 3-5V DC, corrente <20mA
• Impedenza: 50?
• Potenza max UHF: 25W
• Montaggio: foro singolo Ø15mm per pannelli fino a 6mm
• Cavo: RG174, 0,3m; terminazioni FME/CS23 (radio), SMC (GPS)
• Dimensioni: whip 154mm; base 60x50x18,5mm
• Temperatura operativa: -40°Cà·+80°C
• Colore: nero; struttura in engineering plastic

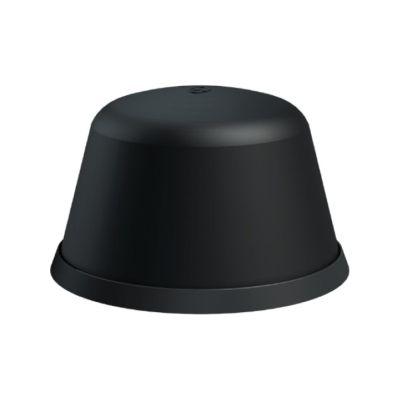

La LGE 6 60 SW è una soluzione antenna 3 in 1 ultra compatta e resistente, ideale per applicazioni mobili e IoT. Integra: un elemento wideband LTE/5G coprente 617 6000MHz, un modulo Wi Fi 6e dual band e un'antenna GPS/GNSS attiva con amplificazione da 26dB. Ha un guadagno di picco fino a 10dBi e supporta potenza massima di 50W.

La struttura è realizzata in Lexan con protezione IP69K/IK10, garantendo durevolezza in ambienti estremi (-40°Cà·+85°C). Non richiede ground plane sopra 698MHz, garantendo prestazioni elevate anche su superfici non metalliche. Il montaggio panel mount è facilitato da cavi RG174 corti e connettori SMA per LTE e FME per GPS.

• Copertura cellulare: 617-960MHz e 1427-6000MHz (LTE/5G)
• Wi Fi: 2,4GHz e 4,9-7,2GHz (Wi Fi6e)
• GPS/GNSS attivo con LNA da 26dB, 1560-1612MHz
• Guadagno complessivo: fino a 10dBi
• VSWR <2,5:1
• Impedenza: 50?
• Potenza massima: 50W
• Cavi: RG174 0,3m; connettori: SMA (LTE), FME (GPS)
• Struttura: Lexan, IP69K/IK10, temperatura -40°Cà·+85°C
• Montaggio: panel mount; non richiede ground plane sopra 698MHz

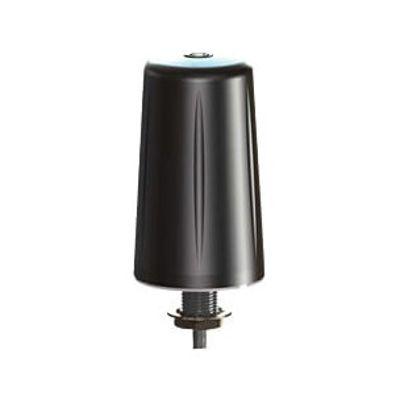

L'antenna panel mount LPBE di Panorama Antennas è una soluzione robusta e compatta per applicazioni IoT e M2M nella banda 868 MHz. Grazie al design low profile, offre un'installazione discreta e resistente, adatta a scenari esposti o industriali. Il radiatore integrato è progettato per ottimizzare la ricezione dei segnali wireless, garantendo prestazioni costanti anche in ambienti difficili. L'antenna è dotata di connettore SMA maschio e cavo da 2 metri, semplificando l'integrazione con modem, gateway o dispositivi di rete IoT. La struttura vandal resistant e weatherproof assicura lunga durata e stabilità operativa.

• Frequenza operativa 868 MHz
• Design low profile per installazione discreta
• Struttura robusta e resistente agli urti
• Adatta per applicazioni IoT e M2M
• Montaggio a pannello (panel mount)
• Cavo da 2 m con connettore SMA maschio
• Resistente ad agenti atmosferici e atti vandalici
• Ideale per installazioni fisse interne o esterne
