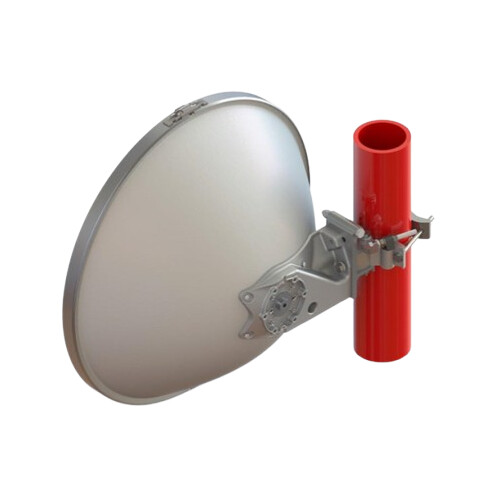

Antenna parabolica 71-86 GHz 0,6 m

Descrizione

L'antenna parabolica 71-86 GHz 0,6 m è una microwave antenna a basso profilo e polarizzazione singola, indicata per applicazioni nella banda da 71,000 a 86,000 GHz. Nel portafoglio Aviat Networks, questo modello con diametro nominale di 0,6 m unisce profilo compatto, guadagno elevato e conformità elettrica ETSI 302 217 Class 3 e US FCC Part 101.115.

Il prodotto offre beamwidth orizzontale e verticale di 0,5 gradi, Cross Polarization Discrimination di 30 dB, Front-to-Back Ratio di 69 dB e Return Loss di 14,0 dB. Il guadagno dichiarato è di 50,0 dBi in low band, 50,8 dBi in mid band e 51,5 dBi in top band, con VSWR massimo di 1,50.

Dal punto di vista meccanico, Aviat Networks prevede regolazione fine di azimuth ed elevation di più o meno 15 gradi, montaggio su palo con diametro da 50 mm a 115 mm e peso netto di 8 kg. L'antenna supporta una wind velocity operational di 108 km/h e una wind velocity survival rating di 250 km/h.

Caratteristiche principali

• Microwave antenna low profile single-polarized.
• Banda operativa da 71,000 a 86,000 GHz.
• Diametro nominale di 0,6 m.
• Guadagno fino a 51,5 dBi.
• Beamwidth orizzontale e verticale di 0,5 gradi.
• Cross Polarization Discrimination di 30 dB.
• Front-to-Back Ratio di 69 dB.
• Return Loss di 14,0 dB e VSWR di 1,50.
• Regolazione fine di azimuth ed elevation di più o meno 15 gradi.
• Montaggio su palo da 50 mm a 115 mm.
• Peso netto di 8 kg.
• Conformità ETSI 302 217 Class 3 e US FCC Part 101.115.
• Resistenza al vento fino a 250 km/h.
