Antenna multibanda LTE/GPS/Wi-Fi/TETRA
Descrizione

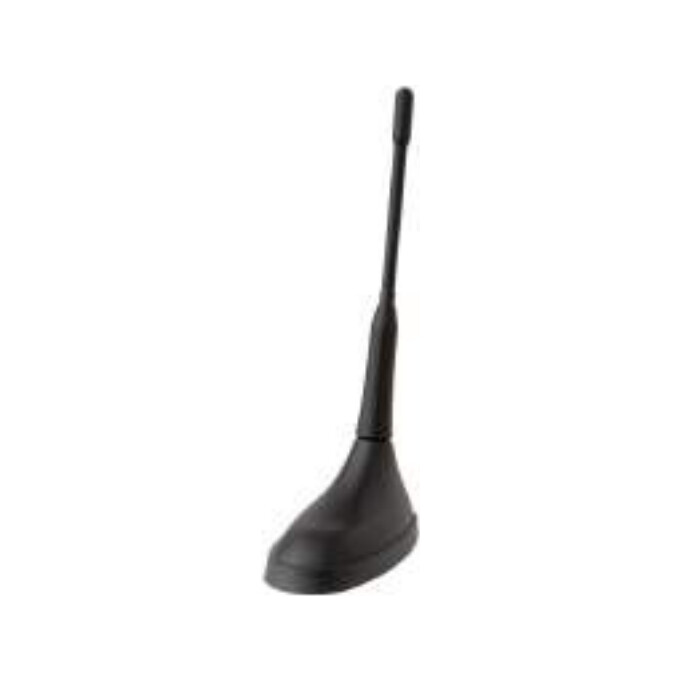

L'antenna multibanda LTE/GPS/Wi-Fi/TETRA di Atel-Antennas è progettata per applicazioni mobili che richiedono il supporto combinato di più tecnologie radio in un solo dispositivo. Il prodotto integra sezioni dedicate a LTE, GPS GNSS Galileo, TETRA 430-470 MHz e Wi-Fi 2,4-5,8 GHz, con struttura in poliammide 6, colore nero, base da 95 x 52 mm e stelo da 125 più o meno 2 mm inclinato di 74 gradi.
La sezione LTE opera nelle bande 790-960 MHz e 1710-2700 MHz con impedenza di 50 Ohm, potenza massima di 10 W, V.S.W.R. minore di 3, emissione omnidirezionale, polarizzazione verticale e guadagno di 2,14 dBi. Il collegamento utilizza cavo RG 174 da 300 più o meno 10 mm con connettore FME maschio.
La sezione GPS GNSS Galileo utilizza un'antenna active planar patch con frequenza centrale di 1580 MHz, larghezza di banda di più o meno 28 MHz, V.S.W.R. minore di 2, impedenza di 50 Ohm e polarizzazione RHCP. Sono indicati alimentazione da 2,7 a 5,1 V, assorbimento di 10 più o meno 1 mA a 2,7 V e 16 più o meno 1 mA a 5,0 V, gain amplifier di 18 più o meno 1 dB a 2,7 V e 22 più o meno 1 dB a 5,0 V, gain patch antenna di 2 dB e cavo RG 174 da 300 più o meno 20 mm con connettore FME femmina.
Per la sezione TETRA 430-470 MHz, Atel-Antennas dichiara un'antenna mobile 1/4 l con impedenza di 50 Ohm, potenza massima di 10 W, V.S.W.R. minore di 1,8, emissione omnidirezionale, polarizzazione verticale e guadagno di 2,14 dBi. Il collegamento avviene tramite cavo RG316 da 300 più o meno 20 mm con connettore FME maschio.
La sezione Wi-Fi copre le bande 2400-2485 MHz e 5250-5850 MHz con impedenza di 50 Ohm, potenza massima di 10 W, V.S.W.R. minore di 3, emissione omnidirezionale, polarizzazione verticale e guadagno di 2,14 dBi. Il cavo indicato è RG 174 da 220 più o meno 20 mm con connettore SMA maschio.
Completano le specifiche la temperatura operativa da -30 a +80 gradi Celsius, foro di montaggio quadrato 15 x 15 mm oppure rotondo diametro 19 mm e peso netto di 180 più o meno 20 g.
Caratteristiche principali- Antenna multibanda mobile per LTE, GPS GNSS Galileo, Wi-Fi e TETRA 430-470 MHz
- Sezione LTE con bande 790-960 MHz e 1710-2700 MHz
- Sezione GPS GNSS Galileo con frequenza centrale di 1580 MHz
- Sezione TETRA 430-470 MHz con V.S.W.R. minore di 1,8
- Sezione Wi-Fi 2,4-5,8 GHz con connettore SMA maschio
- Emissione omnidirezionale e polarizzazione verticale sulle sezioni radio principali
- Struttura in poliammide 6, colore nero e base 95 x 52 mm
- Temperatura operativa da -30 a +80 gradi Celsius
