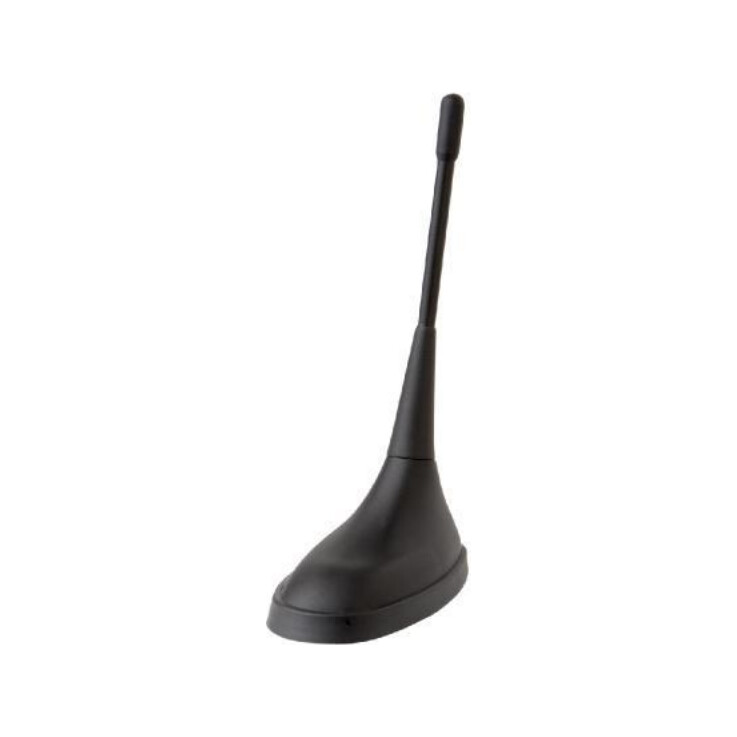

Antenna GPS GNSS Galileo TETRA 380-430 MHz
Descrizione
L'antenna GPS GNSS Galileo TETRA 380-430 MHz unisce in un solo prodotto una sezione radio TETRA e una sezione dedicata alla ricezione satellitare GPS, GNSS e Galileo. Atel-Antennas propone una soluzione mobile pensata per integrare comunicazione omnidirezionale e posizionamento, con struttura compatta e componenti specifici per entrambe le funzioni.
La parte TETRA opera nella gamma 380-430 MHz con impedenza di 50 Ohm, potenza massima di 10 W, V.S.W.R. minore di 2, polarizzazione verticale ed emissione omnidirezionale. Il guadagno dichiarato è di 2,14 dBi, con cavo RG316 da 150 più o meno 20 mm e connettore FME maschio.
La sezione GPS GNSS Galileo utilizza un'antenna attiva planar patch con frequenza centrale di 1580 MHz, larghezza di banda di più o meno 28 MHz, V.S.W.R. minore di 2,0, impedenza di 50 Ohm e polarizzazione RHCP. Sono inoltre indicati tensione di alimentazione da 2,7 a 5,1 V, assorbimento di 10 più o meno 1 mA a 2,7 V e 16 più o meno 1 mA a 5,0 V, gain amplifier di 18 più o meno 1 dB a 2,7 V e 22 più o meno 1 dB a 5,0 V, gain patch antenna di 2 dB, noise figure di 1,7 più o meno 2,1 dB, cavo RG 174 da 180 più o meno 10 mm e connettore SMA maschio.
Dal punto di vista costruttivo, Atel-Antennas realizza il prodotto con cap in Polyamide6, gasket AmitelEM400 e rod in Pibiflex 2564, in colore nero. Le dimensioni della base sono 95 x 52 mm, il peso netto è di 230 g, mentre il montaggio prevede foro quadrato 15 x 15 mm oppure foro rotondo diametro 19 mm. La temperatura operativa dichiarata è compresa tra -30 °C e +80 °C.
Caratteristiche principali- Antenna mobile con sezione TETRA e GPS GNSS Galileo.
- Gamma di frequenza TETRA 380-430 MHz.
- Antenna GPS GNSS Galileo attiva di tipo planar patch.
- Frequenza centrale della sezione satellitare 1580 MHz.
- Guadagno TETRA di 2,14 dBi.
- Emissione omnidirezionale e polarizzazione verticale per la sezione TETRA.
- Polarizzazione RHCP per la sezione GPS GNSS Galileo.
- Connettore FME maschio per TETRA e SMA maschio per GPS GNSS Galileo.
- Temperatura di funzionamento da -30 °C a +80 °C.
- Base da 95 x 52 mm e peso netto di 230 g.
