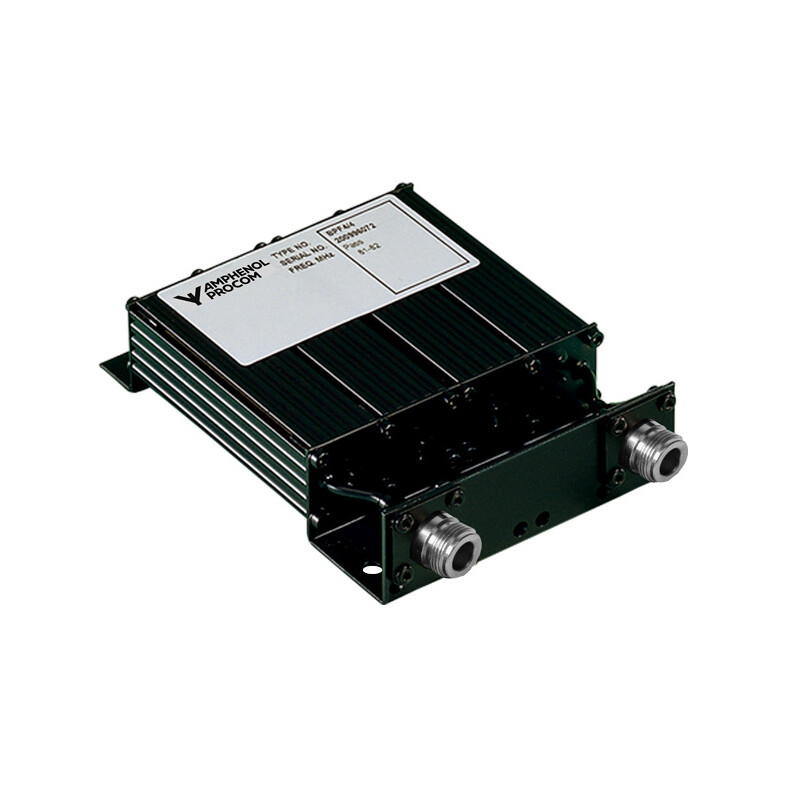

Bandpass filter 66-88 MHz N connector
BPF 4/4-N(f) | Amphenol Procom
The Amphenol Procom bandpass filter operates from 66 to 88 MHz, offers a bandwidth of 3 to 4 MHz and supports a maximum input power of 50 W. The female N connector and four helical resonators make it suitable for protecting receivers from out-of-band interference and reducing spurious emissions from transmitters.
Per il prezzo effettua il login
Richiedi informazioni
Descrizione
Allegati
Richiedi informazioni
Descrizione
Questo filtro passa-banda di Amphenol Procom è regolabile nell'intera gamma da 66 a 88 MHz e utilizza quattro risonatori elicoidali con accoppiamento ad apertura. Può essere impiegato come preselettore per proteggere un ricevitore dalle trasmissioni fuori banda oppure per ridurre le emissioni spurie di un trasmettitore con potenza di uscita fino a 50 W.
L'impiego di risonatori elicoidali consente di contenere le dimensioni, mentre la selezione dei materiali favorisce un funzionamento affidabile in un ampio intervallo di temperatura. Il contenitore in alluminio estruso, il telaio in acciaio e il rivestimento in vinile nero assicurano solidità e protezione dalla corrosione.
Caratteristiche principali
- Gamma di frequenza da 66 a 88 MHz.
- Larghezza di banda da 3 a 4 MHz.
- Potenza massima di ingresso di 50 W.
- Perdita di inserzione massima di 1,4 dB e tipica di 1,2 dB.
- Impedenza di 50 Ohm.
- VSWR inferiore a 1,5:1.
- Quattro risonatori elicoidali con accoppiamento ad apertura.
- Connettore N femmina.
- Temperatura operativa da -30 °C a +60 °C.
- Dimensioni approssimative di 165 x 104 x 33 mm.
- Peso approssimativo di 0,5 kg.
- Contenitore in alluminio estruso e telaio in acciaio.
- Isolamento in teflon nei cavi coassiali e nei connettori.
- Rivestimento in vinile nero contro la corrosione.
