Combiner UHF LTE 450 MHz 3 canali 3 HU

Descrizione

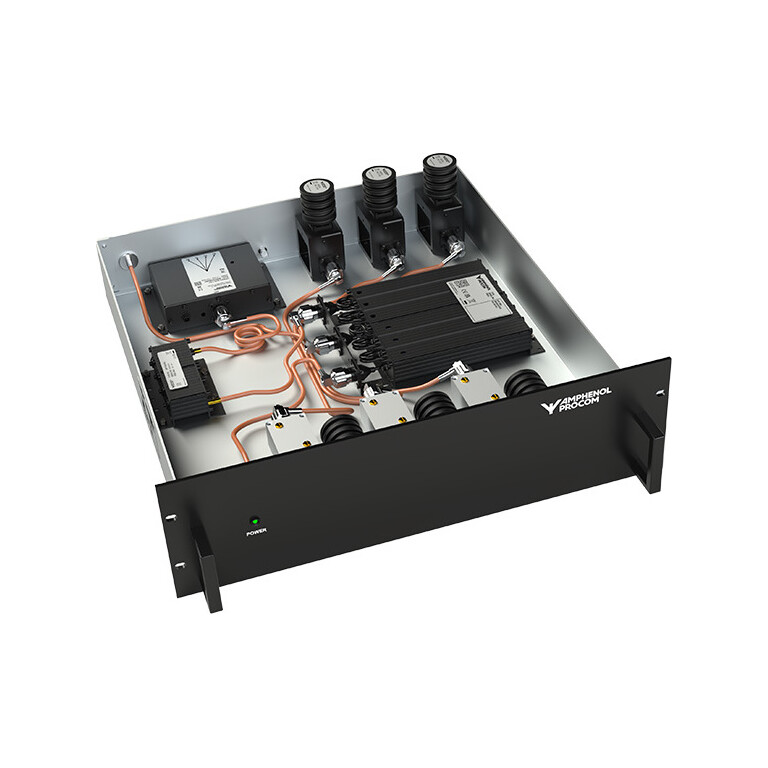

Questo combiner compatto UHF/LTE 450 MHz riunisce in un singolo chassis un hybrid Tx combiner a 3 canali, un filtro duplex, multicoupler Rx attivi e un preselettore. La configurazione Amphenol Procom utilizza la banda alta del filtro duplex da 406 a 470 MHz e la banda alta del preselettore Rx da 430 a 470 MHz, con larghezza di banda di 2 MHz sul lato basso e alto e spaziatura Tx/Rx da 9 a 13 MHz.

Il formato rack 19 pollici da 3 HU riduce lo spazio richiesto per l'installazione. Il sistema supporta una potenza massima di 50 W per canale ed è compatibile con una spaziatura digitale dei canali di 6,25 kHz. Integra isolatori Tx singoli, 3 porte Tx e 4 porte Rx; la quarta porta Rx è dotata di un carico da 1 W.

• Combiner UHF/LTE 450 MHz a 3 canali.
• Frequenza operativa da 406 a 470 MHz.
• Preselettore Rx da 430 a 470 MHz.
• Larghezza di banda di 2 MHz sul lato basso e di 2 MHz sul lato alto.
• Spaziatura Tx/Rx da 9 a 13 MHz.
• Potenza massima di ingresso di 50 W per canale.
• Perdita di inserzione sul percorso Tx di 7,4 dB.
• Impedenza di 50 Ohm e VSWR inferiore a 1,5:1.
• Isolamento antenna-Tx superiore a 40 dB e isolamento Tx-Tx superiore a 70 dB a 25 °C.
• Figura di rumore LNA inferiore a 3,5 dB.
• Guadagno Rx di 1 dB più o meno 1 dB, impostato in fabbrica.
• Consumo di corrente di 500 mA a 12 V DC.
• Compatibilità con spaziatura digitale dei canali di 6,25 kHz.
• 3 porte Tx e 4 porte Rx con connessioni N femmina.
• Formato rack 19 pollici da 3 HU, con dimensioni frontali di 483 x 132,55 mm.
• Peso approssimativo di 8,5 kg.
• Temperatura di stoccaggio da -30 °C a +60 °C.
• Alimentatore AC/DC non incluso e ordinabile separatamente.

Allegati

• Procom 450-3SI datasheet.pdf
