Filtro duplex a 6 cavità 112-136 MHz

Descrizione

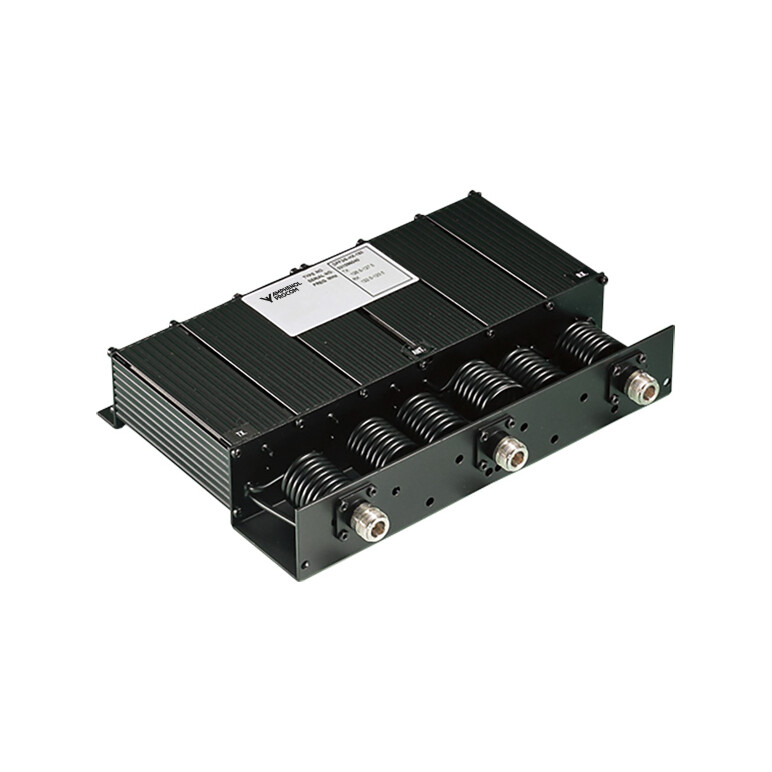

Il filtro duplex a 6 cavità 112-136 MHz di Amphenol Procom è una soluzione ad alta potenza progettata per stazioni mobili o base. Le sei cavità da 40 x 40 mm utilizzano risonatori elicoidali argentati da 3,5 mm con diametro di 19 mm, una configurazione che offre un Q più elevato e consente di ottenere una spaziatura duplex ridotta con basse perdite.

Il filtro supporta una potenza continua fino a 100 W ed è progettato per apparecchiature a canale singolo. Può inoltre essere regolato in banda larga per apparecchiature multicanale, con specifiche leggermente ridotte. Le cavità sono realizzate in alluminio estruso, il telaio è in acciaio passivato e il rivestimento vinilico nero contribuisce a prevenire la corrosione.

Caratteristiche principali

• Tipologia: Filtro duplex a 6 cavità per stazioni mobili o base.
• Gamma di frequenza: 112-136 MHz.
• Potenza massima in ingresso: 100 W con perdita di inserzione di 1 dB.
• Spaziatura duplex minima: 1 MHz.
• Perdita di inserzione: 1,5 dB con spaziatura di 1,3 MHz, 1,2 dB con spaziatura di 2 MHz e 1 dB con spaziatura di 3 MHz.
• Soppressione del rumore Tx e isolamento Rx: 65 dB con spaziatura di 1,3 MHz, 80 dB con spaziatura di 2 MHz e 100 dB con spaziatura di 3 MHz.
• Impedenza: 50 Ohm.
• VSWR: Inferiore a 1,5:1.
• Connessioni: N femmina, con BNC femmina, TNC femmina, UHF femmina o SMA femmina disponibili su richiesta.
• Dimensioni: 185 x 250 x 50 mm.
• Peso: Circa 2,1 kg.
• Temperatura operativa: Da -30 °C a 60 °C.
• Stabilità in frequenza: Circa 8 ppm per °C.
• Costruzione: Cavità in alluminio estruso, telaio in acciaio passivato e cavi coassiali semirigidi.
• Protezione: Rivestimento vinilico nero contro la corrosione.
