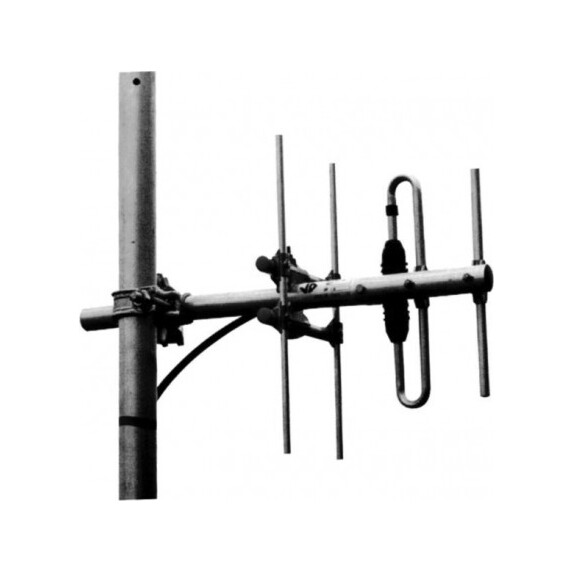

Antenna Yagi 3 elementi 380-430 MHz
Descrizione
L'antenna Yagi 3 elementi low PIM per banda 380-430 MHz è progettata per applicazioni professionali che richiedono direzionalità e affidabilità operativa. Supporta una potenza massima in ingresso di 150 W e offre un guadagno di 5 dBd pari a 7,2 dBi, con impedenza di 50 ohm e VSWR inferiore a 1,5 a 1.
La polarizzazione è lineare, selezionabile verticale o orizzontale, con beamwidth a 3 dB di 70 gradi E Plane e 120 gradi H Plane e rapporto front to back superiore a 15 dB. Tutte le parti metalliche sono DC grounded per protezione antistatica. La struttura è realizzata con boom ed elementi in alluminio diametro 32 mm, balun in alluminio diametro 12,7 mm ed enclosure completamente stampato. Il collegamento avviene tramite connettore 7 16 femmina su cavo 3 m RG214 U. Lunghezza circa 650 mm, peso circa 1,6 kg e carico al vento 64 N a 160 km h.
Caratteristiche principali- Frequenza operativa 380-430 MHz
- Potenza massima in ingresso 150 W
- Guadagno 5 dBd 7,2 dBi
- Impedenza 50 ohm
- VSWR inferiore a 1,5 a 1
- Polarizzazione lineare verticale o orizzontale
- Beamwidth 3 dB 70 gradi E Plane 120 gradi H Plane
- Rapporto front to back superiore a 15 dB
- Passive intermodulation meno 143 dBc terzo ordine con 2 Tx a 43 dBm
- Connettore 7 16 femmina su cavo 3 m RG214 U
- Lunghezza circa 650 mm
- Peso circa 1,6 kg
- Carico al vento 64 N a 160 km h
