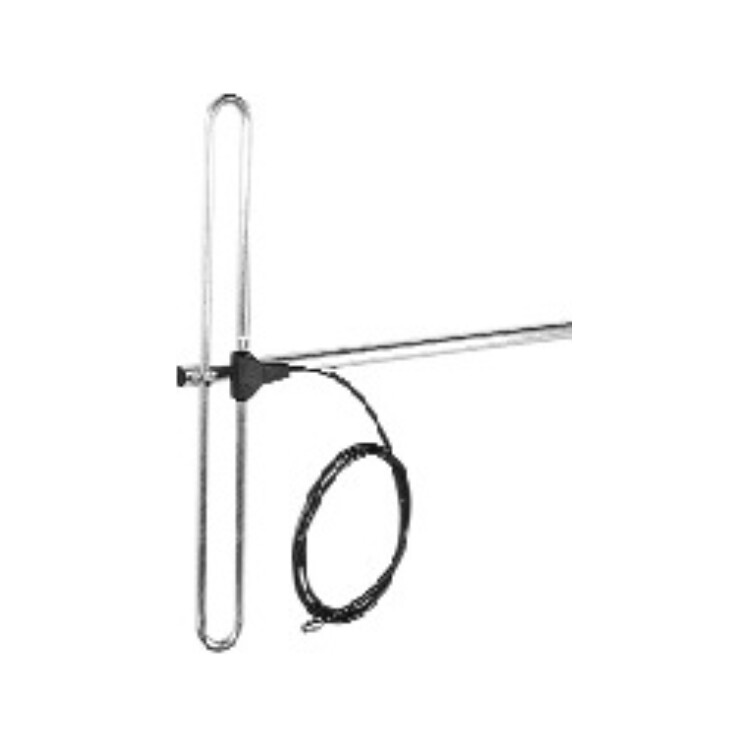

Dipolo folded centrale 145-175 MHz
Descrizione
Il dipolo folded centrale 145-175 MHz è un'antenna VHF progettata da Amphenol-Procom per applicazioni PMR, trunked radio, broadcast e banda aeronautica VHF. La struttura robusta e la realizzazione secondo elevati standard qualitativi contribuiscono a garantire un funzionamento affidabile anche in ambienti gravosi. Inoltre, più dipoli possono essere installati su una torre e collegati con un phasing harness per creare un array stacked ad alto guadagno.
Questo modello opera nella banda 145-175 MHz, supporta una potenza massima in ingresso di 150 W e offre polarizzazione lineare selezionabile verticale o orizzontale. Integra una connessione N femmina su cavo RG213/U da 3 m, impedenza di 50 Ohm, VSWR minore di 1,5:1 e protezione antistatica con tutte le parti metalliche collegate a massa in DC. La costruzione include boom in alluminio, elementi in alluminio da 32 mm di diametro, balun in alluminio da 12,7 mm di diametro ed enclosure completamente stampato. Il grado di protezione IP68 ne supporta l'impiego in contesti esterni esposti.
Caratteristiche principali
- Banda di frequenza 145-175 MHz
- Antenna VHF centre fed folded dipole per PMR, trunked radio, broadcast e banda aeronautica VHF
- Potenza massima in ingresso di 150 W
- Polarizzazione lineare verticale o orizzontale
- Larghezza di fascio a 3 dB in E-Plane di 80 gradi
- H-Plane omni, dipendente dalla distanza di montaggio dal palo
- Guadagno 0 dBd, dipendente dalla distanza di montaggio dal palo
- Impedenza di 50 Ohm
- VSWR minore di 1,5:1
- Connessione N femmina su cavo RG213/U da 3 m
- Dimensioni 1330 x 830 x 95 mm
- Peso approssimativo di 2,8 kg
- Carico al vento di 111 N a 160 km/h
- Grado di protezione IP68
- Possibilità di creare array stacked ad alto guadagno con più dipoli e phasing harness
