Diplexer 0-1000/1550-2500 MHz

Descrizione

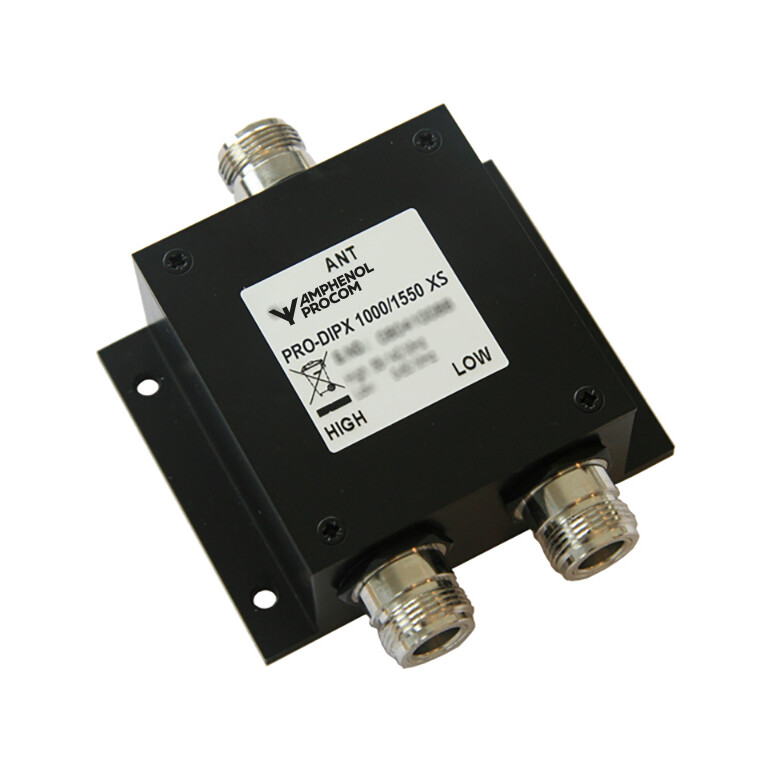

Il diplexer di Amphenol Procom combina o separa le bande 0-1000 MHz e 1550-2500 MHz, permettendo di collegare due ricetrasmettitori a una sola antenna dual-frequency. Adatto per applicazioni mobili e stazioni base, assicura un percorso a bassa perdita tra ricetrasmettitore e antenna, protegge ogni ricevitore dai segnali trasmessi sulla banda opposta e consente il funzionamento indipendente dei due apparati.

Questa versione supporta il DC pass sia dalla porta LOW sia dalla porta HIGH verso la porta ANT. La struttura con protezione IP64, l'ampio intervallo di temperatura operativa e i tre connettori N femmina ne favoriscono l'impiego in diverse condizioni ambientali.

Caratteristiche principali

• Banda della porta LOW da 0 a 1000 MHz.
• Banda della porta HIGH da 1550 a 2500 MHz.
• Potenza massima in ingresso di 35 W per porta.
• Perdita di inserzione massima di 0,8 dB e tipica di 0,6 dB nella banda 0-1000 MHz.
• Perdita di inserzione massima di 1,0 dB e tipica di 0,8 dB nella banda 1550-2500 MHz.
• Isolamento tra le porte LOW e HIGH minimo di 45 dB e tipico di 50 dB.
• Impedenza di 50 Ohm e VSWR massimo di 1,5:1 su tutte le porte.
• DC pass fino a 1 A dalla porta LOW alla porta ANT.
• DC pass fino a 200 mA dalla porta HIGH alla porta ANT.
• Tre connessioni N femmina per le porte LOW, HIGH e ANT.
• Protezione IP64 e temperatura operativa da -30 °C a +70 °C.
• Dimensioni di 96 x 32 x 80 mm e peso approssimativo di 0,35 kg.
• Montaggio mediante quattro fori con diametro di 4,3 mm.
