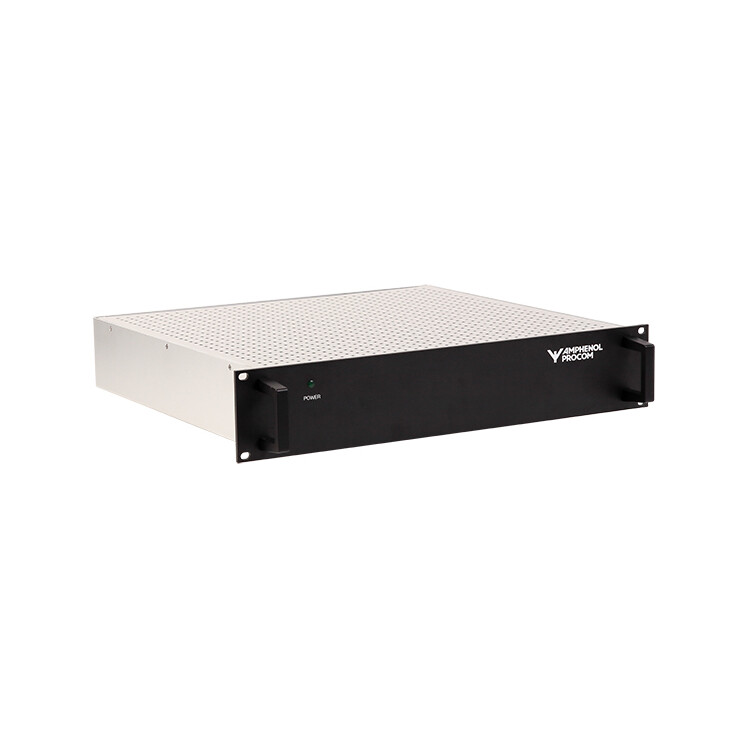

Combiner 450 MHz 2 canali 50 W
Descrizione
Il combiner UHF/LTE 450 MHz a 2 canali rappresenta una soluzione integrata per la gestione dei segnali Tx e Rx. In un unico apparato, Amphenol Procom combina un hybrid combiner Tx a 2 canali, un duplex filter, multicoupler Rx attivi a 2 canali e un preselettore, riducendo lo spazio necessario nel rack.
La configurazione prevede una banda del duplex filter da 406 a 470 MHz, una banda del preselettore Rx da 430 a 470 MHz e una spaziatura Tx/Rx da 9 a 13 MHz. Il dispositivo supporta una potenza massima in ingresso di 50 W per canale e la canalizzazione digitale da 6,25 kHz. Il formato rack 19 pollici da 2 HU e l'alimentatore integrato da 85 a 264 V AC semplificano l'installazione. Il cavo di alimentazione non è incluso e deve essere ordinato separatamente.
Caratteristiche principali- Tipologia: Combiner Tx/Rx UHF/LTE 450 MHz.
- Numero di canali: 2.
- Banda del duplex filter: Da 406 a 470 MHz.
- Banda del preselettore Rx: Da 430 a 470 MHz.
- Spaziatura Tx/Rx configurata: Da 9 a 13 MHz.
- Larghezza di banda massima: 2 MHz sui lati basso e alto.
- Potenza massima in ingresso: 50 W per canale.
- Insertion loss: Minore o uguale a 5,4 dB.
- Impedenza: 50 Ohm.
- Isolamento antenna Tx: Superiore a 40 dB a 25 °C.
- Isolamento Tx/Tx: Superiore a 70 dB a 25 °C.
- Isolamento Rx/Rx: Superiore a 20 dB.
- VSWR: Minore o uguale a 1,5:1.
- Noise figure LNA: Inferiore a 3,5 dB.
- Guadagno Rx: 1 dB più o meno 1 dB con impostazione di fabbrica.
- Canalizzazione digitale: Compatibile con spaziatura da 6,25 kHz.
- Isolatori Tx: Isolatori singoli inclusi di serie.
- Connessioni: N femmina.
- Formato: Rack 19 pollici da 2 HU.
- Dimensioni frontali: 483 x 89,9 mm.
- Peso: Circa 7,6 kg.
- Alimentazione: Da 85 a 264 V AC, da 47 a 63 Hz.
- Temperatura di stoccaggio: Da -30 °C a 60 °C.
