Filtro passa banda 66-88 MHz
Descrizione

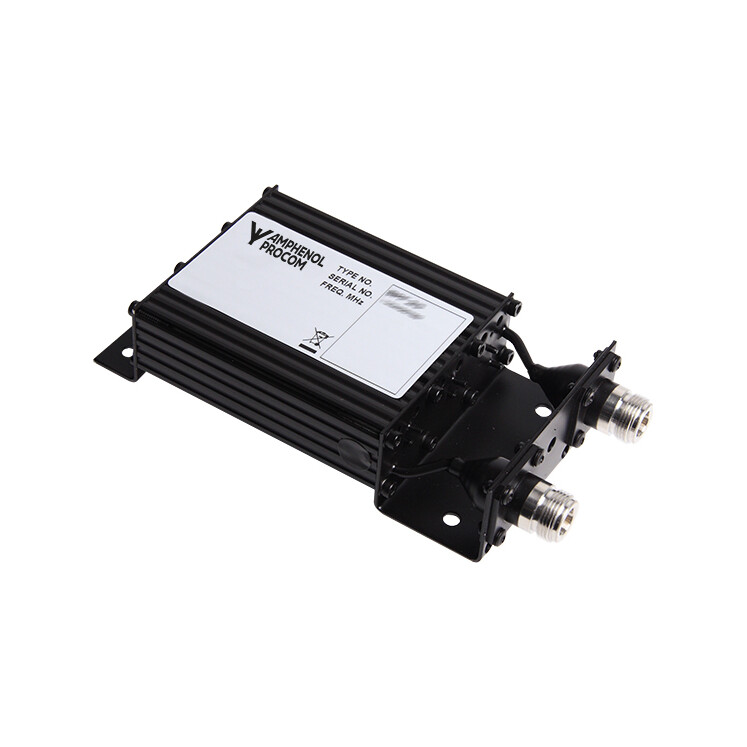

Il filtro passa banda 66-88 MHz è una soluzione compatta pensata per applicazioni nella banda 80 MHz. Amphenol Procom realizza questo modello con struttura a 3 risonatori elicoidali e accoppiamento ad apertura tra i risonatori, per offrire protezione del ricevitore dalle interferenze fuori dalla banda passante oppure riduzione delle uscite spurie del trasmettitore con potenza fino a 50 W.
Il filtro può essere sintonizzato nell'intera banda 66-88 MHz e unisce dimensioni contenute a una costruzione progettata per un funzionamento affidabile su un'ampia gamma di temperature. L'alloggiamento è in alluminio estruso, il telaio è in acciaio, mentre l'isolamento in teflon è utilizzato nei cavi coassiali e nei connettori. Il rivestimento nero in vinile contribuisce alla protezione dalla corrosione.
Caratteristiche principali- Filtro passa banda a 3 risonatori elicoidali con accoppiamento ad apertura
- Banda di frequenza sintonizzabile da 66 a 88 MHz
- Utilizzo come preselector del ricevitore contro interferenze fuori banda
- Riduzione delle emissioni spurie del trasmettitore fino a 50 W
- Perdita di inserzione tipica di 1,0 dB
- Impedenza di 50 Ohm e VSWR inferiore a 1,5:1
- Connettore N femmina, con BNC femmina, TNC femmina, UHF femmina o SMA femmina su richiesta
- Temperatura operativa da -30 °C a +60 °C
- Dimensioni 180 x 77 x 33 mm e peso circa 0,42 kg
- Struttura con alluminio estruso, acciaio e isolamento in teflon, con finitura nera in vinile anticorrosione
