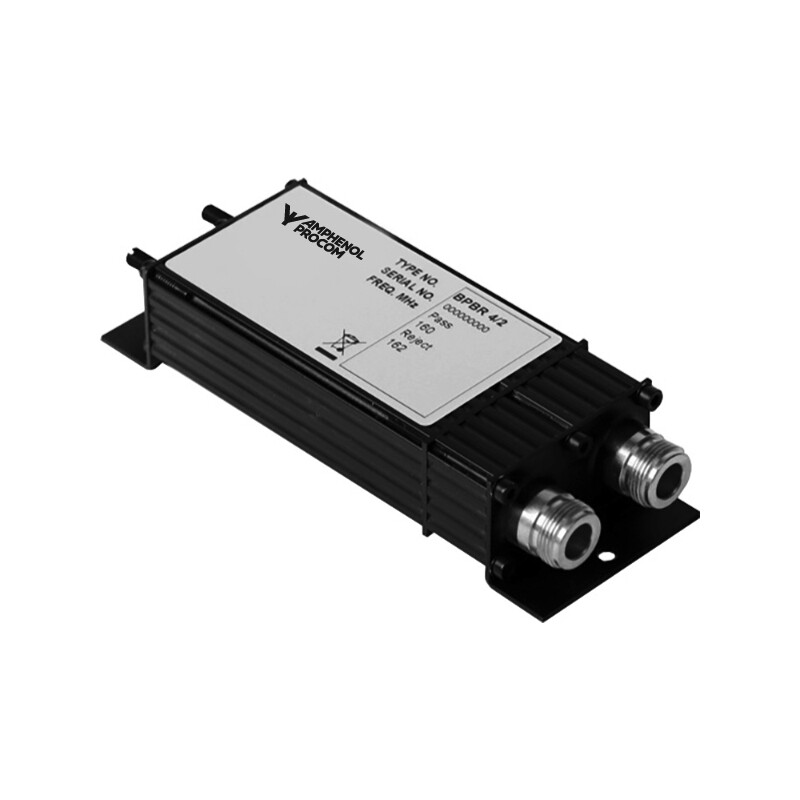

Filtro passabanda 80 MHz N femmina
Descrizione
Il filtro passabanda 80 MHz N femmina di Amphenol Procom è un filtro band-pass band-reject a 2 cavità per la banda 80 MHz, progettato per lasciar passare una frequenza o una banda e attenuare un'altra frequenza nelle immediate vicinanze della frequenza utile. Nel modello BPBR 4/2, la banda attenuata è posizionata sul lato alto della frequenza passante, caratteristica utile per la protezione del ricevitore contro le interferenze generate da un trasmettitore vicino.
Questo modello copre la gamma 66 - 88 MHz, con opzione 88 - 104 MHz, e supporta una spaziatura pass-reject da 1,5 a 16 MHz. La perdita di inserzione è inferiore a 1,9 dB a 1,5 MHz di spaziatura, inferiore a 1,0 dB a 2,5 MHz, inferiore a 0,7 dB a 3,5 MHz e inferiore a 0,3 dB a 16 MHz.
Amphenol Procom realizza questo filtro con risonatori elicoidali high-Q e interconnessioni a componenti discreti, soluzione che consente dimensioni ridotte. La struttura impiega un involucro in alluminio estruso, chassis in acciaio passivato, connettori con isolamento in teflon e rivestimento nero in vinile per prevenire la corrosione, assicurando un funzionamento affidabile in un ampio intervallo di temperatura.
Caratteristiche principali- Filtro band-pass band-reject a 2 cavità
- Versione con attenuazione sul lato alto della frequenza passante
- Gamma di frequenza 66 - 88 MHz
- Opzione di frequenza 88 - 104 MHz
- Spaziatura pass-reject da 1,5 a 16 MHz
- Potenza massima in ingresso 50 W da 2 a 16 MHz di spaziatura
- Potenza massima in ingresso 35 W a 1,5 MHz di spaziatura
- Perdita di inserzione inferiore a 1,9 dB a 1,5 MHz
- Attenuazione almeno 60 dB
- VSWR inferiore a 1,5:1
- Impedenza 50 Ohm
- Connessione N femmina
- Dimensioni 150 x 52 x 33 mm
- Peso approssimativo 0,25 kg
- Temperatura operativa da -30 °C a +60 °C
