Diplexer 0-240/330-1300 MHz
Descrizione

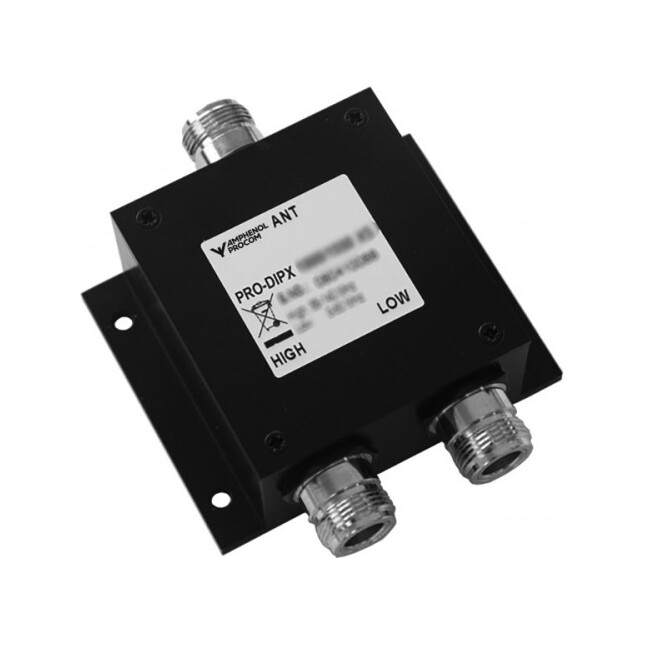

Il diplexer 0-240/330-1300 MHz di Amphenol Procom consente di combinare o separare le bande da 0 a 240 MHz e da 330 a 1300 MHz. Permette di utilizzare una sola antenna dual-frequency con due ricetrasmettitori, uno per ciascuna banda, che possono funzionare indipendentemente senza influenzarsi negativamente.
Il dispositivo protegge l'ingresso di ogni ricevitore dalle trasmissioni nella banda opposta e assicura un percorso a bassa perdita tra il ricetrasmettitore e l'antenna. È adatto per stazioni base e applicazioni mobili, presenta una struttura compatta in alluminio fresato con elevata resistenza meccanica ed è rivestito in vinile nero per prevenire la corrosione. Le staffe fornite consentono il montaggio a pannello.
Caratteristiche principali
- Banda della porta low da 0 a 240 MHz.
- Banda della porta high da 330 a 1300 MHz.
- Potenza massima in ingresso di 35 W.
- Perdita di inserzione inferiore o uguale a 0,8 dB in entrambe le bande.
- Isolamento tra le porte low e high di almeno 40 dB.
- Impedenza di 50 Ohm.
- VSWR della porta low inferiore a 1,5:1.
- VSWR della porta high inferiore a 1,5:1 da 300 a 1000 MHz e inferiore a 1,8:1 da 1000 a 1300 MHz.
- Tre connessioni N dedicate alle porte low, high e antenna.
- Grado di protezione IP64.
- Temperatura operativa da -30 °C a +60 °C.
- Dimensioni di 96 x 80 x 32 mm, inclusi connettori e flange.
- Peso approssimativo di 0,35 kg.
- Montaggio mediante quattro fori con diametro di 4,2 mm.
