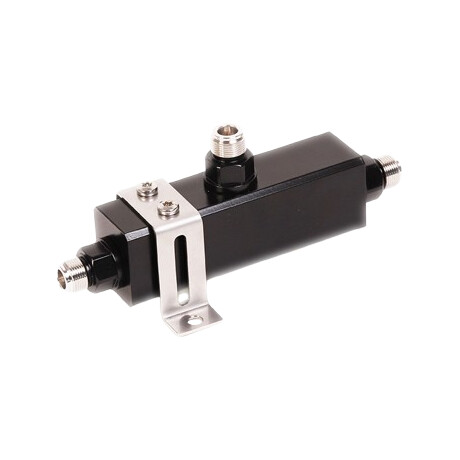

PowerTapper multibanda 88-5850 MHz 8 dB

Descrizione

Il PowerTapper multibanda di Amphenol Procom copre le frequenze da 88 a 5850 MHz e preleva una parte del segnale dalla linea principale con coupling di 8 dB. La potenza massima in ingresso di 500 W e l'insertion loss molto ridotta sull'intera gamma di frequenza lo rendono adatto ai sistemi ad antenna distribuita installati in edifici o tunnel.

La struttura simmetrica rispetto alla linea principale garantisce le stesse prestazioni VSWR da entrambi i lati. Il dispositivo dispone di connessioni N femmina, protezione IP67 e conformità RoHS.

Caratteristiche principali

• Frequenza operativa da 88 a 5850 MHz.
• Coupling nominale di 8 dB.
• Potenza massima in ingresso di 500 W.
• Impedenza di 50 Ohm.
• Group delay sulla porta coupled inferiore a 0,8 ns.
• Group delay sulla linea passante inferiore a 0,6 ns.
• Intermodulazione passiva inferiore a -153 dBc con 2 x 43 dBm.
• Total loss inferiore a 1,10 dB da 88 a 1550 MHz.
• Total loss inferiore a 1,30 dB da 1710 a 2700 MHz.
• Total loss inferiore a 1,50 dB da 3400 a 4500 MHz.
• Total loss inferiore a 1,60 dB da 5000 a 5850 MHz.
• VSWR inferiore a 1,35 da 88 a 1550 MHz.
• VSWR inferiore a 1,40 da 1710 a 2700 MHz.
• VSWR inferiore a 1,50 da 3400 a 5850 MHz.
• Struttura simmetrica rispetto alla linea principale.
• Connessioni N femmina.
• Protezione IP67 e conformità RoHS.
• Temperatura operativa da -30 °C a +60 °C.
• Dimensioni senza staffa di 167 x 32 x 62 mm.
• Peso approssimativo di 0,51 kg.
• Montaggio mediante due fori con diametro di 6,5 mm.

Allegati

• PRO TAP 88-5850 N datasheet.pdf
