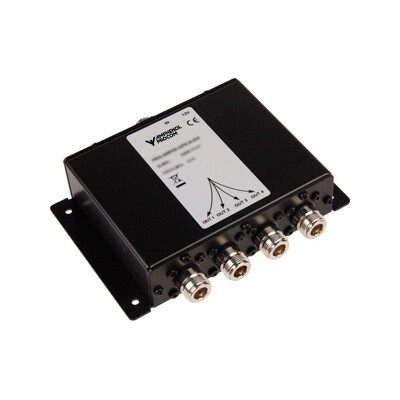

Multicoupler 30-960 MHz 4 uscite BNC

Descrizione

Il multicoupler 30-960 MHz 4 uscite BNC di Amphenol Procom è progettato per condividere una singola antenna tra più ricevitori nelle bande VHF e nella parte bassa della banda UHF. La configurazione comprende un ingresso e quattro uscite BNC female, con un amplificatore integrato ad alta gamma dinamica che compensa le perdite della rete multicoupler.

Il guadagno regolabile da -5 a +3 dB permette di adattare il livello del segnale. La bassa figura di rumore, gli elevati valori OIP2 e OIP3 e l'alto isolamento tra le uscite supportano una distribuzione efficiente, mentre il rivestimento in vinile nero contribuisce a prevenire la corrosione.

Caratteristiche principali

• Intervallo di frequenza da 30 a 960 MHz.
• Configurazione con un ingresso e quattro uscite BNC female.
• Guadagno regolabile da -5 a +3 dB.
• Figura di rumore inferiore a 3,5 dB a 400 MHz.
• Impedenza di 50 Ohm.
• OIP3 superiore a +33 dBm con alimentazione a 12,0 V e guadagno massimo.
• OIP2 superiore a +65 dBm con alimentazione a 12,0 V e guadagno massimo.
• P1dB superiore a +20 dBm con alimentazione a 12,0 V e guadagno massimo.
• Isolamento tra le uscite superiore a 17 dB da 30 a 100 MHz, superiore a 20 dB da 100 a 500 MHz e superiore a 18 dB da 500 a 960 MHz.
• Isolamento tra ingresso e uscita superiore a 23 dB.
• Alimentazione da 10,2 a 13,8 V con assorbimento massimo di 450 mA.
• Temperatura operativa da -30 a +50 °C.
• Grado di protezione IP31.
• Dimensioni approssimative di 129 x 152 x 35 mm, inclusi connettori e flange.
• Peso approssimativo di 0,36 kg.
• Montaggio mediante quattro fori con diametro di 5 mm.

Allegati

• HPRS datasheet.pdf
