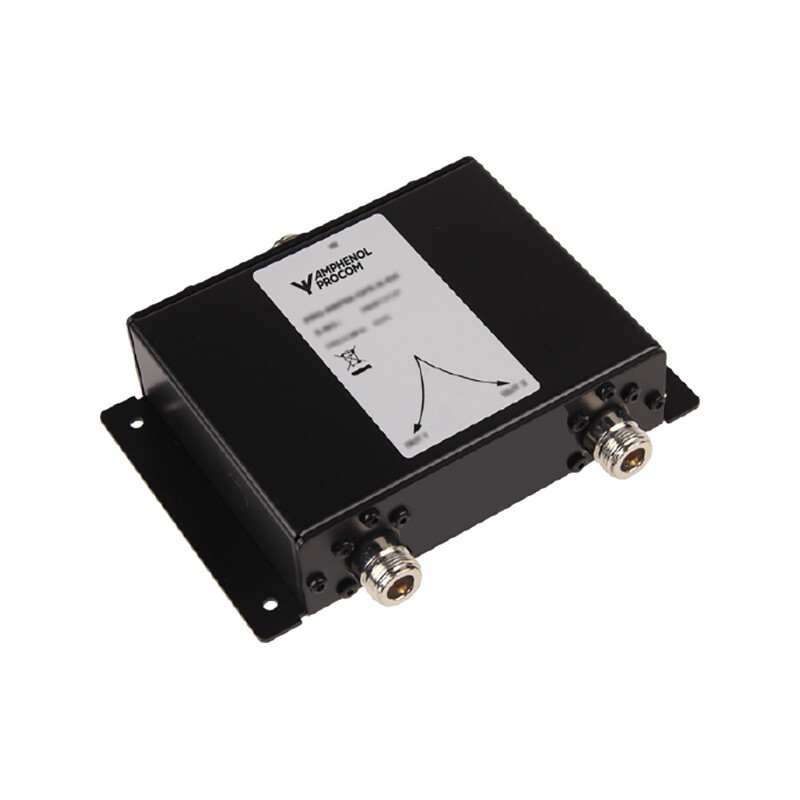

Combiner/divider 2 canali 66-88 MHz
PRO-MPHY68-88-2-3DBN | Amphenol Procom
Il combinatore/divisore a 2 canali 66-88 MHz di Amphenol Procom combina due trasmettitori o ricevitori sulla stessa antenna oppure collega due antenne al medesimo apparato. La configurazione Wilkinson supporta 60 W come divisore e 10 W per canale come combinatore, con rapporto simmetrico 1:1 e connettori N femmina.
Per il prezzo effettua il login
Richiedi informazioni
Descrizione
Allegati
Richiedi informazioni
Descrizione
Il combinatore/divisore a 2 canali 66-88 MHz di Amphenol Procom consente di combinare due trasmettitori o ricevitori sulla stessa antenna, migliorando l'utilizzo di una posizione favorevole per l'installazione. Può inoltre collegare due antenne al medesimo trasmettitore o ricevitore ed è indicato anche in presenza di una spaziatura di frequenza Tx-Tx molto ridotta.
La configurazione Cascaded Wilkinson assicura un rapporto di divisione simmetrico 1:1 con attenuazione di 3 dB. Il dispositivo supporta una potenza massima di 60 W come divisore e di 10 W per canale come combinatore.
Caratteristiche principali
- Gamma di frequenza da 66 a 88 MHz.
- Configurazione Cascaded Wilkinson a 2 canali.
- Funzionamento come combinatore o divisore di potenza.
- Potenza massima di 60 W come divisore.
- Potenza massima di 10 W per canale come combinatore.
- Rapporto di divisione simmetrico 1:1 con attenuazione di 3 dB.
- Coupling inferiore a 3,5 dB su una larghezza di banda di 10 MHz.
- Insertion loss inferiore a 3,5 dB su una larghezza di banda di 10 MHz.
- Isolamento superiore a 20 dB su una larghezza di banda di 10 MHz.
- VSWR inferiore a 1,3 con tutte le porte terminate a 50 Ohm su una larghezza di banda di 10 MHz.
- Impedenza di 50 Ohm.
- Connettori N femmina.
- Temperatura operativa da -30 a +60 °C.
- Dimensioni di 129 x 152 x 35 mm, inclusi connettori e flange.
- Peso approssimativo di 0,45 kg.
