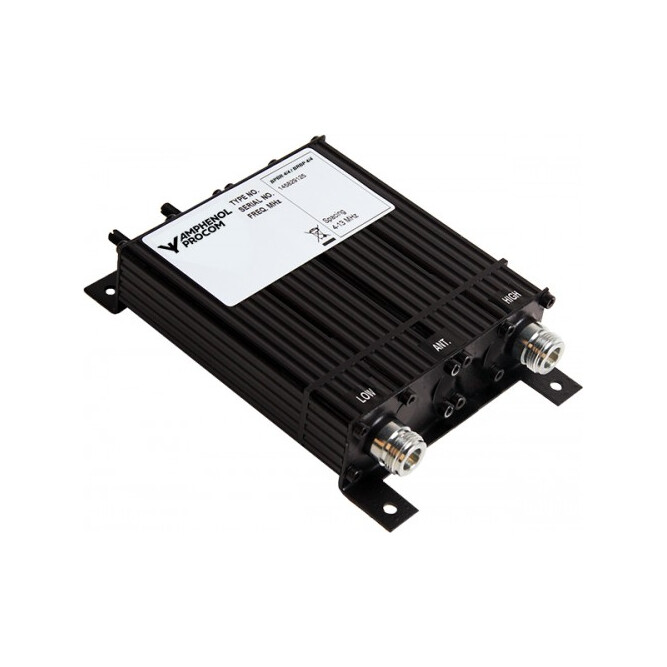

Filtro BPBR 4/4 66-88 MHz 4 cavità
Descrizione
Il BPBR 4/4 di Amphenol Procom è un filtro band-pass / band-reject a 4 cavità per la banda 66 - 88 MHz, disponibile anche in opzione 88 - 108 MHz. È progettato per far passare una frequenza o banda e respingere un'altra in stretta vicinanza, risultando particolarmente indicato per proteggere i ricevitori da interferenze generate da trasmettitori vicini quando la spaziatura tra segnale utile e segnale interferente è molto ridotta.
Il modello BPBR prevede la reiezione sul lato alto rispetto alla frequenza passante e supporta una spaziatura pass-reject da 2 a 16 MHz. La perdita di inserzione è fino a 2,0 dB a 2 MHz di spaziatura e fino a 0,6 dB a 16 MHz, mentre l'attenuazione di reiezione è maggiore o uguale a 90 dB. L'impedenza è 50 Ohm con VSWR inferiore a 1,5:1 e potenza massima in ingresso pari a 50 W con spaziatura da 3 a 16 MHz.
La costruzione compatta utilizza risonatori elicoidali ad alto Q con interconnessioni a componenti discreti. Il contenitore è in alluminio estruso con chassis in acciaio passivato e connettori con isolamento in teflon, rivestito in vinile nero per prevenire la corrosione. Il filtro opera in un intervallo di temperatura da -30 °C a +60 °C.
Caratteristiche principali- Filtro band-pass / band-reject a 4 cavità
- Frequenza 66 - 88 MHz, opzione 88 - 108 MHz
- Spaziatura pass-reject da 2 a 16 MHz
- Perdita di inserzione fino a 2,0 dB a 2 MHz e 0,6 dB a 16 MHz
- Attenuazione di reiezione maggiore o uguale a 90 dB
- Impedenza 50 Ohm, VSWR inferiore a 1,5:1
- Potenza massima 50 W a 3 - 16 MHz, 35 W fino a 3 MHz
- Connettori N femmina, BNC femmina su richiesta
- Dimensioni 152 x 104 x 33 mm, peso circa 0,43 kg
- Temperatura operativa da -30 °C a +60 °C
