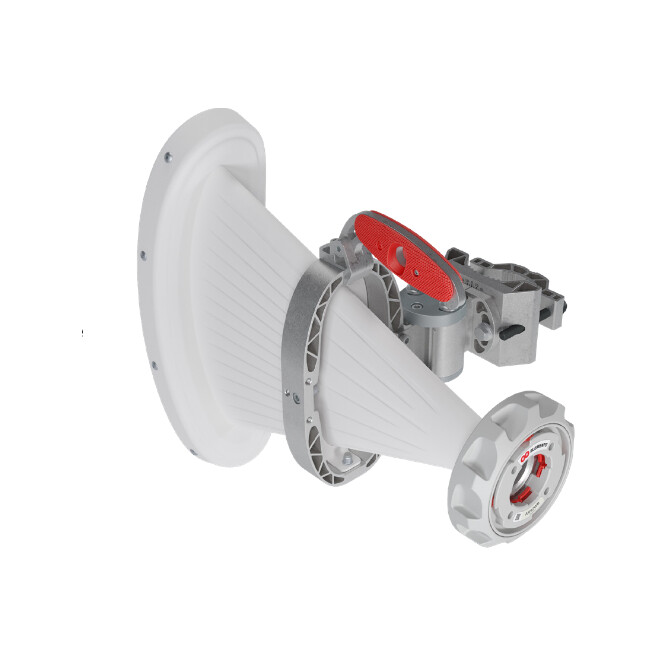

Antenna horn asimmetrica 90° 5 6 GHz

Descrizione

L'antenna horn asimmetrica 90° 5 6 GHz è una soluzione RF elements pensata per coprire le bande unlicensed a 5 e 6 GHz con prestazioni wideband stabili e fasci H + V bilanciati. Il design asimmetrico con lobi laterali fortemente soppressi favorisce un'elevata reiezione del rumore e supporta implementazioni in cluster AP ad alta densità e scenari di co-locazione densa.

Il prodotto utilizza un connettore TwistPort waveguide per il collegamento diretto a radio con porta waveguide oppure tramite TP Adaptor a connettori coassiali comuni. La costruzione impiega alluminio, acciaio inox, ABS, PMMA e lega di zinco, con grado di protezione IP65, peso di 2,8 kg e sopravvivenza al vento fino a 160 km/h.

Caratteristiche principali

• Antenna tipo horn con copertura di frequenza da 4.900 a 7.125 MHz
• Guadagno nominale di 15 dBi
• Polarizzazione dual linear H + V
• Larghezza di fascio in azimut a -3 dB: H 55°, V 73° e a -6 dB: H 90°, V 90°
• Larghezza di fascio in elevazione a -3 dB: H 1,7°, V 1,7° e a -6 dB: H 25°, V 25°
• Beam efficiency del 96% e front-to-back ratio di 27 dB
• Impedenza di 50 Ohm
• Connettore radio TwistPort waveguide
• Grado di protezione IP65 per installazioni outdoor
• Montaggio su palo da 40-80 mm con regolazione meccanica di più o meno 20° in elevazione e azimut
• Materiali: alluminio, acciaio inox, ABS, PMMA e lega di zinco
• Temperatura operativa da -35 °C a +60 °C
• Dimensioni principali fino a 459 x 390 x 141 mm
