Professional Mobile Radio

Il filtro passa banda 66-88 MHz è una soluzione compatta pensata per applicazioni nella banda 80 MHz. Amphenol Procom realizza questo modello con struttura a 3 risonatori elicoidali e accoppiamento ad apertura tra i risonatori, per offrire protezione del ricevitore dalle interferenze fuori dalla banda passante oppure riduzione delle uscite spurie del trasmettitore con potenza fino a 50 W.

Il filtro può essere sintonizzato nell'intera banda 66-88 MHz e unisce dimensioni contenute a una costruzione progettata per un funzionamento affidabile su un'ampia gamma di temperature. L'alloggiamento è in alluminio estruso, il telaio è in acciaio, mentre l'isolamento in teflon è utilizzato nei cavi coassiali e nei connettori. Il rivestimento nero in vinile contribuisce alla protezione dalla corrosione.

• Filtro passa banda a 3 risonatori elicoidali con accoppiamento ad apertura
• Banda di frequenza sintonizzabile da 66 a 88 MHz
• Utilizzo come preselector del ricevitore contro interferenze fuori banda
• Riduzione delle emissioni spurie del trasmettitore fino a 50 W
• Perdita di inserzione tipica di 1,0 dB
• Impedenza di 50 Ohm e VSWR inferiore a 1,5:1
• Connettore N femmina, con BNC femmina, TNC femmina, UHF femmina o SMA femmina su richiesta
• Temperatura operativa da -30 °C a +60 °C
• Dimensioni 180 x 77 x 33 mm e peso circa 0,42 kg
• Struttura con alluminio estruso, acciaio e isolamento in teflon, con finitura nera in vinile anticorrosione

Il filtro passa-banda 88-108 MHz con connettore N di Amphenol Procom è dotato di quattro risonatori elicoidali con accoppiamento ad apertura. Può essere utilizzato come preselettore per proteggere un ricevitore dalle interferenze causate da trasmissioni fuori banda oppure per ridurre le emissioni spurie di un trasmettitore con potenza in uscita fino a 50 W.

La tecnologia con risonatori elicoidali consente di ottenere dimensioni compatte. L’alloggiamento è realizzato in alluminio estruso, lo chassis in acciaio e i cavi coassiali e i connettori impiegano isolamento in teflon. Il rivestimento vinilico nero protegge dalla corrosione, mentre la progettazione e la scelta dei materiali favoriscono un funzionamento affidabile su un ampio intervallo di temperatura.

• Filtro passa-banda con quattro risonatori elicoidali.
• Gamma di frequenza regolabile da 88 a 108 MHz.
• Larghezza di banda da 3 a 4 MHz.
• Potenza massima in ingresso di 50 W.
• Perdita di inserzione massima di 1,4 dB e tipica di 1,2 dB.
• Impedenza di 50 Ohm.
• VSWR inferiore a 1,5:1.
• Connettore N femmina.
• Dimensioni approssimative di 165 x 104 x 33 mm.
• Peso approssimativo di 0,5 kg.
• Montaggio mediante quattro fori con diametro di 5 mm.
• Temperatura operativa da -30 °C a +60 °C.

Questo filtro passa-banda di Amphenol Procom è regolabile nell'intera gamma da 66 a 88 MHz e utilizza quattro risonatori elicoidali con accoppiamento ad apertura. Può essere impiegato come preselettore per proteggere un ricevitore dalle trasmissioni fuori banda oppure per ridurre le emissioni spurie di un trasmettitore con potenza di uscita fino a 50 W.

L'impiego di risonatori elicoidali consente di contenere le dimensioni, mentre la selezione dei materiali favorisce un funzionamento affidabile in un ampio intervallo di temperatura. Il contenitore in alluminio estruso, il telaio in acciaio e il rivestimento in vinile nero assicurano solidità e protezione dalla corrosione.

Caratteristiche principali

• Gamma di frequenza da 66 a 88 MHz.
• Larghezza di banda da 3 a 4 MHz.
• Potenza massima di ingresso di 50 W.
• Perdita di inserzione massima di 1,4 dB e tipica di 1,2 dB.
• Impedenza di 50 Ohm.
• VSWR inferiore a 1,5:1.
• Quattro risonatori elicoidali con accoppiamento ad apertura.
• Connettore N femmina.
• Temperatura operativa da -30 °C a +60 °C.
• Dimensioni approssimative di 165 x 104 x 33 mm.
• Peso approssimativo di 0,5 kg.
• Contenitore in alluminio estruso e telaio in acciaio.
• Isolamento in teflon nei cavi coassiali e nei connettori.
• Rivestimento in vinile nero contro la corrosione.

Il filtro passa banda 66-88 MHz BNC è un filtro LC progettato per il passaggio completo della banda 66-88 MHz e per l'impiego come preselettore a protezione del ricevitore dalle interferenze generate da trasmettitori al di fuori della banda passante. In questo modello, Amphenol-Procom propone una soluzione compatta con connettori BNC femmina, adatta alle applicazioni RF che richiedono selettività e semplicità di integrazione.

Il dispositivo presenta dimensioni contenute ed è rivestito in vinile nero per contribuire alla protezione dalla corrosione. Supporta una potenza massima in ingresso di 35 W, con impedenza di 50 Ohm, perdita di inserzione tipica fino a 0,9 dB, VSWR inferiore a 1,4:1 e larghezza di banda di 22 MHz. Le dimensioni sono pari a 50 x 21 x 48 mm inclusi i connettori, con un peso approssimativo di 0,06 kg e una temperatura operativa compresa tra -30 °C e +60 °C.

Caratteristiche principali

• Filtro LC passa banda per la banda 66-88 MHz.
• Connettori BNC femmina.
• Utilizzabile come preselettore per proteggere il ricevitore dalle interferenze fuori banda.
• Potenza massima in ingresso di 35 W.
• Impedenza di 50 Ohm.
• Perdita di inserzione tipica fino a 0,9 dB.
• VSWR inferiore a 1,4:1.
• Larghezza di banda di 22 MHz.
• Dimensioni 50 x 21 x 48 mm inclusi i connettori.
• Peso approssimativo di 0,06 kg.
• Temperatura operativa da -30 °C a +60 °C.
• Rivestimento in vinile nero per protezione dalla corrosione.

Il filtro passa banda BPF70/3 è un componente professionale progettato per operare nella banda da 380 a 470MHz. Costituito da tre risonatori a 1/4 con accoppiamento interno, è ideale come pre selettore per ricevitore o come filtro spurie per trasmettitori fino a 50W. La costruzione impiega materiali selezionati: alloggiamento in alluminio estruso, chassi in ottone e isolamento in teflon per cavi e connettori. Il rivestimento in vinile nero protegge da corrosione, assicurando lunga durabilità  e prestazioni costanti anche da 30°C a +60°C.

• Passa banda 380 470MHz con banda utile di 4MHz
• Perdite di inserzione ‰¤1.4dB, VSWR <1.5:1
• Impedanza 50?, potenza massima in ingresso 50W
• Connessioni N(f); su richiesta BNC(f), TNC(f), UHF(f) o SMA(f)
• Dimensioni compatte 225x77x33mm (con connettori), peso circa 0,55kg
• Robusta costruzione metallica con rivestimento protettivo in vinile
• Funzionamento garantito in un ampio range ambientale ( 30°C/+60°C)

Il BPF 70 6 è un filtro passa banda a risonatori 6 1 2 lambda con accoppiamento induttivo tra i risonatori, progettato per applicazioni nella banda 450 MHz. Regolabile nell intervallo 406 - 470 MHz, può essere utilizzato come preselector per proteggere il ricevitore da interferenze generate da trasmettitori fuori banda oppure installato all uscita di un trasmettitore per ridurre i segnali spurii.

La costruzione con sezioni in alluminio estruso, rack in acciaio e cavi coassiali con connettori dotati di isolamento in teflon assicura robustezza meccanica e funzionamento affidabile in un ampio intervallo di temperatura. Il rivestimento in vinile nero contribuisce alla protezione contro la corrosione. Amphenol Procom propone questa soluzione per installazioni professionali che richiedono stabilita e prestazioni costanti.

• Tipo di filtro passa banda
• Frequenza 406 - 470 MHz
• Potenza massima di ingresso 50 W
• Perdita di inserzione fino a 3,2 dB
• VSWR fino a 1,5:1
• Larghezza di banda 4 MHz
• Impedenza 50 Ohm
• Connettore N 1 altre versioni su richiesta
• Dimensioni circa 230 x 154 x 33 mm con connettori
• Peso 1,0 kg
• Temperatura operativa da -30 C a +60 C

Il filtro passabanda 80 MHz N femmina di Amphenol Procom è un filtro band-pass band-reject a 2 cavità per la banda 80 MHz, progettato per lasciar passare una frequenza o una banda e attenuarne un'altra nelle immediate vicinanze della frequenza passante. Nel modello BRBP 4/2, la banda attenuata è posizionata sul lato basso della frequenza passante, caratteristica utile per la protezione del ricevitore contro le interferenze generate da un trasmettitore vicino.

Questo modello opera nella gamma 66 - 88 MHz, con opzione 88 - 104 MHz, e supporta una spaziatura pass-reject da 1,5 a 16 MHz. La perdita di inserzione è inferiore a 1,9 dB a 1,5 MHz di spaziatura, inferiore a 1,0 dB a 2,5 MHz, inferiore a 0,7 dB a 3,5 MHz e inferiore a 0,3 dB a 16 MHz.

Amphenol Procom realizza questo filtro con risonatori elicoidali high-Q e interconnessioni a componenti discreti, soluzione che consente dimensioni molto contenute. La struttura impiega un involucro in alluminio estruso, chassis in acciaio passivato, connettori con isolamento in teflon e rivestimento nero in vinile per prevenire la corrosione, assicurando un funzionamento affidabile su un ampio intervallo di temperatura.

• Filtro band-pass band-reject a 2 cavità
• Versione con attenuazione sul lato basso della frequenza passante
• Gamma di frequenza 66 - 88 MHz
• Opzione di frequenza 88 - 104 MHz
• Spaziatura pass-reject da 1,5 a 16 MHz
• Potenza massima in ingresso 50 W da 2 a 16 MHz di spaziatura
• Potenza massima in ingresso 35 W a 1,5 MHz di spaziatura
• Perdita di inserzione inferiore a 1,9 dB a 1,5 MHz
• Attenuazione di almeno 60 dB
• VSWR inferiore a 1,5:1
• Impedenza 50 Ohm
• Connessione N femmina
• Dimensioni 150 x 52 x 33 mm
• Peso approssimativo 0,25 kg
• Frequenza stability approssimativa 10 ppm / °C
• Temperatura operativa da -30 °C a +60 °C

Il BPBR 4/4 di Amphenol Procom è un filtro band-pass / band-reject a 4 cavità per la banda 66 - 88 MHz, disponibile anche in opzione 88 - 108 MHz. È progettato per far passare una frequenza o banda e respingere un'altra in stretta vicinanza, risultando particolarmente indicato per proteggere i ricevitori da interferenze generate da trasmettitori vicini quando la spaziatura tra segnale utile e segnale interferente è molto ridotta.

Il modello BPBR prevede la reiezione sul lato alto rispetto alla frequenza passante e supporta una spaziatura pass-reject da 2 a 16 MHz. La perdita di inserzione è fino a 2,0 dB a 2 MHz di spaziatura e fino a 0,6 dB a 16 MHz, mentre l'attenuazione di reiezione è maggiore o uguale a 90 dB. L'impedenza è 50 Ohm con VSWR inferiore a 1,5:1 e potenza massima in ingresso pari a 50 W con spaziatura da 3 a 16 MHz.

La costruzione compatta utilizza risonatori elicoidali ad alto Q con interconnessioni a componenti discreti. Il contenitore è in alluminio estruso con chassis in acciaio passivato e connettori con isolamento in teflon, rivestito in vinile nero per prevenire la corrosione. Il filtro opera in un intervallo di temperatura da -30 °C a +60 °C.

• Filtro band-pass / band-reject a 4 cavità
• Frequenza 66 - 88 MHz, opzione 88 - 108 MHz
• Spaziatura pass-reject da 2 a 16 MHz
• Perdita di inserzione fino a 2,0 dB a 2 MHz e 0,6 dB a 16 MHz
• Attenuazione di reiezione maggiore o uguale a 90 dB
• Impedenza 50 Ohm, VSWR inferiore a 1,5:1
• Potenza massima 50 W a 3 - 16 MHz, 35 W fino a 3 MHz
• Connettori N femmina, BNC femmina su richiesta
• Dimensioni 152 x 104 x 33 mm, peso circa 0,43 kg
• Temperatura operativa da -30 °C a +60 °C

Il filtro notch 144-175 MHz 50 W di Amphenol Procom è un filtro band-reject a 4 cavità con risonatori elicoidali, pensato per attenuare segnali interferenti che causano effetti di cross modulation in applicazioni con trasmettitori e ricevitori. Può essere utilizzato come componente singolo oppure come parte integrata di un sistema completo di multicoupling.

Il dispositivo è sintonizzabile nell'intera banda 144-175 MHz e supporta una potenza massima di ingresso di 50 W. La costruzione prevede un contenitore in alluminio estruso, chassis in acciaio passivato e isolamento in teflon nei cavi coassiali e nei connettori. Il rivestimento black-vinyl contribuisce alla protezione dalla corrosione, mentre il funzionamento affidabile è garantito in un intervallo di temperatura da -30 °C a +60 °C.

Caratteristiche principali

• Filtro band-reject notch a 4 cavità con risonatori elicoidali.
• Gamma di frequenza da 144 MHz a 175 MHz.
• Potenza massima di ingresso di 50 W.
• Perdita di inserzione minore o uguale a 1 dB fuori dalla banda di reiezione.
• Attenuazione di reiezione single-channel tuned maggiore o uguale a 75 dB.
• Impedenza di 50 Ohm.
• Connessione N femmina, con BNC femmina e TNC femmina su richiesta.
• Dimensioni di 165 x 104 x 33 mm.
• Peso approssimativo di 0,58 kg.
• Montaggio con 6 fori da diametro 5 mm.
• Temperatura operativa da -30 °C a +60 °C.

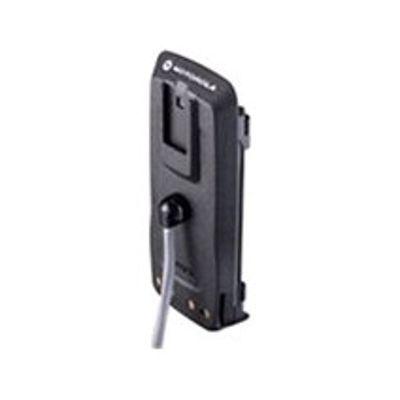

L'eliminatore batteria R7 con linea sensing consente di alimentare direttamente le radio Motorola Solutions R7 attraverso una sorgente esterna da 12 V DC, eliminando la necessità di utilizzare una batteria carica. È una soluzione indicata per veicoli, centri di comando e postazioni fisse che richiedono comunicazioni continue durante turni prolungati.

La linea sensing integrata fornisce alla radio informazioni sulla tensione e sullo stato dell'alimentazione, contribuendo a proteggerla da sovratensioni e condizioni di sottotensione. L'accessorio riduce inoltre i cicli di ricarica delle batterie e la necessità di disporre di più batterie di riserva.

Caratteristiche principali

• Alimentazione diretta da una sorgente esterna da 12 V DC.
• Funzionamento della radio senza batteria.
• Linea sensing integrata per il monitoraggio della tensione e dello stato.
• Protezione da sovratensioni e condizioni di sottotensione.
• Collegamento semplice e sicuro tramite cavo dedicato.
• Costruzione con materiali di livello professionale.
• Compatibilità con radio R7 Full Keypad, R7 No Keypad e R7A.
• Adatto per veicoli, centri di comando e postazioni fisse.
• Riduzione dei cicli di ricarica e maggiore continuità operativa.

Il cavo di programmazione radio Micro USB è un accessorio dedicato alla configurazione e alla gestione di radio professionali compatibili. Prodotto da Motorola Solutions, permette il collegamento diretto tra radio e computer per eseguire attività di programmazione in modo semplice ed efficace.

È indicato per tecnici e integratori che operano su dispositivi Vertex Standard e Motorola Solutions compatibili, offrendo pieno supporto ai modelli specificati e garantendo un'interfaccia affidabile tramite connessione Micro USB.

• Cavo di programmazione USB
• Interfaccia Micro USB
• Compatibile con Vertex EVX-S24
• Compatibile con Motorola Solutions SL1600
• Compatibile con Motorola Solutions SL4000

Il cavo Motorola CB000521A01 è progettato per collegare i caricabatterie multi-unità  della serie IMPRES 2 al sistema iTM (Integrated Terminal Management), abilitando la trasmissione dati oltre alla semplice ricarica. Grazie ai connettori USB-A e USB-Micro-B e alla lunghezza di 1,5 m, offre praticità  e flessibilità  di utilizzo nelle postazioni di ricarica.

Compatibile con diversi modelli di radio Motorola, tra cui ST7000, ST7500 e TPG2200, oltre al modulo Bluetooth Wireless Pod NNTN8191, questo accessorio consente di centralizzare la programmazione, gli aggiornamenti firmware e la gestione dei dispositivi attraverso il caricatore multi-unità . Una soluzione essenziale per ottimizzare l'efficienza operativa nelle flotte radio professionali.

• Cavo dati USB-A USB-Micro-B
• Lunghezza: 1,5 m
• Compatibile con caricabatterie multi-unità  IMPRES 2 con funzione iTM
• Supporto per radio ST7000, ST7500, TPG2200
• Compatibile con modulo Bluetooth Wireless Pod NNTN8191
• Permette programmazione, aggiornamenti e gestione terminali via caricatore
