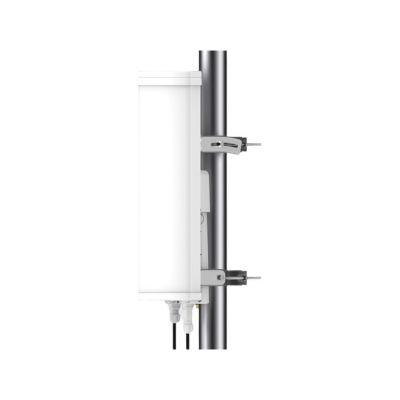

Con ePMP 3000 Sector Antenna Cambium Networks continua la tradizione di progettazione e produzione di soluzioni di antenne leader del settore. La Sector Antenna 4X4 ePMP 3000 integra tutte le tecnologie chiave della linea di antenne Cambium, e aggiunge la capacità  MIMO 4X4 Multi Utente. E' stata progettata per funzionare nello spettro 5 GHz e con una copertura di 90 gradi, ed è parte integrante dell'access point ePMP 3000 con funzionamento MU-MIMO.

Vantaggi principali

Riuso della frequenza: la sector antenna ePMP 3000 è stata progettata per il riuso del canale ABAB (due canali in grado di coprire quattro settori), e ha un rapporto anteriore/posteriore minimo di 30 dB.

Flessibilità  del canale: il guadagno costante da 4,9 a 6,0 GHz permette all'operatore di selezionare un canale in qualsiasi punto della banda e di ottenere le prestazioni previste.

Copertura costante: le eccellenti capacità  di riempimento zero dell'antenna consentono un'ampia copertura geografica all'interno di un settore, anche vicino all'emissione e ai bordi del settore.

Progettata per l'installatore: design piccolo e compatto, supporto radio ePMP integrato e integrazione dell'antenna GPS.

Prestazioni prevedibili: l'antenna settoriale è integrata in Cambium Networks LINKPlanner. Il modello 3D mostra la copertura a tutte le quote e attraverso l'azimut.

Principali specifiche

• 17 dBi di guadagno
• Spettro da 4,9 a 5,97 GHz
• Rapporto fronte-retro di 30 dBi
• Robustezza IP 65

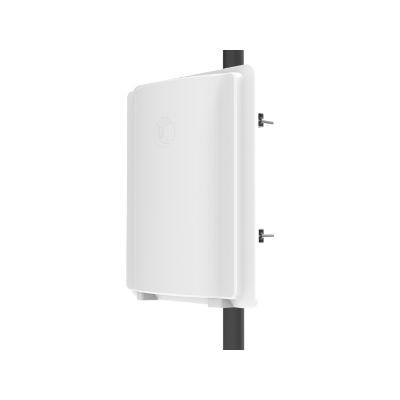

L'access point Cambium Networks ePMP 4500C, modello C050940A213A, rappresenta una soluzione ad alte prestazioni per reti punto-multipunto nella banda 5 GHz. Basato su tecnologia 802.11ax con 8x8 MU-MIMO e OFDMA, raggiunge fino a 4 Gbps di throughput aggregato e può servire fino a 120 subscriber module simultaneamente.

A differenza della versione ePMP 4500 con antenna integrata, il modello 4500C è connettorizzato e progettato per l'uso con antenne esterne settoriali o horn, permettendo agli operatori di ottimizzare la copertura e l'efficienza spettrale in base allo scenario di deployment. Integra funzioni avanzate come TDD Synchronization, downlink beamforming, QoS a tre livelli e gestione centralizzata tramite cnMaestro, garantendo prestazioni elevate anche in contesti ad alta densità  di interferenze.

• Banda operativa: 4,9 - 6,1 GHz (5 GHz in base alle normative locali)
• Throughput aggregato fino a 4 Gbps
• Tecnologia 8x8 MU-MIMO e OFDMA
• Supporto fino a 120 subscriber module
• Versione connettorizzata per antenne esterne
• Funzioni avanzate: TDD Sync, beamforming e QoS a tre livelli
• Gestione tramite cnMaestro e pianificazione con LINKPlanner
• Alimentazione tramite PoE 56 V (802.3bt) o cnMatrix Tower Switch

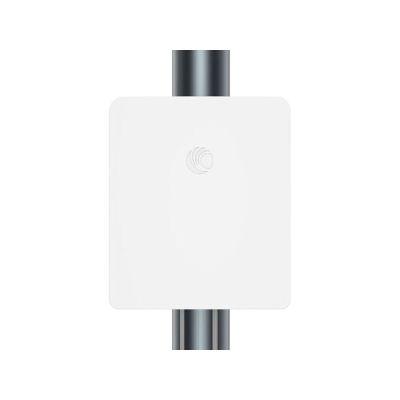

Il Cambium Networks ePMP 4518, modello C050940C233A, è un subscriber module professionale pensato per garantire connessioni efficienti e scalabili nelle reti punto-multipunto. Con antenna integrata da 18 dBi e funzionamento nella banda 5 GHz, assicura ottime prestazioni su distanze medio-lunghe.

Basato sulla piattaforma ePMP 4500, integra tecnologia 802.11ax con OFDMA e 2x2 MU-MIMO, raggiungendo throughput fino a 1 Gbps. Tra le funzioni avanzate figurano QoS a tre livelli (voce, video, dati), sincronizzazione TDD e gestione cnMaestro, che semplificano il controllo della rete e garantiscono efficienza spettrale. Il case IP67 lo rende adatto a installazioni outdoor esposte a condizioni ambientali difficili.

• Banda operativa: 4,9 - 6,1 GHz (5 GHz secondo normative locali)
• Antenna integrata da 18 dBi
• Throughput fino a 1 Gbps
• Tecnologia 802.11ax con OFDMA
• 2x2 MU-MIMO per maggiore efficienza
• QoS a tre livelli per voce, video e dati
• Gestione centralizzata con cnMaestro
• Custodia robusta IP67 per uso outdoor
• Alimentazione PoE

Il Feedhorn ePMP Force 4525L 5 GHz per 300-25 è una soluzione pensata per facilitare la migrazione delle reti ePMP esistenti, consentendo la sostituzione del solo feedhorn sui Subscriber Module compatibili. In questo modo è possibile riutilizzare la parabola, la staffa di montaggio, l’alimentatore e il cavo di linea già installati, senza dover riallineare il sistema.

Sviluppato da Cambium Networks, mantiene le stesse prestazioni PTP e PMP, le stesse caratteristiche meccaniche e le medesime interfacce del Force 4525L completo, offrendo un approccio più economico ed efficiente agli upgrade e una garanzia di 3 anni. È compatibile con aggiornamenti da Force 300-25, 300-25L, 200 e 200L.

• Sostituzione del solo feedhorn su SM esistenti senza riallineamento parabola
• Stesse prestazioni PTP e PMP del Force 4525L standard
• Tecnologia proprietaria 2x2 MIMO OFDMA
• Range di frequenza 5150 – 5920 MHz
• Larghezza di canale 20/40/80 MHz con spaziatura configurabile a 5 MHz
• Potenza di trasmissione da +3 a +28 dBm
• Guadagno antenna 25 dBi
• Ampiezza del fascio a 3 dB di 7°
• Interfaccia Ethernet 100/1000 BaseT compatibile PoE
• Alimentazione Passive PoE 13 – 30 V
• Consumo massimo 13 W
• Protezione ambientale IP55
• Temperatura operativa da -30 °C a 55 °C
• Resistenza al vento fino a 200 km/h
• Cifratura 128-bit AES con opzione 256-bit AES
• Garanzia hardware 3 anni

Subscriber module ePMP Force 425 5 GHz è una soluzione point-to-point di Cambium Networks progettata per offrire fino a 1 Gbps di capacità con latenza inferiore a 5 ms . Basata su standard 802.11ax, è indicata per provider che devono erogare servizi di accesso ad alta capacità a clienti enterprise e residenziali, oltre che per applicazioni di backhaul a basso costo per MicroPOPs e access point Wi-Fi outdoor che richiedono elevata capacità su distanze moderate .

Con la porta SFP integrata, Cambium Networks posiziona il prodotto anche come estensione fibra per raggiungere siti dove la fibra non può arrivare . Il dispositivo opera nella banda 4910-6135 MHz, supporta canali da 20, 40 e 80 MHz, tecnologia 802.11ax 2x2 MIMO/OFDM e modulazione adattiva da MCS 0 fino a MCS 11 1024 QAM-5/6 .

Subscriber module ePMP Force 425 5 GHz integra 1 porta RJ-45 e 1 porta SFP, antenna dish con guadagno di picco di 25 dBi e protezione IP67/68 con housing in metallo. Supporta alimentazione 802.3at o passive PoE da 44-59 V, con consumo di 28 W e alimentatore PoE 100-230 VAC 56 V 30 W incluso . La struttura è pensata per ambienti esterni con temperatura operativa da -30 °C a 55 °C e resistenza al vento fino a 180 km/h .

• Subscriber module point-to-point a 5 GHz
• Capacità massima fino a 1 Gbps
• Latenza inferiore a 5 ms
• 1 porta RJ-45 e 1 porta SFP
• Banda di frequenza 4910-6135 MHz
• Canali da 20 40 e 80 MHz
• Tecnologia 802.11ax 2x2 MIMO OFDM
• Guadagno antenna di picco 25 dBi
• Protezione IP67/68 con housing in metallo
• Alimentazione 802.3at o passive PoE 44-59 V
• Consumo di 28 W
• Temperatura operativa da -30 °C a 55 °C
• Resistenza al vento fino a 180 km/h
• Crittografia over-the-air a 128 bit
• Confezione EU 2-pack con cavo EU, prezzo per radio

Il Feedhorn ePMP Force 4525L 5 GHz 200L è progettato per aggiornare gli impianti ePMP sostituendo esclusivamente il feedhorn sugli SM esistenti, senza necessità di allineare una nuova parabola. Questa soluzione consente di semplificare le installazioni, ridurre i costi operativi e limitare gli sprechi durante la migrazione dalle precedenti generazioni ePMP.

Con il Feedhorn ePMP Force 4525L, Cambium Networks garantisce le stesse prestazioni PTP e PMP, la medesima meccanica e le stesse interfacce del Force 4525 SM standard, oltre a una garanzia hardware di 3 anni. Il dispositivo supporta funzionalità avanzate di QoS e gestione tramite cnMaestro per provisioning, monitoraggio e aggiornamenti centralizzati.

• Banda di frequenza wide band 5150 – 5920 MHz
• Tecnologia 2x2 MIMO OFDMA con modulazione adattiva da MCS 0 a MCS 11 1024 QAM 5/6
• Larghezza di canale configurabile con spaziatura a passi di 5 MHz
• Potenza di trasmissione da +3 a +28 dBm nel rispetto dei limiti EIRP regionali
• Interfaccia Ethernet 100/1000 BaseT compatibile PoE
• Crittografia 128 bit AES con opzione 256 bit AES dove consentito
• Grado di protezione IP55 e sopravvivenza al vento fino a 200 km/h
• Temperatura operativa da -30 °C a 55 °C
• Guadagno parabola 25 dBi con ampiezza del fascio a 3 dB di 7°
• Dimensioni 472 x 472 x 281 mm e peso 1,88 kg
• Garanzia hardware 3 anni

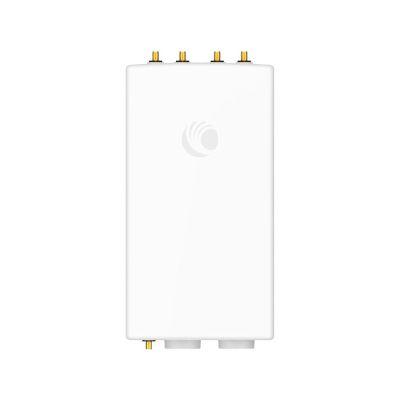

L'access point Cambium Networks ePMP 4600 4x4, modello C060940A223C, rappresenta la soluzione ideale per reti PMP ad alte prestazioni. Opera nella banda 6 GHz (5,725-7,125 MHz, in base alle normative locali) e supporta canali fino a 160 MHz con modulazione fino a 4096 QAM.

Basato su tecnologia 802.11ax, integra 4x4 MU-MIMO e OFDMA, raddoppiando la capacità  rispetto alle soluzioni 2x2 e fornendo fino a 4 Gbps aggregati. Il beamforming in downlink incrementa ulteriormente l'efficienza del link, mentre la sincronizzazione GPS riduce le interferenze co-canale. La gestione tramite cnMaestro e la protezione IP67 rendono questo access point scalabile, robusto e affidabile per installazioni outdoor professionali.

• Banda operativa: 6 GHz (5,725 - 7,125 MHz)
• Throughput aggregato fino a 4 Gbps
• Tecnologia 4x4 MU-MIMO e OFDMA
• Supporto fino a 120 subscriber module
• Beamforming in downlink per migliori prestazioni
• Canali fino a 160 MHz e modulazione fino a 4096 QAM
• Sincronizzazione GPS e TDD Sync
• Gestione centralizzata tramite cnMaestro
• Chassis robusto con certificazione IP67

L'antenna microonde 24,25-26,5 GHz 0,9 m è una soluzione per collegamenti punto-punto in banda 24,250-26,500 GHz, classificata come antenna microonde e identificata nella linea ValuLine ad alte prestazioni low profile single-polarized. Con diametro nominale di 0,9 m, questo modello SAF Tehnika unisce un profilo compatto a parametri elettrici dettagliati, utili per installazioni che richiedono precisione e conformità normativa.

Nel dettaglio, il prodotto offre guadagno di 45,6 dBi in low band, 45,8 dBi in mid band e 46,2 dBi in top band, boresite cross polarization discrimination di 30 dB, front-to-back ratio di 72 dB, beamwidth orizzontale di 0,9° e beamwidth verticale di 0,9°. Completano le specifiche un return loss di 17,7 dB, VSWR pari a 1,3 e riferimento RPE 7156A. SAF Tehnika propone inoltre conformità elettrica Brazil Anatel Class 2, ETSI 302 217 Class 3 e US FCC Part 101A.

Dal punto di vista costruttivo, l'antenna è di tipo VHLP, ValuLine High Performance Low Profile Antenna, con polarizzazione singola. Le specifiche generali indicano side struts inclusi pari a 0 e un side strut opzionale inboard.

• Banda operativa 24,250-26,500 GHz.
• Diametro nominale di 0,9 m, pari a 3 ft.
• Tipologia VHLP ValuLine High Performance Low Profile Antenna.
• Polarizzazione singola.
• Guadagno low band di 45,6 dBi.
• Guadagno mid band di 45,8 dBi.
• Guadagno top band di 46,2 dBi.
• Boresite cross polarization discrimination di 30 dB.
• Front-to-back ratio di 72 dB.
• Beamwidth orizzontale di 0,9°.
• Beamwidth verticale di 0,9°.
• Return loss di 17,7 dB.
• VSWR di 1,3.
• Radiation Pattern Envelope Reference 7156A.
• Conformità Brazil Anatel Class 2, ETSI 302 217 Class 3 e US FCC Part 101A.
• Side struts inclusi 0, side strut opzionale 1 inboard.

L'antenna microonde ValuLine è una soluzione progettata per operare nella banda 24,25-26,5 GHz, con diametro nominale di 0,3 m e caratteristiche elettriche adatte a installazioni radio che richiedono direttività e precisione di puntamento. Nel portfolio SAF Tehnika, questo modello combina guadagno fino a 37,5 dBi, XPD di 30 dB, return loss di 17,7 dB e VSWR di 1,3.

Dal punto di vista meccanico, l'antenna è compatibile con pipe di montaggio da 48 mm a 120 mm e dispone di regolazione fine dell'azimuth di più o meno 15°. Il peso netto è di 4,08 kg e la conformità elettrica dichiarata include Brazil Anatel Class 2 ed ETSI 302 217 Class 3, mentre il prodotto è progettato, fabbricato e o distribuito nell'ambito del sistema di gestione qualità ISO 9001:2015.

• Tipo di prodotto: antenna microonde ValuLine.
• Banda operativa: 24,250-26,500 GHz.
• Diametro nominale: 0,3 m.
• Guadagno: 36,3 dBi low band, 36,9 dBi mid band, 37,5 dBi top band.
• Boresite cross polarization discrimination: 30 dB.
• Rapporto front-to-back: 63 dB.
• Beamwidth orizzontale: 2,5°.
• Beamwidth verticale: 2,5°.
• Return loss: 17,7 dB.
• VSWR: 1,3.
• Radiation Pattern Envelope Reference: 7018D.
• Compatibilità pipe di montaggio: 48 mm-120 mm.
• Regolazione fine azimuth: più o meno 15°.
• Peso netto: 4,08 kg.
• Conformità elettrica: Brazil Anatel Class 2, ETSI 302 217 Class 3.

L'antenna microonde da 0,6 m della linea ValuLine è progettata per operare nella banda 24,25-26,5 GHz con polarizzazione singola. All'interno dell'offerta SAF Tehnika, questo modello unisce dimensioni compatte e specifiche elettriche definite per applicazioni che richiedono prestazioni elevate e conformità a diversi riferimenti normativi.

Il prodotto offre un guadagno di 41,5 dBi in low band, 42 dBi in mid band e 42,5 dBi in top band, con beamwidth orizzontale e verticale di 1,5 gradi. Completano le specifiche boresite cross polarization discrimination di 30 dB, return loss di 17,7 dB, VSWR di 1,3 e radiation pattern envelope reference 7206D. Il diametro nominale è di 0,6 m.

Caratteristiche principali

• Antenna microonde ValuLine a polarizzazione singola.
• Banda operativa 24,25-26,5 GHz.
• Diametro nominale di 0,6 m.
• Guadagno fino a 42,5 dBi.
• Beamwidth orizzontale e verticale di 1,5 gradi.
• Boresite cross polarization discrimination di 30 dB.
• Rapporto front-to-back di 68 dB.
• Return loss di 17,7 dB e VSWR di 1,3.
• Radiation pattern envelope reference 7206D.
• Conformità elettrica ETSI 302 217 Class 3, US FCC Part 101A, Canada SRSP 325.25 e Brazil Anatel Class 3.

L'antenna microonde da 0,6 m della linea ValuLine è progettata per operare nella banda 24,25-26,5 GHz con polarizzazione singola. All'interno dell'offerta SAF Tehnika, questo modello unisce dimensioni compatte e specifiche elettriche definite per applicazioni che richiedono prestazioni elevate e conformità a diversi riferimenti normativi.

Il prodotto offre un guadagno di 41,5 dBi in low band, 42 dBi in mid band e 42,5 dBi in top band, con beamwidth orizzontale e verticale di 1,5 gradi. Completano le specifiche boresite cross polarization discrimination di 30 dB, return loss di 17,7 dB, VSWR di 1,3 e radiation pattern envelope reference 7206D. Il diametro nominale è di 0,6 m.

Caratteristiche principali

• Antenna microonde ValuLine a polarizzazione singola.
• Banda operativa 24,25-26,5 GHz.
• Diametro nominale di 0,6 m.
• Guadagno fino a 42,5 dBi.
• Beamwidth orizzontale e verticale di 1,5 gradi.
• Boresite cross polarization discrimination di 30 dB.
• Rapporto front-to-back di 68 dB.
• Return loss di 17,7 dB e VSWR di 1,3.
• Radiation pattern envelope reference 7206D.
• Conformità elettrica ETSI 302 217 Class 3, US FCC Part 101A, Canada SRSP 325.25 e Brazil Anatel Class 3.

Il kit di integrazione per antenne 24/26 GHz è una soluzione pensata per il collegamento tra radio Integra e antenne ValuLine nella banda 24/26 GHz, come indicato nelle informazioni fornite. Nel manuale di installazione, SAF Tehnika descrive questo assembly come un componente di integrazione da utilizzare insieme al feed assembly e da montare nel riflettore dell'antenna.

La documentazione allegata riporta gli elementi principali del kit, tra cui transition, O-Ring, viti a testa svasata, grasso siliconico e piastra di interfaccia, oltre alle indicazioni per il montaggio e ai valori di serraggio dei fastener. Sono inoltre presenti istruzioni specifiche sulla configurazione di montaggio in base al modello radio utilizzato.

Caratteristiche principali

• Kit di integrazione per collegamento tra radio Integra e antenne ValuLine 24/26 GHz.
• Progettato per il montaggio nel riflettore dell'antenna insieme al feed assembly.
• Componenti indicati nel manuale: transition, O-Ring, viti M8x16, grasso siliconico, viti M6x16 e interface plate.
• Istruzioni di installazione dedicate per assembly SAF Antenna.
• Configurazione di montaggio dipendente dal modello radio impiegato.
• Tabella con specifiche di coppia per fastener in acciaio inox e acciaio zincato.
• Installazione, manutenzione e rimozione raccomandate a personale qualificato.
