Antenne e filtri

Il combinatore ibrido a 2 canali di Amphenol Procom è progettato per operare nell’intera gamma di frequenza 380-470 MHz. Permette di combinare due trasmettitori o ricevitori su una sola antenna e può essere utilizzato anche per collegare due antenne a un unico trasmettitore o ricevitore.

Il design PCB migliorato supporta applicazioni ad alta potenza e assicura un isolamento Tx-Tx superiore a 30 dB. La configurazione offre una potenza massima di ingresso di 50 W, impedenza di 50 Ohm e connettori N femmina.

Caratteristiche principali

• Combiner ibrido a 2 canali
• Gamma di frequenza da 380 a 470 MHz
• Potenza massima di ingresso di 50 W
• Insertion loss inferiore a 3,7 dB
• Isolamento Tx-Tx superiore a 30 dB
• VSWR inferiore a 1,5:1 su ogni porta con le altre porte terminate a 50 Ohm
• Impedenza di 50 Ohm
• Connettori N femmina
• Temperatura operativa da -30 °C a 60 °C
• Dimensioni di 200 x 46,7 x 70 mm, carico escluso
• Utilizzabile con due trasmettitori o ricevitori e una sola antenna
• Utilizzabile con due antenne e un unico trasmettitore o ricevitore

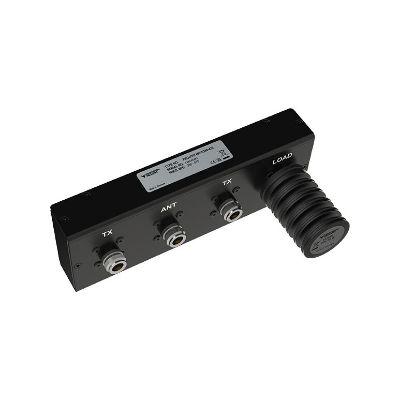

Il combinatore ibrido Amphenol Procom PRO PHY450 2/380 470 è progettato per operare nella banda UHF 380-470MHz, permettendo di combinare due trasmettitori su un'antenna o viceversa. Basato su un design PCB migliorato, garantisce isolamento tra porti senza compromessi.

Supporta potenza standard di 30W per canale, espandibile a 50W con carichi caricati adeguati. Presenta perdita di inserzione inferiore a 3,7dB, isolamento Tx Tx superiore a 30dB (dipendente dal matching VSWR sull'antenna) e VSWR <1,5:1 su ogni porta con terminazioni da 50?. Inclusi carico da 30W, dimensioni compatte (200 x56,7 x70mm) e connettori N femmina.

• Banda operativa: 380-470MHz
• Numero di vie: 2
• Potenza max: 30W/canale standard, fino a 50W con carico potenziato
• Perdita di inserzione: <3,7dB
• Isolamento tra trasmettitori: >30dB
• VSWR: <1,5:1 con terminazioni 50?
• Impedenza: 50?
• Connessioni: N femmina
• Carico incluso: 30W (altre opzioni disponibili)
• Dimensioni: 200 x56,7 x70mm
• Peso: ~0,5kg
• Temperatura operativa: -30°C à· +60°C
• Montaggio: predisposto per rack o staffe

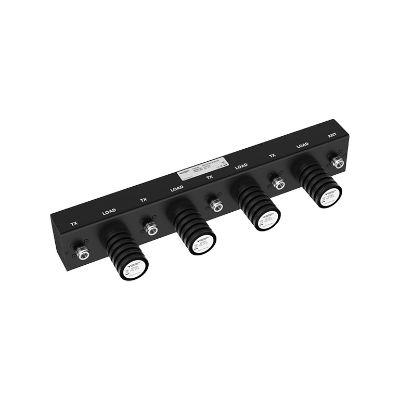

Questo combinatore ibrido broadband a 4 canali di Amphenol Procom opera nella gamma 380-470 MHz ed è progettato per combinare quattro trasmettitori o ricevitori su una sola antenna. Può anche essere utilizzato per collegare quattro antenne a un unico trasmettitore o ricevitore.

Il dispositivo supporta una potenza massima di ingresso di 40 W per canale ed è fornito con carichi da 30 W. Il design migliorato del PCB assicura il funzionamento sull’intera gamma di frequenza senza compromettere l’isolamento tra le porte Tx.

Caratteristiche principali

• Gamma di frequenza da 380 a 470 MHz
• Configurazione ibrida a 4 canali
• Potenza massima di ingresso di 40 W per canale
• Carichi da 30 W inclusi
• Perdita di inserzione inferiore a 6,8 dB
• Impedenza di 50 Ohm
• Isolamento Tx-Tx superiore a 30 dB
• VSWR inferiore a 1,5:1 su ogni porta con le altre porte terminate a 50 Ohm
• Connessioni N femmina
• Temperatura operativa da -30 °C a +60 °C
• Dimensioni di 428 x 56,7 x 70 mm, carichi esclusi
• Peso approssimativo di 1,6 kg con carichi da 30 W

Il combiner a 2 canali per banda 68-88 MHz è progettato per combinare due trasmettitori o ricevitori sulla stessa antenna, ottimizzando l'utilizzo di una postazione antenna e consentendo anche l'impiego di due antenne sullo stesso apparato o la combinazione di due generatori di segnale. Questa soluzione rappresenta l'unica opzione di combinazione con spaziatura in frequenza molto ridotta tra Tx:Tx.

Basato su tecnologia Hybrid Junction, il dispositivo garantisce prestazioni affidabili in termini di isolamento e perdita di inserzione. Amphenol Procom fornisce il combinatore con carico da 30 W installato, con altre configurazioni disponibili su richiesta .

• Tipo di filtro: Hybrid Junction
• Banda di frequenza: 68 - 88 MHz
• Numero di canali: 2
• Potenza massima di ingresso: 30 W per canale (fino a 100 W con carico maggiore)
• Perdita di inserzione: < 3,4 dB @ 2 MHz BW; < 3,7 dB @ 4 MHz BW
• Isolamento Tx1 - Tx2: > 35 dB @ 2 MHz BW; > 30 dB @ 4 MHz BW
• Impedenza: 50 ohm
• VSWR: < 1,5:1 con porte terminate a 50 ohm
• Carico: 30 W fornito di serie
• Connettori: N-female
• Dimensioni: 210 x 85 x 42 mm
• Peso: circa 0,7 kg
• Temperatura operativa: da -30 °C a +60 °C

Il power monitor bidirezionale PRO‑PM2‑2/70‑25W è progettato per monitorare con precisione segnali RF da 140 a 470 MHz fino a 25 W. Genera un’uscita in tensione continua proporzionale alla potenza in ingresso, tarata a circa 6 V ± 0,5 V a 470 MHz.

Grazie alla perdita di inserzione molto bassa (tipica ≤ 0,1 dB, max 0,3 dB) e al buon adattamento d’impedenza (VSWR < 1,25:1), può essere integrato senza alterare le prestazioni del sistema RF. È dotato di connettori N femmina, struttura compatta e robusta, ed è adatto a contesti professionali dove è richiesto monitoraggio continuo e affidabile della potenza trasmessa.

• Banda operativa 140–470 MHz
• Potenza di ingresso fino a 25 W
• Uscita DC circa 6 V ± 0,5 V a 470 MHz
• Perdita di inserzione ≤ 0,3 dB (tipica ≤ 0,1 dB)
• Impedenza 50 Ω, VSWR < 1,25:1
• Connettori N femmina
• Dimensioni 90 × 39,5 × 28 mm
• Peso circa 0,15 kg
• Temperatura operativa da –30 °C a +60 °C

Lo splitter Amphenol Procom PRO RPS 2 N è progettato per dividere segnali RF in due uscite su un'ampia gamma di frequenze, da 50 a 1000MHz. Ideale per applicazioni di ricezione condivisa, consente la distribuzione efficiente del segnale mantenendo elevate prestazioni in termini di perdita e isolamento.

Supporta fino a 2W di potenza in ingresso, con perdita di inserzione inferiore a 4,2dB e isolamento tra uscite superiore a 20dB. Il dispositivo ha un'impedenza di 50?, VSWR <1,3:1 e connessioni N femmina. La costruzione compatta e robusta (99 x 39 x 28mm, peso 0,15kg) lo rende adatto a installazioni anche in spazi limitati.

• Banda operativa: 50-1000MHz
• Numero di vie: 2
• Potenza max in ingresso: 2W
• Perdita di inserzione: <4,2dB
• Isolamento tra uscite: >20dB
• VSWR: <1,3:1
• Impedenza: 50?
• Connessioni: N femmina
• Dimensioni: 99 x 39 x 28mm
• Peso: circa 0,15kg
• Temperatura operativa: -30°C à· +60°C
• Montaggio: 4 fori Ø3,2mm

Il tapper multibanda Amphenol Procom PRO TAP88 5850 10dB 4.3/10(f) è ideale per l'integrazione in sistemi DAS e reti RF su larga banda (88-5850MHz). Con accoppiamento fisso di 10dB, permette di estrarre una porzione del segnale RF senza compromettere la qualità  della linea principale.

Progettato per gestire fino a 500W di potenza in ingresso, offre bassa perdita di inserzione e mantiene valori di VSWR equilibrati su tutta la gamma di frequenze. L'intermodulazione passiva è contenuta entro ‰¤-153dBc, garantendo prestazioni elevate anche in ambienti sensibili. Dotato di connettore 4.3 10 femmina, staffe di montaggio integrate e certificazione IP67, è perfetto per installazioni interne o esterne con elevata robustezza.

• Banda operativa: 88-5850MHz
• Fattore di accoppiamento: 10dB
• Potenza massima in ingresso: 500W
• Perdita di inserzione: bassa su tutta la banda (specifiche disponibili)
• VSWR: con simmetria adeguata su tutte le porte
• Intermodulazione passiva: ‰¤-153dBc (2x43dBm)
• Impedenza: 50?
• Connessione: 4.3 10 femmina
• Montaggio: staffe con foro Ø6,5mm
• Protezione: IP67; temperatura operativa -30°C à· +60°C
• Dimensioni: circa 167x32x62mm; peso ~0,51kg

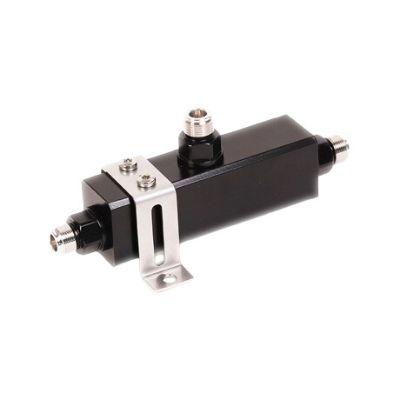

Il PowerTapper multibanda di Amphenol Procom copre le frequenze da 88 a 5850 MHz e preleva una parte del segnale dalla linea principale con coupling di 4,8 dB. La potenza massima in ingresso di 500 W e la ridotta insertion loss sull'intera gamma di frequenza favoriscono l'impiego in sistemi ad antenna distribuita all'interno di edifici o tunnel.

La struttura simmetrica rispetto alla linea principale assicura le stesse prestazioni VSWR da entrambi i lati. Il dispositivo dispone di connessioni N femmina, protezione IP67 e conformità RoHS.

Caratteristiche principali

• Frequenza operativa da 88 a 5850 MHz.
• Coupling nominale di 4,8 dB.
• Potenza massima in ingresso di 500 W.
• Impedenza di 50 Ohm.
• Group delay sulla porta coupled inferiore a 0,8 ns.
• Group delay sulla linea passante inferiore a 0,6 ns.
• Intermodulazione passiva inferiore a -153 dBc con 2 x 43 dBm.
• Total loss inferiore a 2,10 dB da 88 a 1550 MHz.
• Total loss inferiore a 2,30 dB da 1710 a 2700 MHz.
• Total loss inferiore a 2,80 dB da 3400 a 3500 MHz.
• Total loss inferiore a 3,00 dB da 3500 a 4500 MHz.
• Total loss inferiore a 3,50 dB da 5000 a 5850 MHz.
• Struttura simmetrica rispetto alla linea principale.
• Connessioni N femmina.
• Protezione IP67 e conformità RoHS.
• Temperatura operativa da -30 °C a +60 °C.
• Dimensioni senza staffa di 167 x 32 x 62 mm.
• Peso approssimativo di 0,51 kg.
• Montaggio mediante due fori con diametro di 6,5 mm.

Il tapper multibanda Amphenol-Procom PRO-TAP 88-5850-6dB è progettato per applicazioni professionali in sistemi DAS o reti distribuite, con accoppiamento fisso di 6dB su tutta la banda da 88 a 5850MHz. Permette la derivazione controllata di segnale RF dalla linea principale, mantenendo prestazioni elevate anche in presenza di pi๠bande operative.

Supporta fino a 500W, con perdita di inserzione contenuta e ottima simmetria di impedenza. Le connessioni N femmina garantiscono compatibilità  con infrastrutture standard. La struttura robusta è certificata IP67 e dotata di staffe per il montaggio rapido. L'intermodulazione passiva inferiore a -153dBc lo rende ideale per ambienti RF sensibili.

• Banda operativa: 88-5850MHz
• Fattore di accoppiamento: 6dB
• Potenza massima in ingresso: 500W
• Perdita di inserzione: ‰¤1,90dB (fino a 1550MHz); secondo specifiche per frequenze superiori
• VSWR: ‰¤1,50:1 (fino a 1550MHz); ‰¤1,80:1 (fino a 5850MHz)
• Impedenza: 50?
• Intermodulazione passiva: ‰¤-153dBc (2x43dBm)
• Connessioni: N femmina
• Montaggio: staffe con foro Ø6,5mm
• Protezione: IP67
• Temperatura operativa: -30°C à· +60°C
• Dimensioni: 167x32x62mm; peso: circa 0,51kg

Il PowerTapper multibanda di Amphenol Procom copre le frequenze da 88 a 5850 MHz e preleva una parte del segnale dalla linea principale con coupling di 8 dB. La potenza massima in ingresso di 500 W e l'insertion loss molto ridotta sull'intera gamma di frequenza lo rendono adatto ai sistemi ad antenna distribuita installati in edifici o tunnel.

La struttura simmetrica rispetto alla linea principale garantisce le stesse prestazioni VSWR da entrambi i lati. Il dispositivo dispone di connessioni N femmina, protezione IP67 e conformità RoHS.

Caratteristiche principali

• Frequenza operativa da 88 a 5850 MHz.
• Coupling nominale di 8 dB.
• Potenza massima in ingresso di 500 W.
• Impedenza di 50 Ohm.
• Group delay sulla porta coupled inferiore a 0,8 ns.
• Group delay sulla linea passante inferiore a 0,6 ns.
• Intermodulazione passiva inferiore a -153 dBc con 2 x 43 dBm.
• Total loss inferiore a 1,10 dB da 88 a 1550 MHz.
• Total loss inferiore a 1,30 dB da 1710 a 2700 MHz.
• Total loss inferiore a 1,50 dB da 3400 a 4500 MHz.
• Total loss inferiore a 1,60 dB da 5000 a 5850 MHz.
• VSWR inferiore a 1,35 da 88 a 1550 MHz.
• VSWR inferiore a 1,40 da 1710 a 2700 MHz.
• VSWR inferiore a 1,50 da 3400 a 5850 MHz.
• Struttura simmetrica rispetto alla linea principale.
• Connessioni N femmina.
• Protezione IP67 e conformità RoHS.
• Temperatura operativa da -30 °C a +60 °C.
• Dimensioni senza staffa di 167 x 32 x 62 mm.
• Peso approssimativo di 0,51 kg.
• Montaggio mediante due fori con diametro di 6,5 mm.

Il dipolo ripiegato UHF a centro alimentato di Amphenol Procom copre la gamma di frequenza 380-470 MHz ed è progettato per applicazioni PMR e Trunked Radio. La struttura robusta e il grado di protezione IP68 favoriscono un funzionamento affidabile in condizioni ambientali difficili.

È possibile installare più dipoli su una torre e collegarli mediante un phasing harness per creare un array impilato ad alto guadagno. L'antenna supporta una potenza massima in ingresso di 150 W ed è dotata di connettore N femmina su cavo RG213/U da 3 m.

• Gamma di frequenza da 380 a 470 MHz.
• Struttura a dipolo ripiegato UHF a centro alimentato.
• Compatibilità con applicazioni PMR e Trunked Radio.
• Potenza massima in ingresso di 150 W.
• Guadagno di 0 dBd.
• Impedenza di 50 Ohm.
• VSWR inferiore a 1,5:1.
• Polarizzazione lineare verticale oppure orizzontale.
• Ampiezza del fascio sul piano E di 80 gradi.
• Copertura omnidirezionale sul piano H dipendente dalla distanza di montaggio dal palo.
• Protezione antistatica con tutte le parti metalliche collegate a terra in corrente continua.
• Grado di protezione IP68.
• Connettore N femmina su cavo RG213/U da 3 m.
• Struttura in alluminio con balun completamente incapsulato.
• Dimensioni di 1000 x 310 x 95 mm.
• Peso approssimativo di 2,4 kg.
• Carico al vento di 82 N a 160 km/h.
• Staffe di montaggio disponibili separatamente.
