Antenne e filtri

Lo APS 03 WBS LP DF CC di Amphenol Procom è uno splitter di potenza a 3 vie progettato per impianti RF professionali come sistemi DAS, combinatori o applicazioni di distribuzione antenna. Copre l'intera gamma da 380 a 2700MHz e assicura elevate prestazioni grazie a una perdita di inserzione inferiore a 0,3dB e uno SWR <1,25. Gestisce fino a 500W di potenza continua con picchi fino a 1,5kW, mantenendo un PIM <-153dBc. La protezione IP65 ne consente l'uso in ambienti interni ed esterni, anche in condizioni ambientali difficili.

• Banda operativa 380-2700MHz
• 3 vie con split loss 4,8dB
• Perdita di inserzione ‰¤0,3dB
• VSWR <1,25:1, impedenza 50ohm
• Potenza media 500W, picco 1,5kW
• PIM3 <-153dBc (2x43dBm)
• Connettori 7/16DIN femmina
• Grado di protezione IP65, adatto a uso indoor e outdoor
• Temperatura operativa -35°C à· +70°C
• Montaggio a parete tramite fori Ø4mm
• Peso circa 1,74kg

Il divisore di potenza Amphenol Procom APS 03 WBS LP NF CC è un dispositivo a tre vie progettato per distribuire segnali RF su un'ampia gamma di frequenze, da 380 a 2700MHz. Con una potenza nominale massima di 300W e la capacità  di sostenere picchi fino a 1,5kW, garantisce affidabilità  e sicurezza anche nelle configurazioni pi๠esigenti.

Presenta una perdita d'inserzione limitata a 0,3dB, VSWR inferiore a 1,3:1 e intermodulazione passiva contenuta (‰¤-153dBc), assicurando elevata qualità  del segnale nelle reti DAS o in infrastrutture RF distribuite. La struttura robusta, equipaggiata con connettori N femmina e certificata IP65, permette installazioni all'aperto o in ambienti industriali, garantendo resistenza alle intemperie.

• Banda operativa: 380-2700MHz
• Configurazione: 3 vie
• Perdita d'inserzione: 0,3dB
• Perdita di split: 4,8dB
• VSWR: <1,3:1
• Potenza max ingresso: 300W continua; 1,5kW picco
• Intermodulazione passiva: ‰¤-153dBc (2 x 43dBm)
• Impedenza: 50?
• Connessioni: N femmina
• Grado di protezione: IP65
• Temperatura operativa: -35°C à· +70°C
• Peso: circa 0,64kg
• Montaggio: 4 fori Ø 3,2mm
• Conformità : RoHS

Il divisore di potenza Amphenol Procom APS 04 WBS LP NF CC è un dispositivo robusto a quattro vie progettato per la distribuzione del segnale RF su un'ampia gamma da 380 a 2700MHz. è ideale per sistemi DAS, infrastrutture multiservizio o installazioni che richiedono una suddivisione uniforme del segnale su pi๠uscite.

Supporta una potenza massima continua di 300W e picchi fino a 1,5kW, con perdita di inserzione contenuta in soli 0,4dB e split loss di 6dB. Il dispositivo garantisce basso livello di intermodulazione passiva (<-153dBc) e un VSWR inferiore a 1,3:1. Costruito con connettori N femmina, il corpo compatto e certificato IP65 agevola l'integrazione in ambienti interni o esterni.

• Banda operativa: 380-2700MHz
• Numero di vie: 4
• Potenza max ingresso: 300W; picco 1,5kW
• Perdita di inserzione: 0,4dB
• Split loss: 6dB
• VSWR: <1,3:1
• Impedenza: 50?
• Intermodulazione passiva: <-153dBc (2x43dBm)
• Connessioni: N femmina
• Protezione: IP65; temperatura operativa -35°C à· +70°C
• Peso: circa 0,73kg
• Montaggio: 4 fori Ø3,2mm
• Conformità : RoHS

Il connettore BFME BNC (codice 140000030) di Amphenol-Procom consente l'adattamento tra antenne portatili con attacco FME e dispositivi dotati di connettore BNC maschio. Perfettamente compatibile con l'intera gamma di antenne portatili con sistema BFME, mantiene l'impedenza nominale di 50? e garantisce una connessione solida e affidabile per applicazioni RF mobili o professionali.

• Adattatore FME femmina †’ BNC maschio
• Impedenza nominale 50 ?
• Colore nero, parte della linea BFME-Connectors
• Codice prodotto 140000030
• Compatibile con antenne portatili BFME

L'adattatore BFME N di Amphenol Procom consente di collegare un'antenna portatile con connettore FME femmina a un dispositivo dotato di ingresso N femmina. Parte della serie BFME Connectors, realizzato in colore nero e con robusta interfaccia RF, garantisce impedenza nominale di 50? e facilita l'utilizzo di antenne intercambiabili nelle installazioni portatili.

• Adattatore da FME femmina a N femmina
• Impedenza 50 ?
• Colore nero, design compatto
• Compatibile con la linea di antenne portatili BFME
• Connessione affidabile e durevole per uso RF

L'adattatore BFME-TNC di Amphenol-Procom è progettato per collegare antenne portatili con attacco FME femmina a dispositivi dotati di connettore TNC maschio. Appartenente alla serie BFME, rappresenta una soluzione pratica e versatile per garantire la compatibilità  tra diverse configurazioni radio.

La struttura compatta e resistente, con finitura nera, lo rende adatto anche a contesti professionali e operativi. Facile da installare, è ideale per l'uso in movimento, in veicoli o in situazioni in cui è necessario un rapido adattamento dell'interfaccia di connessione.

• Tipo: adattatore FME femmina †’ TNC maschio
• Compatibile con antenne portatili serie FME
• Parte della gamma intercambiabile BFME
• Colore: nero
• Codice prodotto: 140000031
• Materiali robusti per uso professionale
• Facile installazione e rimozione

Filtro passa-banda VHF modello BPF 2/3-150H progettato per applicazioni in cui è necessaria la separazione di frequenze ravvicinate nella banda 152"175 MHz. E' particolarmente adatto come pre-selettore per limitare l'ingresso di segnali indesiderati su ricevitori co-installati con trasmettitori nella stessa postazione.

Il filtro è costituito da tre cavità  ad alta selettività , con perdita di inserzione ‰¤ 1 dB per una potenza di 150 W, oppure ‰¤ 2 dB per potenze fino a 75 W. Costruito con materiali durevoli come alluminio estruso, acciaio zincato e isolanti in teflon, è dotato di connettore N femmina e rivestimento in vinile nero per una maggiore protezione. La taratura di fabbrica garantisce precisione e stabilità  operativa anche in ambienti gravosi.

Il filtro Amphenol Procom BPF 2/4-6-N(f) è un passa-banda compatto progettato per ridurre le interferenze fuori banda nella gamma VHF 160 MHz. Utilizza quattro cavità  elicoidali accoppiate da aperture per ottenere alta selettività  e un'ottima attenuazione al di fuori della banda utile.

Con una larghezza di banda di 6 MHz, una potenza massima di 35 W e una perdita di inserzione ‰¤ 1,5 dB (tipica 1,2 dB), è adatto sia come pre-filtro in ricezione che come filtro in uscita su trasmettitori. Realizzato in alluminio estruso e acciaio con rivestimento vinilico nero, è resistente e compatto, con connettori N femmina standard.

• Banda operativa: 144-175 MHz
• Larghezza di banda: 6 MHz
• Potenza massima: 35 W
• Perdita di inserzione: ‰¤ 1,5 dB (tipica 1,2 dB)
• VSWR: < 1,5:1
• Impedenza: 50 ohm
• Connettori: N femmina
• Dimensioni: 165 x 104 x 33 mm
• Peso: circa 0,5 kg
• Temperatura operativa: -30 °C à· +60 °C
• Materiali: alluminio estruso, acciaio, rivestimento vinilico nero

Il filtro Amphenol Procom BPF2/6 1.5N(f) è progettato per applicazioni RF professionali nella banda VHF 160MHz. Utilizza quattro cavità  elicoidali accoppiate tramite aperture per ottenere alta selettività  in un corpo compatto e robusto.

La larghezza di banda di 1,5MHz lo rende adatto per l'uso come filtro d'ingresso per ricevitori o come filtro d'uscita per trasmettitori, con una potenza massima di 35W. Offre perdita di inserzione ‰¤2,5dB (tipica 1,6dB), VSWR <1,5:1 e impedenza di 50?. La costruzione in alluminio estruso e acciaio con finitura vinilica garantisce durata anche in ambienti difficili.

• Banda operativa: 144-175MHz
• Larghezza di banda: 1,5MHz
• Potenza massima: 35W
• Perdita di inserzione: ‰¤2,5dB (tipica 1,6dB)
• VSWR: <1,5:1
• Impedenza: 50?
• Connessione: N femmina
• Dimensioni: 165 x 154 x 33mm
• Peso: circa 0,5kg
• Temperatura operativa: -30°C à· +60°C
• Materiali: alluminio estruso, acciaio, rivestimento vinile nero

Il filtro passa-banda Amphenol-Procom BPF 300-500MHz con connettori BNC femmina è progettato per l'uso in sistemi RF dove è necessario bloccare segnali indesiderati al di fuori della banda di interesse. Basato su una rete LC, garantisce stabilità  e prestazioni elevate su un'ampia gamma UHF.

Supporta potenze fino a 35W, con perdita di inserzione ‰¤1,0dB (tipica 0,7dB) e VSWR <1,5:1. Il filtro ha dimensioni compatte (50x21x52mm), pesa circa 60g ed è rivestito in vinile nero anticorrosione. è disponibile anche in versioni con connettori FME, TNC o SMA, per una maggiore flessibilità  d'uso.

• Banda operativa: 300-500MHz
• Tipo: filtro passa-banda a rete LC
• Perdita di inserzione: ‰¤1,0dB (tip. 0,7dB)
• Potenza massima: 35W
• Impedenza: 50?
• VSWR: <1,5:1
• Connessioni: BNC femmina
• Dimensioni: 50x21x52mm
• Peso: circa 60g
• Rivestimento: vinile nero anticorrosione
• Temperatura operativa: -30°C à· +60°C

Il filtro passa banda BPF70/3 è un componente professionale progettato per operare nella banda da 380 a 470MHz. Costituito da tre risonatori a 1/4 con accoppiamento interno, è ideale come pre selettore per ricevitore o come filtro spurie per trasmettitori fino a 50W. La costruzione impiega materiali selezionati: alloggiamento in alluminio estruso, chassi in ottone e isolamento in teflon per cavi e connettori. Il rivestimento in vinile nero protegge da corrosione, assicurando lunga durabilità  e prestazioni costanti anche da 30°C a +60°C.

• Passa banda 380 470MHz con banda utile di 4MHz
• Perdite di inserzione ‰¤1.4dB, VSWR <1.5:1
• Impedanza 50?, potenza massima in ingresso 50W
• Connessioni N(f); su richiesta BNC(f), TNC(f), UHF(f) o SMA(f)
• Dimensioni compatte 225x77x33mm (con connettori), peso circa 0,55kg
• Robusta costruzione metallica con rivestimento protettivo in vinile
• Funzionamento garantito in un ampio range ambientale ( 30°C/+60°C)

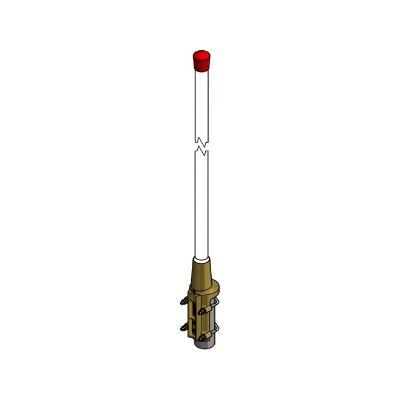

L'antenna Amphenol Procom CXL108 185C è una soluzione omnidirezionale e robusta per applicazioni stazionarie e marine su 108-185MHz. Il radiatore è completamente protetto da un tubo di vetroresina con rivestimento in poliuretano, assicurando lunga durata in ambienti esposti agli agenti atmosferici.

Progettata per essere montata su tubi con diametro compreso tra 27 e 65mm, prevede il passaggio del cavo esterno o interno al tubo di supporto. Tutte le parti metalliche sono collegate a terra DC, garantendo protezione da scariche atmosferiche. L'antenna offre un guadagno di 0dBi, VSWR <2,5:1 e larghezza di banda di 75MHz, fino a 40W di potenza in ingresso, ideale per stazioni critiche che richiedono resistenza e affidabilità .

• Frequenza operativa: 108-185MHz
• Guadagno: 0dBi
• Polarizzazione: verticale, colineare omnidirezionale
• Potenza massima: 40W
• VSWR: <2,5:1
• Impedenza: 50?
• Montaggio: tubo Ø27-65mm
• Protezione antistatica: tutte le parti metalliche a terra DC
• Costruzione: radome in vetroresina poliuretanica, staffa in alluminio
• Materiali: vetroresina, alluminio resistente all'acqua di mare
• Larghezza di banda: 75MHz
• Area al vento: 0,062m²; carico al vento: 73N a 160km/h
• Altezza: circa 1640mm; peso: circa 3,5kg
• Protezione: IP56; temperatura operativa -30°C à· +70°C
• Resistenza al vento: sopravvivenza fino a 200km/h
