Atel Antennas

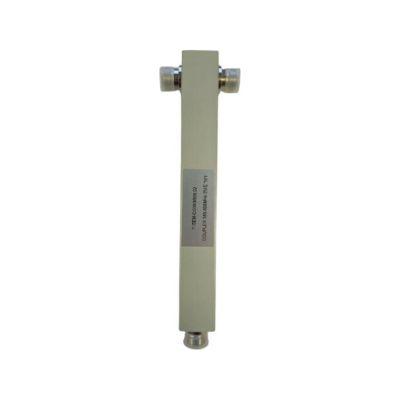

Il coupler 2 vie 380/600 MHz di Atel-Antennas è progettato per installazioni indoor e outdoor. La struttura in alluminio bianco con grado di protezione IP65 integra connessioni N femmina e presenta un'impedenza di 50 Ohm.

Il dispositivo gestisce una potenza di 300 W e supporta una potenza massima di 500 W. Il peso netto è di 330 più o meno 20 g, mentre la temperatura operativa è compresa tra -40 e +80 gradi C.

• Range di frequenza da 380 a 600 MHz
• Configurazione coupler a 2 vie
• Connessioni N femmina
• Impedenza di 50 Ohm
• V.S.W.R. minore o uguale a 1,3
• V.S.W.R. con una porta aperta minore o uguale a 2,2
• Split loss minore o uguale a 3,3 dB
• Potenza gestita di 300 W
• Potenza massima di 500 W
• Grado di protezione IP65
• Temperatura operativa da -40 a +80 gradi C
• Struttura in alluminio di colore bianco
• Installazione indoor e outdoor
• Conformità RoHS

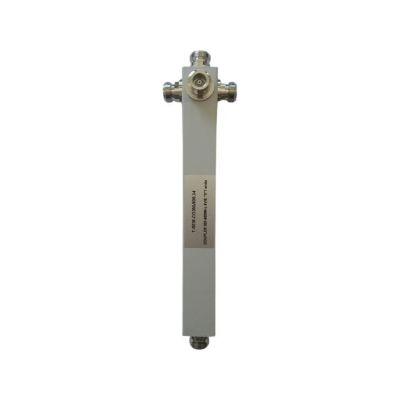

Il coupler 4 vie 380/600 MHz N femmina di Atel-Antennas è realizzato in alluminio e progettato per il montaggio indoor e outdoor. La protezione IP65 e la temperatura operativa compresa tra -40 e +80 °C ne favoriscono l’impiego in diverse condizioni ambientali.

Il dispositivo offre un’impedenza di 50 Ohm, un insertion loss inferiore a 7 dB e una potenza gestita di 300 W, con un valore massimo di 500 W. La conformità RoHS completa le caratteristiche tecniche del prodotto.

• Gamma di frequenza da 380 a 600 MHz.
• Configurazione a 4 vie.
• Connettori N femmina.
• Impedenza di 50 Ohm.
• VSWR da 1 a 1,9.
• VSWR con una porta aperta minore o uguale a 2,5.
• Insertion loss inferiore a 7 dB.
• PIM minore o uguale a -160 dBc a 2 x 43 dBm.
• Potenza gestita di 300 W.
• Potenza massima di 500 W.
• Struttura in alluminio di colore bianco.
• Grado di protezione IP65.
• Montaggio indoor e outdoor.
• Temperatura operativa da -40 a +80 °C.
• Conformità RoHS.

L'antenna array Atel Antennas è progettata per la banda UHF/TETRA 400-470MHz, con configurazione a quattro dipoli ripiegati che garantisce un guadagno di 10dBi e una potenza massima di 600W. L'impedenza standard è di 50?, mentre il VSWR è inferiore a 1,6, per trasmissioni affidabili e di alta qualità .

Costruita con boom in lega di alluminio ENAW 6082, elementi in ENAW 6060 e minuteria in acciaio inox, la struttura beneficia di un trattamento anticorrosione fosfo cromo conforme RoHS. è adatta per installazioni in ambienti esterni esposti a condizioni critiche, resistendo a venti fino a 160km/h e temperature da -40°C a +85°C. L'antenna misura 2500mm e pesa 11000g. Si monta su pali di diametro compreso tra 33 e 60mm ed è dotata di connettore N femmina, sistema a massa DC e foro per il drenaggio della condensa.

• Banda: UHF 400-470MHz
• Configurazione: array con quattro dipoli ripiegati
• Impedenza: 50?
• Guadagno: 10dBi
• Potenza max: 600W
• VSWR: <1,6
• Polarizzazione: verticale
• Connettore: N femmina
• Materiali: alluminio ENAW 6082/6060, acciaio inox
• Trattamento: fosfo cromo, conforme RoHS
• Resistenza al vento: fino a 160km/h
• Temperatura operativa: -40°C à· +85°C
• Dimensioni: 2500mm
• Peso: 11000g
• Sistema a massa DC e foro di drenaggio
• Montaggio: pali Ø33-60mm

L'antenna Yagi a singolo direttore di Atel Antennas è progettata per coprire la banda VHF 140-174MHz con un impedenza di 50?. Offre un guadagno di circa 3dBi, supportando potenze fino a 150W e garantendo un VSWR inferiore a 1,5 per trasmissioni efficienti.

La polarizzazione può essere selezionata tra verticale e orizzontale, offrendo flessibilità  per diverse esigenze di comunicazione. è costruita con boom e elementi in acciaio inox AISI304, minuteria anch'essa in inox, con trattamento resistente alle intemperie. L'antenna resiste a venti fino a 160km/h e opera in un range di temperatura da -40°C a +85°C. Le dimensioni sono 670x890mm, con un peso di 2800g. Include connettore N femmina, sistema a massa DC e foro di drenaggio della condensa. Kit di montaggio da 750g incluso :contentReference[oaicite:3]{index=3}.

• Banda VHF: 140-174MHz
• Tipo: Yagi a singolo direttore
• Impedenza: 50?
• Guadagno: circa 3dBi
• Potenza max: 150W
• VSWR: <1,5
• Polarizzazione: verticale o orizzontale
• Connettore: N femmina
• Materiali: acciaio inox AISI304
• Dimensioni: 670x890mm
• Peso: 2800g (antenna) + 750g kit
• Resistenza al vento: fino a 160km/h
• Temperatura operativa: -40°C à· +85°C
• Sistema a massa DC e foro anticondensa

L'antenna Yagi Atel Antennas a singolo elemento per banda UHF 350-430MHz è concepita per garantire una copertura direzionale efficiente in contesti professionali. è ideale per impianti che necessitano di un'antenna robusta e compatta per trasmissioni selettive nella gamma UHF.

La configurazione con un solo elemento consente un'installazione semplice e rapida. è particolarmente adatta a sistemi radio che operano in un intervallo di frequenze ampio, offrendo stabilità  di funzionamento anche in condizioni ambientali variabili. La struttura e i materiali garantiscono durabilità  per applicazioni permanenti in esterni.

• Banda: UHF 350-430MHz
• Tipo: Yagi a singolo elemento
• Uso: trasmissioni direzionali professionali
• Struttura: compatta e adatta ad ambienti esterni

L'antenna Yagi a singolo direttore di Atel Antennas è ottimizzata per la banda UHF 400-470MHz, con impedenza di 50? e un guadagno stimato attorno a 3dBi. Supporta potenze fino a 150W e mantiene un VSWR inferiore a 1,5, garantendo trasmissioni direzionali efficienti e con bassa perdita.

La polarizzazione può essere orientata verticalmente o orizzontalmente in base alle esigenze operative. è costruita con boom in lega di alluminio ENAW 6082, elementi in ENAW 6060 e minuteria in acciaio inox, con trattamento anticorrosione conforme RoHS. Progettata per resistere a condizioni estreme, supporta venti fino a 160km/h e temperature da -40°C a +85°C. è dotata di sistema a massa DC e foro per il drenaggio della condensa. Il montaggio avviene su palo con diametro 33-60mm tramite connettore N femmina, rendendola adatta a installazioni fisse professionali.

• Banda: UHF 400-470MHz
• Tipo: Yagi a singolo direttore
• Impedenza: 50?
• Guadagno: ca. 3dBi
• Potenza max: 150W
• VSWR: <1,5
• Polarizzazione: verticale o orizzontale
• Connettore: N femmina
• Materiali: alluminio ENAW 6082/6060, acciaio inox
• Resistenza al vento: fino a 160km/h
• Temperatura operativa: -40°C à· +85°C
• Sistema a massa DC e foro di drenaggio
• Montaggio: pali Ø33-60mm

L'antenna Yagi a 2 elementi di Atel Antennas copre la banda VHF 154-174MHz con impedenza 50?, offrendo un guadagno efficace di 5dBi e supportando potenza fino a 150W. Lo VSWR inferiore a 1,5 garantisce elevata efficienza nell'emissione e nella ricezione del segnale.

Grazie alla polarizzazione selezionabile (verticale o orizzontale), l'antenna è ideale per scenari di comunicazione direzionale su veicoli o installazioni su palo. La struttura è robusta: boom in lega di alluminio ENAW 6082, elementi in ENAW 6060, minuteria in acciaio inox e trattamento Surtec650 conforme RoHS. Supporta venti fino a 160km/h e temperature estreme tra -40°C e +85°C.

Le dimensioni compatte (615x955mm) e il peso relativamente contenuto (2300g) facilitano l'installazione su pali con diametro da 33a60mm. L'antenna è dotata di connettore N-femmina e include sistema di messa a terra DC con foro per drenaggio della condensa. è perfetta per applicazioni VHF direzionali con requisiti elevati di performance ambientale.

• Banda VHF 154-174MHz
• Impedenza: 50?
• Guadagno: 5dBi
• Potenza max: 150W
• VSWR: <1,5
• Polarizzazione: verticale o orizzontale
• Connettore: N femmina
• Front-to-back ratio: >9dB
• Montaggio: pali Ø33-60mm
• Materiali: alluminio ENAW 6082/6060, acciaio inox, trattamento Surtec650
• Resistenza al vento: fino a 160km/h
• Temperatura operativa: -40°C à· +85°C
• Dimensioni: 615x955mm
• Peso: 2300g
• Sistema di messa a terra DC e foro drenaggio

L'antenna Yagi a 3 elementi Atel Antennas in acciaio zincato è progettata per applicazioni professionali nella banda VHF 146-174MHz. Offre impedenza di 50?, guadagno di 4dB rispetto al dipolo 1/2, e gestisce potenze fino a 380W a 50°C, garantendo prestazioni elevate anche in ambienti difficili.

La polarizzazione può essere selezionata tra verticale e orizzontale. Il VSWR è inferiore a 1,3 per una risposta efficiente. Realizzata con struttura in acciaio zincato a caldo e minuteria in acciaio inox, l'antenna è progettata per resistere a vento fino a 200km/h e a temperature da -40°C a +85°C. Le dimensioni sono 1100x750mm e il peso netto è di 7,5kg.

è dotata di connettore N femmina, sistema a massa DC e foro di drenaggio. Il montaggio avviene su pali con diametro da 60 a 125mm mediante apposite staffe. Una soluzione robusta e affidabile per la trasmissione direzionale in ambienti esigenti.

• Banda VHF: 146-174MHz
• Elementi: 3
• Impedenza: 50?
• Guadagno: 4dB (rispetto a dipolo 1/2)
• Potenza max: 380W (a 50°C)
• VSWR: <1,3
• Polarizzazione: verticale o orizzontale
• Connettore: N femmina
• Materiali: acciaio zincato a caldo, inox
• Montaggio: pali Ø60-125mm
• Dimensioni: 1100 x 750mm
• Peso: 7500g
• Resistenza al vento: 200km/h
• Temperatura operativa: -40°C à· +85°C
• Sistema a massa DC e foro anticondensa

L'antenna Yagi a 3 elementi di Atel Antennas opera nella banda VHF 154-174MHz, garantendo un guadagno di circa 7dBi e gestione della potenza fino a 100W. Grazie all'impedenza di 50? e al VSWR inferiore a 1,5, offre prestazioni affidabili e direzionali per applicazioni radio veicolari o da palo.

Realizzata con boom in lega di alluminio ENAW 6082, elementi in ENAW 6060 e minuteria in acciaio inox, l'antenna è resistente fino a venti di 160km/h e a temperature tra -40°C e +85°C. Le dimensioni compatte (circa 300x700mm) e il peso di circa 1000g facilitano l'installazione. Si monta facilmente su pali di diametro 33-60mm tramite attacco con connettore N femmina. Ideale per applicazioni direzionali in contesti VHF.

• Tipologia: antenna Yagi 3 elementi VHF
• Banda VHF: 154-174MHz
• Impedenza: 50?
• Guadagno: circa 7dBi
• Potenza max: 100W
• Polarizzazione: verticale, emissione direzionale
• VSWR: <1,5
• Connettore: N femmina
• Montaggio: pali Ø33-60mm
• Materiali: boom in ENAW 6082, elementi in ENAW 6060, minuteria in acciaio inox
• Resistenza al vento: fino a 160km/h
• Temperatura operativa: -40°C à· +85°C
• Dimensioni: circa 300x700mm
• Peso: circa 1000g

L'antenna Yagi a 3 elementi 350-430 MHz di Atel-Antennas è progettata per applicazioni nella banda 350-430 MHz e combina struttura a 3 elementi, guadagno di 7 dBi e impedenza di 50 Ohm. Supporta polarizzazione verticale o orizzontale, utilizza un connettore N-female e può essere installata su pali con diametro da 33 a 60 mm.

Atel-Antennas realizza questo modello con boom in lega di alluminio EN AW-6082, elementi in lega di alluminio EN AW-6060, viti e dadi in acciaio inox e trattamento Surtec650 conforme a specifica RoHS. Il dispositivo è inoltre dotato di sistema DC grounded con condensing hole e offre una resistenza al vento fino a 160 Km/h, con temperatura di esercizio da -40 a +85 °C.

• Antenna Yagi a 3 elementi
• Frequenza operativa 350-430 MHz
• Guadagno di 7 dBi
• Impedenza di 50 Ohm
• V.S.W.R minore di 1,5
• Polarizzazione verticale o orizzontale
• Connettore N-female
• Montaggio su pali da 33 a 60 mm di diametro
• Potenza massima di 150 W
• Resistenza al vento fino a 160 Km/h
• Temperatura di esercizio da -40 a +85 °C
• Dimensioni 380 x 560 mm
• Peso netto di 1300 g
• Boom in lega di alluminio EN AW-6082
• Elementi in lega di alluminio EN AW-6060
• Viti e dadi in acciaio inox
• Trattamento Surtec650 conforme a specifica RoHS
• Sistema DC grounded con condensing hole

L'antenna Yagi a 3 elementi di Atel Antennas è progettata per la banda UHF 400-470MHz, con guadagno di 7dBi, impedenza 50? e potenza fino a 150W. Il VSWR <1,5 e il rapporto front-to-back >16dB assicurano trasmissioni direzionali affidabili ed efficienti.

La polarizzazione è selezionabile tra verticale e orizzontale, offrendo flessibilità  di configurazione. I materiali utilizzati includono boom in lega di alluminio ENAW 6082, elementi in ENAW 6060 e minuteria in acciaio inox, con trattamento superficiale conforme RoHS. L'antenna è resistente a vento fino a 160km/h e temperature da -40°C a +85°C. Le dimensioni sono 360x615mm e il peso è di 2000g. Include sistema di messa a terra DC e foro per drenaggio condensa, con connettore N femmina per integrazione facile in sistemi professionali.

• Banda UHF: 400-470MHz
• Impedenza: 50?
• Guadagno: 7dBi
• Potenza max: 150W
• Polarizzazione: verticale o orizzontale
• VSWR: <1,5
• Front to back ratio: >16dB
• Connettore: N femmina
• Materiali: boom ENAW 6082, elementi ENAW 6060, viteria inox
• Trattamento: fosfo-cromo conforme RoHS
• Resistenza al vento: fino a 160km/h
• Temperatura operativa: -40°C à· +85°C
• Dimensioni: 360x615mm
• Peso: 2000g
• Sistema a massa DC e foro di drenaggio

L'antenna Yagi a 3 elementi di Atel Antennas è progettata per la banda VHF 70-76MHz, con impedenza standard 50? e un guadagno di 7dBi. Supporta potenze fino a 100W e mantiene un VSWR inferiore a 1,6, garantendo trasmissioni efficienti e di qualità .

La polarizzazione è selezionabile tra verticale e orizzontale. La struttura è costruita con boom in lega di alluminio ENAW 6082, elementi in ENAW 6060 e minuteria in acciaio inox, trattata con Surtec650 conforme RoHS. L'antenna resiste a vento fino a 120km/h e funziona da -40°C a +85°C. Con dimensioni di 1800x2000mm e peso di 5500g, è dotata di connettore N femmina, sistema a massa DC e foro per il drenaggio della condensa, offrendo una soluzione direzionale robusta per installazioni professionali in esterni.

• Banda VHF: 70-76MHz
• Configurazione: Yagi a 3 elementi
• Impedenza: 50?
• Guadagno: 7dBi
• Potenza max: 100W
• VSWR: <1,6
• Polarizzazione: verticale o orizzontale
• Front to back ratio: >10dB
• Connettore: N femmina
• Materiali: boom ENAW 6082, elementi ENAW 6060, minuteria inox
• Trattamento: Surtec650 conforme RoHS
• Resistenza al vento: fino a 120km/h
• Temperatura operativa: -40°C à· +85°C
• Dimensioni: 1800x2000mm
• Peso: 5500g
• Sistema a massa DC e foro drenaggio
• Montaggio: pali Ø33-60mm
