Amphenol Procom

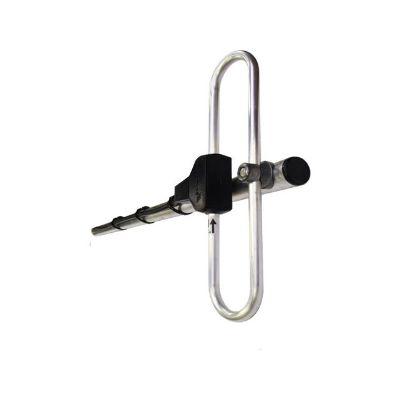

Il dipolo ripiegato UHF a centro alimentato di Amphenol Procom copre la gamma di frequenza 380-470 MHz ed è progettato per applicazioni PMR e Trunked Radio. La struttura robusta e il grado di protezione IP68 favoriscono un funzionamento affidabile in condizioni ambientali difficili.

È possibile installare più dipoli su una torre e collegarli mediante un phasing harness per creare un array impilato ad alto guadagno. L'antenna supporta una potenza massima in ingresso di 150 W ed è dotata di connettore N femmina su cavo RG213/U da 3 m.

• Gamma di frequenza da 380 a 470 MHz.
• Struttura a dipolo ripiegato UHF a centro alimentato.
• Compatibilità con applicazioni PMR e Trunked Radio.
• Potenza massima in ingresso di 150 W.
• Guadagno di 0 dBd.
• Impedenza di 50 Ohm.
• VSWR inferiore a 1,5:1.
• Polarizzazione lineare verticale oppure orizzontale.
• Ampiezza del fascio sul piano E di 80 gradi.
• Copertura omnidirezionale sul piano H dipendente dalla distanza di montaggio dal palo.
• Protezione antistatica con tutte le parti metalliche collegate a terra in corrente continua.
• Grado di protezione IP68.
• Connettore N femmina su cavo RG213/U da 3 m.
• Struttura in alluminio con balun completamente incapsulato.
• Dimensioni di 1000 x 310 x 95 mm.
• Peso approssimativo di 2,4 kg.
• Carico al vento di 82 N a 160 km/h.
• Staffe di montaggio disponibili separatamente.

L'antenna Yagi modello S.6Y 405 è una soluzione professionale per comunicazioni UHF (380-430MHz), progettata per applicazioni PMR, TETRA e Telemetry. Con sei elementi in alluminio e boom da 32mm di diametro, garantisce robustezza meccanica e durabilità  in condizioni ambientali difficili. Il guadagno di 8,5dBd (10,7dBi) e il VSWR inferiore a 1,5:1 assicurano prestazioni RF di livello elevato per sistemi di comunicazione affidabili.

La connessione è realizzata con un cavo RG213/U lungo 3m terminato N(f), facilitando l'integrazione nell'infrastruttura esistente. La polarizzazione è lineare (verticale o orizzontale) e il rapporto front to back superiore a 16dB aiuta a minimizzare le interferenze. Con potenza massima di 150W, protezione antistatica su tutte le parti metalliche e grado IP68, questa antenna è idonea per installazioni stabili e all'aperto anche in condizioni ambientali avverse.

• Frequenza operativa: 380-430MHz
• Guadagno: 8,5dBd (10,7dBi)
• VSWR: <1,5:1
• Rapporto front to back: >16dB
• Polarizzazione lineare (verticale/orizzontale)
• Potenza max: 150W
• Connessione: N(f) su cavo RG213/U da 3m
• Materiali: boom in alluminio Ø32mm, elementi Ø12,1mm, balun incapsulato
• Lunghezza: ca.1370mm; peso: ca.2,1kg
• Grado protezione: IP68; protezione antistatica metallica
• Resistenza al vento: carico 97N (160km/h)
