Amphenol Procom

Il combiner ibrido PRO-PHY450-5 permette di unire fino a cinque segnali trasmessi (o ricevuti) nella banda 380"480 MHz su un'unica antenna condivisa. E' progettato per ridurre l'ingombro e migliorare l'efficienza nei sistemi radio professionali, mantenendo prestazioni elevate in termini di isolamento e linearità .

Supporta potenze fino a 37,5 W per canale in configurazione standard, con possibilità  di estensione fino a 125 W utilizzando carichi opzionali. L'unità  è dotata di carichi da 30 W inclusi, con connettori N femmina, e presenta bassa perdita d'inserzione e isolamento superiore a 30 dB su larghezze di banda di 11 MHz. E' alloggiato in un contenitore compatto montabile su rack 19³.

• Banda operativa 380"480 MHz
• Combinazione fino a 5 canali su unica antenna
• Potenza massima 37,5 W per canale (fino a 125 W con carichi adeguati)
• Perdita di inserzione < 7,5 dB su 11 MHz
• Isolamento tra TX > 30 dB @ 11 MHz
• VSWR < 1,5:1 con tutte le porte terminate
• Carichi da 30 W inclusi
• Connettori N femmina
• Dimensioni 510 - 89 - 42 mm, peso circa 1,625 kg
• Temperatura operativa da "30 °C a +60 °C

Il combiner ibrido 2 canali 380-470 MHz 30 W è progettato per unire due trasmettitori o due ricevitori verso un’unica antenna, oppure per combinare due antenne verso un singolo dispositivo. Grazie al design broadband, opera sull’intera gamma UHF/LTE 450 senza compromettere l’isolazione tra i canali. L’unità include un carico da 30 W ed è compatibile con carichi di potenza superiore. Le prestazioni sono garantite da una perdita di inserzione ridotta, da un VSWR inferiore a 1.5:1 e da un’impedenza stabile a 50 Ω. Il dispositivo adotta connettori N(f), dimensioni compatte e un peso contenuto, assicurando facilità di installazione e funzionamento affidabile anche in condizioni ambientali variabili.

• Banda operativa 380-470 MHz
• Combiner ibrido a 2 canali per trasmettitori o ricevitori
• Potenza massima 30 W per canale (fino a 100 W con carico adeguato)
• Perdita di inserzione < 3.7 dB
• Impedenza 50 Ω
• Isolazione > 30 dB
• VSWR < 1.5:1
• Carico incluso da 30 W
• Connettori N(f)
• Dimensioni 200 × 46.7 × 70 mm
• Peso circa 0.5 kg
• Temperatura operativa da -30 °C a +60 °C

Antenna colineare professionale per banda UHF, progettata per offrire elevate prestazioni in applicazioni dove è richiesta affidabilità , robustezza e qualità  del segnale. Opera nella gamma 420"470 MHz con guadagno di 3 dBd e gestione di potenze fino a 300 W, mantenendo un basso livello di PIM (‰¤ "153 dBc) ideale per ambienti multicanale.

Il design meccanico resistente include materiali come alluminio e vetroresina, con grado di protezione IP56, resistenza al vento fino a 300 km/h e protezione da scariche atmosferiche fino a 200 kA. Il tilt elettrico è fissato a 0°, il connettore è di tipo 7/16 DIN femmina, e l'antenna mantiene un'ottima stabilità  del pattern in trasmissione grazie alla struttura colineare centre-fed.

Questa antenna colineare omnidirezionale da 6dBd è pensata per applicazioni professionali nella banda 380-430MHz, inclusi sistemi trunked e ambienti critici. Il design interno con dipolo centrale e rete di alimentazione garantisce un pattern stabile e simmetrico anche in presenza di tilt elettrico, mantenendo elevata l'efficienza su tutta la banda.

è costruita con materiali resistenti, tra cui un tubo GRP e un corpo in alluminio, per garantire durata e affidabilità  anche in condizioni estreme. Supporta fino a 300W di potenza RF continua e picchi fino a 25kW, con intermodulazione passiva inferiore a -153dBc. è inoltre protetta contro scariche da fulmine fino a 200kA, con tutte le parti metalliche collegate a massa DC. Certificata IP56, è adatta al montaggio su tubo e resiste a venti fino a 300km/h.

• Frequenza: 380-430MHz
• Guadagno: 6dBd (8,2dBi)
• VSWR: <1,5:1
• Impedenza: 50?
• Potenza massima: 300W continua; 25kW picco
• Intermodulazione passiva: -153dBc (3° ordine, 2x43dBm)
• Pattern: orizzontale omnidirezionale; verticale E-plane 16° ±1°
• Polarizzazione: verticale
• Connettori disponibili: 7/16DIN femmina, N femmina, 4.3 10 femmina
• Materiali: tubo GRP Ø53mm, corpo in alluminio
• Dimensioni: lunghezza 2900mm
• Montaggio: su tubo Ø63,5mm x350mm
• Peso: circa 8,1kg
• Resistenza al vento: 230N @160km/h; sopravvivenza fino a 300km/h
• Protezione: IP56
• Temperatura operativa: -40°C à· +70°C
• Protezione da fulmini: 200kA (10/350µs)
• Messa a terra: tutte le parti metalliche a massa DC

L'antenna ground plane heavy duty VHF di Amphenol-Procom è una soluzione ad alte prestazioni per sistemi di comunicazione radio nelle bande 108-156 MHz. Il radiatore a quarto d'onda, con cortocircuito DC, assicura eccellente messa a terra e riduzione delle interferenze statiche. Offre guadagno di 0 dBd (2,2 dBi), impedenza di 50 O e potenza massima di 1000 W. Costruita in lega di alluminio 6063T6 con finitura a polvere poliestere, garantisce resistenza meccanica e durabilità in condizioni ambientali difficili. è conforme allo standard EN 62305-1 con protezione da fulmini fino a 200 kA e resistenza al vento fino a 280 km/h. Il design include quattro radiali in alluminio e staffa di montaggio per pali fino a 60 mm, ideale per applicazioni professionali, militari e infrastrutture critiche.

• Banda di frequenza 108-156 MHz
• Guadagno 0 dBd (2,2 dBi)
• Potenza massima 1000 W
• Polarizzazione verticale e copertura omnidirezionale
• Radiatore a quarto d'onda con cortocircuito DC
• Resistenza al vento fino a 280 km/h
• Protezione da fulmini fino a 200 kA (EN 62305-1)
• Struttura in alluminio 6063T6 con finitura poliestere
• Montaggio su palo fino a 60 mm di diametro
• Peso 4,1 kg

Il cavo Amphenol Procom RG 58 FME Xtra Low Loss da 6metri è una scelta eccellente per connessioni radio dove la qualità  del segnale è fondamentale. Utilizzando il miglior RG 58 a bassa perdita, assicura attenuazione contenuta (<0,3dB/m a 900MHz) e impedenza di 50? molto precisa. I connettori FME sono progettati per minimizzare il VSWR, garantendo trasferimento massimizzato e compatibilità  con apparecchiature mobili.

Il cavo viene prodotto in controllo continuo, garantendo standard elevati e ripetibilità . Grazie alla costruzione robusta e alle prestazioni di segnale eccellenti, risulta ideale per collegamenti tra antenna e ricetrasmettitore in contesti professionali, anche in ambienti veicolari o con requisiti di affidabilità  elevata.

• Tipo: cavo RG 58 a bassa perdita con connettori FME femmina
• Lunghezza: 6m
• Perdita a 900MHz: <0,3dB/m
• Impedenza: 50? ±1%
• VSWR ottimizzato grazie al design del connettore FME
• Produzione con controllo qualità  continuo
• Robusto, adatto a uso veicolare o mobile

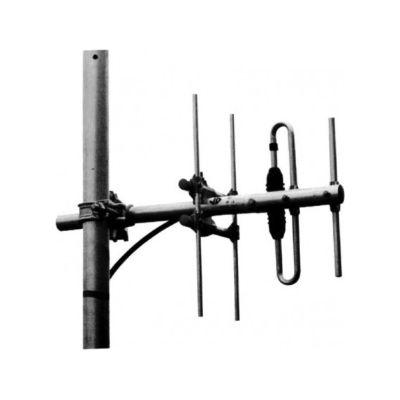

L'antenna Yagi 3 elementi low PIM per banda 380-430 MHz è progettata per applicazioni professionali che richiedono direzionalità e affidabilità operativa. Supporta una potenza massima in ingresso di 150 W e offre un guadagno di 5 dBd pari a 7,2 dBi, con impedenza di 50 ohm e VSWR inferiore a 1,5 a 1.

La polarizzazione è lineare, selezionabile verticale o orizzontale, con beamwidth a 3 dB di 70 gradi E Plane e 120 gradi H Plane e rapporto front to back superiore a 15 dB. Tutte le parti metalliche sono DC grounded per protezione antistatica. La struttura è realizzata con boom ed elementi in alluminio diametro 32 mm, balun in alluminio diametro 12,7 mm ed enclosure completamente stampato. Il collegamento avviene tramite connettore 7 16 femmina su cavo 3 m RG214 U. Lunghezza circa 650 mm, peso circa 1,6 kg e carico al vento 64 N a 160 km h.

• Frequenza operativa 380-430 MHz
• Potenza massima in ingresso 150 W
• Guadagno 5 dBd 7,2 dBi
• Impedenza 50 ohm
• VSWR inferiore a 1,5 a 1
• Polarizzazione lineare verticale o orizzontale
• Beamwidth 3 dB 70 gradi E Plane 120 gradi H Plane
• Rapporto front to back superiore a 15 dB
• Passive intermodulation meno 143 dBc terzo ordine con 2 Tx a 43 dBm
• Connettore 7 16 femmina su cavo 3 m RG214 U
• Lunghezza circa 650 mm
• Peso circa 1,6 kg
• Carico al vento 64 N a 160 km h

L'antenna Amphenol Procom S.3Y 445 è una Yagi a 3 elementi progettata per applicazioni PMR, trunked e telemetria nella banda 420-470MHz. Realizzata con componenti di alta qualità  (boom Ø32mm in alluminio e elementi Ø12,7mm), con il balun completamente incapsulato in resina per protezione dall'umidità .

Presenta un potenza massima di ingresso di 150W, con guadagno di 6dBd (8,2dBi), VSWR <1,5:1 e front-to-back ratio >15dB. Le ampiezze di fascio di 62° in E-plane e 84° in H-plane garantiscono buona direttività . La connessione è tramite N femmina fissata su cavo RG 213 da 3m. L'antenna è completamente DC messa a terra, certificata IP68 e pesa circa 1kg, con lunghezza di circa 740mm. Montaggio su staffe dedicate.

• Frequenza operativa: 420-470MHz
• Guadagno: 6dBd (8,2dBi)
• VSWR: <1,5:1
• Impedenza: 50?
• Potenza max: 150W
• Front-to-back ratio: >15dB
• 3 dB beamwidth: 62° in E-plane, 84° in H-plane
• Connessione: N femmina su cavo RG 213 da 3m
• Materiali: alluminio, balun incapsulato in resina
• Protezione: IP68; DC-grounded
• Dimensioni: lunghezza ~740mm; boom Ø32mm
• Peso: circa 1kg

L'antenna 7043420 di Amphenol Procom è una Yagi professionale a 8 elementi per banda UHF (420-470 MHz), progettata per offrire elevate prestazioni direzionali in contesti stazione base o marittimi. Grazie al guadagno di 10 dBd (12,2 dBi) e all'apertura del fascio contenuta, garantisce una copertura precisa e affidabile. La struttura in alluminio e il balun sigillato con protezione antistatica assicurano resistenza nel tempo, mentre la connessione N femmina con cavo RG213 da 3 m semplifica l'installazione.

• Guadagno 10 dBd (12,2 dBi), polarizzazione verticale o orizzontale
• Apertura 45° E-Plane, 54° H-Plane
• Impedenza 50 ohm, VSWR < 1,5:1
• Front-to-back ratio > 20 dB
• Potenza massima 150 W
• Connessione N femmina con cavo RG213 da 3 metri
• Balun protetto, struttura in alluminio con boom Ø 32 mm
• Elementi Ø 12,7 mm in alluminio, lunghezza totale 1248 mm
• Peso circa 3,3 kg, carico al vento 100 N a 160 km/h
• Protezione antistatica DC-grounded
• Staffa di montaggio disponibile separatamente

L'antenna a pannello XPOL (modello766.65.12.00) di Amphenol Procom è ottimizzata per applicazioni TETRA e UHF Trunked Radio, garantendo prestazioni stabili su ampia banda. Presenta polarizzazione incrociata ±45°, isolamento tra porte ‰¥27dB e basso livello di intermodulazione passiva (-153dBc), assicurando segnale pulito anche in ambienti RF complessi. Costruita in alluminio marino con radome ASA UV resistente, è leggera e resistente al vento, con grado di protezione IP56 per impiego esterno.

• Polarizzazione incrociata ±45°, guadagno 12dBi
• Apertura 3dB: 38° (E Plane), 68° (H Plane)
• Impedenza 50?, VSWR <1,5:1, front to back >23dB
• Isolamento tra porte ‰¥27dB, PIM -153dBc
• Potenza massima 2 x200W, PIP 25kW
• Connettori 2 x7/16DIN(f) (varianti N(f) o 4.3 10(f) disponibili)
• Corpo in alluminio 5083, radome ASA UV, colore bianco
• Dimensioni 920x400x170mm, peso circa 7kg
• Resistenza al vento 297N @160km/h, sopporta fino a300km/h
• Grado di protezione IP56, temperatura operativa da 40°C a +75°C

L'antenna a pannello 766.65.15.00 di Amphenol-Procom è una soluzione ad alte prestazioni per reti TETRA e sistemi UHF Trunked Radio. Con polarizzazione incrociata ±45°, guadagno 15dBi e ampio isolamento tra porte (‰¥27dB), garantisce trasmissioni affidabili anche in contesti RF complessi. Il design resistente in alluminio marino con radome ASA UV consente un uso continuo in ambienti esterni difficili, mantenendo un basso carico al vento e una ridotta intermodulazione passiva (PIM -153dBc).

• Polarizzazione incrociata ±45°, guadagno 15dBi
• Apertura 17° (E-Plane), 68° (H-Plane)
• Impedenza 50 ohm, VSWR < 1,5:1
• Isolamento tra porte ‰¥ 27 dB, PIM -153 dBc
• Front-to-back > 23 dB
• Potenza massima 2 x 400 W, PIP 25 kW
• Connettore 7/16 DIN(f); opzioni N(f) e 4.3-10(f)
• Struttura in alluminio 5083 e radome ASA resistente ai raggi UV
• Dimensioni 1840x400x170 mm, peso circa 12,5 kg
• Carico al vento 593 N a 160 km/h, resistenza fino a 270 km/h
• Protezione IP56, temperatura operativa da -40 °C a +75 °C

L'antenna Amphenol Procom XPOL 10dBi 380-470MHz è una soluzione professionale a pannello per reti UHF TETRA e trunked. Offre polarizzazione incrociata ±45°, due porte indipendenti e un guadagno elevato di 10dBi (7,9dBd), con ottima direttività  su entrambe le polarizzazioni.

Progettata per trasmettere fino a 200W per porta, assicura VSWR <1,5:1, isolamento tra porte ‰¥27dB e basso livello di intermodulazione passiva (‰¤-153dBc). è realizzata con materiali resistenti alle intemperie (alluminio marino e radome in ASA bianco UV) e classificata IP56. Ideale per ambienti outdoor esigenti, resiste a venti fino a 300km/h.

• Frequenza operativa: 380-470MHz
• Guadagno: 10dBi (7,9dBd)
• Polarizzazione: incrociata ±45°
• Numero porte: 2
• Potenza max per porta: 200W
• VSWR: <1,5:1
• Isolamento tra porte: ‰¥27dB
• PIM: ‰¤-153dBc (3° ordine, 2x43dBm)
• Impedenza: 50?
• Connettori: 2x7/16 FEMM (opzioni N(f) o 4.3 10(f))
• Dimensioni: 920x400x170mm
• Peso: ~7,5kg
• Materiali: alluminio marino, radome ASA bianco UV
• Protezione: IP56
• Temperatura operativa: -40°C à· +75°C
• Resistenza al vento: carico 297N @ 160km/h, sopravvivenza fino a 300km/h
