Amphenol Procom

Il filtro Amphenol Procom BPF 2/4-6-N(f) è un passa-banda compatto progettato per ridurre le interferenze fuori banda nella gamma VHF 160 MHz. Utilizza quattro cavità  elicoidali accoppiate da aperture per ottenere alta selettività  e un'ottima attenuazione al di fuori della banda utile.

Con una larghezza di banda di 6 MHz, una potenza massima di 35 W e una perdita di inserzione ‰¤ 1,5 dB (tipica 1,2 dB), è adatto sia come pre-filtro in ricezione che come filtro in uscita su trasmettitori. Realizzato in alluminio estruso e acciaio con rivestimento vinilico nero, è resistente e compatto, con connettori N femmina standard.

• Banda operativa: 144-175 MHz
• Larghezza di banda: 6 MHz
• Potenza massima: 35 W
• Perdita di inserzione: ‰¤ 1,5 dB (tipica 1,2 dB)
• VSWR: < 1,5:1
• Impedenza: 50 ohm
• Connettori: N femmina
• Dimensioni: 165 x 104 x 33 mm
• Peso: circa 0,5 kg
• Temperatura operativa: -30 °C à· +60 °C
• Materiali: alluminio estruso, acciaio, rivestimento vinilico nero

Il filtro Amphenol Procom BPF2/6 1.5N(f) è progettato per applicazioni RF professionali nella banda VHF 160MHz. Utilizza quattro cavità  elicoidali accoppiate tramite aperture per ottenere alta selettività  in un corpo compatto e robusto.

La larghezza di banda di 1,5MHz lo rende adatto per l'uso come filtro d'ingresso per ricevitori o come filtro d'uscita per trasmettitori, con una potenza massima di 35W. Offre perdita di inserzione ‰¤2,5dB (tipica 1,6dB), VSWR <1,5:1 e impedenza di 50?. La costruzione in alluminio estruso e acciaio con finitura vinilica garantisce durata anche in ambienti difficili.

• Banda operativa: 144-175MHz
• Larghezza di banda: 1,5MHz
• Potenza massima: 35W
• Perdita di inserzione: ‰¤2,5dB (tipica 1,6dB)
• VSWR: <1,5:1
• Impedenza: 50?
• Connessione: N femmina
• Dimensioni: 165 x 154 x 33mm
• Peso: circa 0,5kg
• Temperatura operativa: -30°C à· +60°C
• Materiali: alluminio estruso, acciaio, rivestimento vinile nero

Il filtro passa-banda Amphenol-Procom BPF 300-500MHz con connettori BNC femmina è progettato per l'uso in sistemi RF dove è necessario bloccare segnali indesiderati al di fuori della banda di interesse. Basato su una rete LC, garantisce stabilità  e prestazioni elevate su un'ampia gamma UHF.

Supporta potenze fino a 35W, con perdita di inserzione ‰¤1,0dB (tipica 0,7dB) e VSWR <1,5:1. Il filtro ha dimensioni compatte (50x21x52mm), pesa circa 60g ed è rivestito in vinile nero anticorrosione. è disponibile anche in versioni con connettori FME, TNC o SMA, per una maggiore flessibilità  d'uso.

• Banda operativa: 300-500MHz
• Tipo: filtro passa-banda a rete LC
• Perdita di inserzione: ‰¤1,0dB (tip. 0,7dB)
• Potenza massima: 35W
• Impedenza: 50?
• VSWR: <1,5:1
• Connessioni: BNC femmina
• Dimensioni: 50x21x52mm
• Peso: circa 60g
• Rivestimento: vinile nero anticorrosione
• Temperatura operativa: -30°C à· +60°C

Il BPF 4 4 FM di Amphenol Procom è un filtro passa banda a 4 risonatori elicoidali con accoppiamento ad apertura, progettato per applicazioni nella banda 88 - 108 MHz. Può essere impiegato come preselector per proteggere un ricevitore dalle interferenze fuori banda oppure per ridurre le emissioni spurie di un trasmettitore con potenza fino a 50 W.

Il filtro è sintonizzabile sull'intera banda 88 - 108 MHz e offre dimensioni compatte grazie all'utilizzo di risonatori elicoidali. La struttura è realizzata con alloggiamento in alluminio estruso e chassis in acciaio, mentre l'isolamento in teflon è utilizzato nei cavi coassiali e nei connettori. Il rivestimento nero in vinile contribuisce alla protezione contro la corrosione e assicura funzionamento affidabile in un ampio intervallo di temperatura.

Caratteristiche principali

• Tipo di filtro: passa banda
• Frequenza: 88 - 108 MHz
• Larghezza di banda: 3 - 4 MHz
• Potenza massima di ingresso: 50 W
• Perdita di inserzione: minore o uguale a 1,4 dB tipica 1,2 dB
• Impedenza: 50 Ohm
• VSWR: minore di 1,5 a 1
• Connettore: N femmina
• Dimensioni: circa 165 x 104 x 33 mm
• Peso: circa 0,5 kg
• Temperatura operativa: da -30 °C a +60 °C

Il filtro passa banda BPF70/3 è un componente professionale progettato per operare nella banda da 380 a 470MHz. Costituito da tre risonatori a 1/4 con accoppiamento interno, è ideale come pre selettore per ricevitore o come filtro spurie per trasmettitori fino a 50W. La costruzione impiega materiali selezionati: alloggiamento in alluminio estruso, chassi in ottone e isolamento in teflon per cavi e connettori. Il rivestimento in vinile nero protegge da corrosione, assicurando lunga durabilità  e prestazioni costanti anche da 30°C a +60°C.

• Passa banda 380 470MHz con banda utile di 4MHz
• Perdite di inserzione ‰¤1.4dB, VSWR <1.5:1
• Impedanza 50?, potenza massima in ingresso 50W
• Connessioni N(f); su richiesta BNC(f), TNC(f), UHF(f) o SMA(f)
• Dimensioni compatte 225x77x33mm (con connettori), peso circa 0,55kg
• Robusta costruzione metallica con rivestimento protettivo in vinile
• Funzionamento garantito in un ampio range ambientale ( 30°C/+60°C)

Il BPF 70 6 è un filtro passa banda a risonatori 6 1 2 lambda con accoppiamento induttivo tra i risonatori, progettato per applicazioni nella banda 450 MHz. Regolabile nell intervallo 406 - 470 MHz, può essere utilizzato come preselector per proteggere il ricevitore da interferenze generate da trasmettitori fuori banda oppure installato all uscita di un trasmettitore per ridurre i segnali spurii.

La costruzione con sezioni in alluminio estruso, rack in acciaio e cavi coassiali con connettori dotati di isolamento in teflon assicura robustezza meccanica e funzionamento affidabile in un ampio intervallo di temperatura. Il rivestimento in vinile nero contribuisce alla protezione contro la corrosione. Amphenol Procom propone questa soluzione per installazioni professionali che richiedono stabilita e prestazioni costanti.

• Tipo di filtro passa banda
• Frequenza 406 - 470 MHz
• Potenza massima di ingresso 50 W
• Perdita di inserzione fino a 3,2 dB
• VSWR fino a 1,5:1
• Larghezza di banda 4 MHz
• Impedenza 50 Ohm
• Connettore N 1 altre versioni su richiesta
• Dimensioni circa 230 x 154 x 33 mm con connettori
• Peso 1,0 kg
• Temperatura operativa da -30 C a +60 C

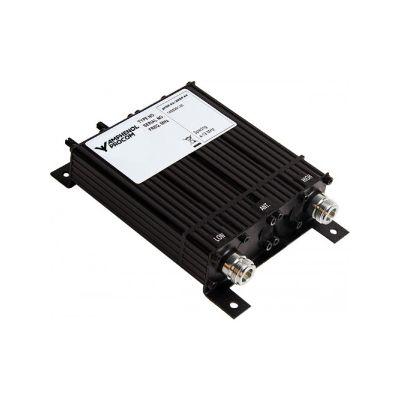

Il BPBR 4/4 di Amphenol Procom è un filtro band-pass / band-reject a 4 cavità per la banda 66 - 88 MHz, disponibile anche in opzione 88 - 108 MHz. È progettato per far passare una frequenza o banda e respingere un'altra in stretta vicinanza, risultando particolarmente indicato per proteggere i ricevitori da interferenze generate da trasmettitori vicini quando la spaziatura tra segnale utile e segnale interferente è molto ridotta.

Il modello BPBR prevede la reiezione sul lato alto rispetto alla frequenza passante e supporta una spaziatura pass-reject da 2 a 16 MHz. La perdita di inserzione è fino a 2,0 dB a 2 MHz di spaziatura e fino a 0,6 dB a 16 MHz, mentre l'attenuazione di reiezione è maggiore o uguale a 90 dB. L'impedenza è 50 Ohm con VSWR inferiore a 1,5:1 e potenza massima in ingresso pari a 50 W con spaziatura da 3 a 16 MHz.

La costruzione compatta utilizza risonatori elicoidali ad alto Q con interconnessioni a componenti discreti. Il contenitore è in alluminio estruso con chassis in acciaio passivato e connettori con isolamento in teflon, rivestito in vinile nero per prevenire la corrosione. Il filtro opera in un intervallo di temperatura da -30 °C a +60 °C.

• Filtro band-pass / band-reject a 4 cavità
• Frequenza 66 - 88 MHz, opzione 88 - 108 MHz
• Spaziatura pass-reject da 2 a 16 MHz
• Perdita di inserzione fino a 2,0 dB a 2 MHz e 0,6 dB a 16 MHz
• Attenuazione di reiezione maggiore o uguale a 90 dB
• Impedenza 50 Ohm, VSWR inferiore a 1,5:1
• Potenza massima 50 W a 3 - 16 MHz, 35 W fino a 3 MHz
• Connettori N femmina, BNC femmina su richiesta
• Dimensioni 152 x 104 x 33 mm, peso circa 0,43 kg
• Temperatura operativa da -30 °C a +60 °C

L'antenna Amphenol Procom CXL108 185C è una soluzione omnidirezionale e robusta per applicazioni stazionarie e marine su 108-185MHz. Il radiatore è completamente protetto da un tubo di vetroresina con rivestimento in poliuretano, assicurando lunga durata in ambienti esposti agli agenti atmosferici.

Progettata per essere montata su tubi con diametro compreso tra 27 e 65mm, prevede il passaggio del cavo esterno o interno al tubo di supporto. Tutte le parti metalliche sono collegate a terra DC, garantendo protezione da scariche atmosferiche. L'antenna offre un guadagno di 0dBi, VSWR <2,5:1 e larghezza di banda di 75MHz, fino a 40W di potenza in ingresso, ideale per stazioni critiche che richiedono resistenza e affidabilità .

• Frequenza operativa: 108-185MHz
• Guadagno: 0dBi
• Polarizzazione: verticale, colineare omnidirezionale
• Potenza massima: 40W
• VSWR: <2,5:1
• Impedenza: 50?
• Montaggio: tubo Ø27-65mm
• Protezione antistatica: tutte le parti metalliche a terra DC
• Costruzione: radome in vetroresina poliuretanica, staffa in alluminio
• Materiali: vetroresina, alluminio resistente all'acqua di mare
• Larghezza di banda: 75MHz
• Area al vento: 0,062m²; carico al vento: 73N a 160km/h
• Altezza: circa 1640mm; peso: circa 3,5kg
• Protezione: IP56; temperatura operativa -30°C à· +70°C
• Resistenza al vento: sopravvivenza fino a 200km/h

L'antenna Amphenol Procom CXL 150-1LW-SS-Ex/h è progettata per applicazioni in ambienti classificati Zona 2, conforme agli standard ATEX per i gruppi gas IIA, IIB e IIC. Opera nella banda 155-175 MHz, con polarizzazione verticale e radiazione omnidirezionale, offrendo un guadagno di 0 dBd (2,2 dBi) e VSWR inferiore a 1,5:1.

La costruzione prevede un radiatore end-fed da 1/2 racchiuso in un tubo in vetroresina rivestito in poliuretano, con staffa LW in acciaio inox AISI 316L e bulloneria inox. L'antenna è completamente messa a terra DC, con protezione IP66 e resistenza al vento fino a 200 km/h, adatta a installazioni su tubi da 16 a 54 mm.

• Frequenza operativa: 155-175 MHz
• Guadagno: 0 dBd (2,2 dBi)
• Banda passante: 18-21 MHz
• VSWR: < 1,5:1
• Impedenza: 50 ohm
• Polarizzazione: verticale
• Radiazione: omnidirezionale
• Certificazione ATEX: Zona 2, Ex nA IIC T6
• Connessione: N femmina (coppia 0,7-1,1 Nm)
• Materiali: vetroresina, acciaio inox AISI 316L
• Protezione antistatica: collegamento a terra DC
• Grado di protezione: IP66
• Montaggio: su tubo Ø 16-54 mm
• Altezza: 1300 mm
• Diametro: parte superiore 17 mm, base 23,6 mm
• Peso: circa 1,25 kg
• Resistenza al vento: 32 N @ 160 km/h; sopravvivenza fino a 200 km/h
• Temperatura operativa: -30 °C à· +60 °C

L'antenna Amphenol Procom CXL2 1LW/h è una soluzione professionale universale, adatta sia per installazioni marittime sia su stazioni base VHF (banda 160MHz), coprendo 155-175MHz. Il radiatore end-fed da 1/2 è racchiuso in una guaina conica in fibra di vetro poliuretanata, garantendo elevata resistenza meccanica e bassa esposizione al vento.

Supporta fino a 150W di potenza, con guadagno nullo (0dBd / 2,2dBi) e caratteristiche di radiazione omnidirezionale. Montabile su tubi Ø16-54mm tramite staffa LW in alluminio anti-corrosione e bulloneria in acciaio inox. L'antenna è messa a terra DC per ridurre scariche atmosferiche e ha grado di protezione IP66.

• Frequenza operativa: 155-175MHz
• Guadagno: 0dBd (2,2dBi)
• Polarizzazione: verticale, omnidirezionale
• Tipo: dipolo coassiale 1/2
• VSWR: ‰¤1,5:1 (155-175MHz) e ‰¤1,75:1 (155-175MHz estremi)
• Impedenza: 50?
• Potenza massima: 150W CW
• Connessione: N(f)
• Materiali: fibra di vetro poliuretanata, staffa alluminio, bulloneria inox
• Montaggio: tubo Ø16-54mm
• Antistatic protection: collegamento DC a terra
• Dimensioni: altezza ~1300mm, diametro 8mm†’16mm
• Peso: circa 0,76kg
• Protezione: IP66
• Temperatura operativa: -30°C à· +70°C
• Carico vento: 22N @ 160km/h; sopravvivenza fino a 200km/h
• Beamwidth E-plane: 80 °; H-plane: omnidirezionale

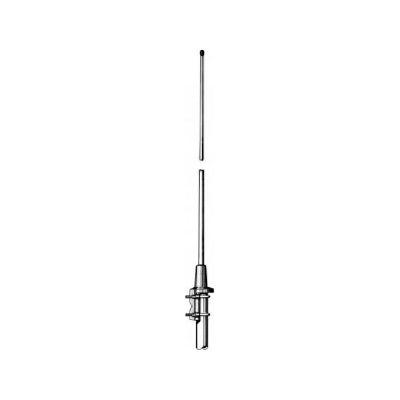

CXL 3-1LW è un'antenna base omnidirezionale a guadagno unitario progettata per la banda aeronautica civile 118 - 137 MHz. Con polarizzazione verticale e guadagno 0 dBd (2,2 dBi), garantisce copertura uniforme del segnale ed è ideale per installazioni professionali.

L'antenna Amphenol Procom utilizza un design a dipolo coassiale a larga banda da 1/2 lunghezza d'onda, con impedenza 50 Ohm, potenza massima di ingresso 150 W, VSWR inferiore a 1,75:1 e larghezza di banda di 19 MHz. Il beamwidth a 3 dB in E-plane è di 66°, mentre il diagramma in H-plane è omnidirezionale. Tutte le parti metalliche sono collegate a massa DC per ridurre i disturbi dovuti a scariche atmosferiche.

La struttura è realizzata con radome in fibra di vetro rivestita in poliuretano e staffa di montaggio in alluminio resistente all'acqua marina con rivestimento epossidico. È installabile su palo con diametro 27 - 65 mm. Con altezza di circa 1500 mm e peso di circa 0,80 kg, è progettata per resistere a condizioni ambientali severe, con protezione IP66, temperatura operativa da -40 °C a +70 °C e resistenza al vento testata fino a 200 km/h.

• Frequenza: 118 - 137 MHz
• Tipo antenna: dipolo coassiale a larga banda
• Guadagno: 0 dBd (2,2 dBi)
• Polarizzazione: verticale
• Diagramma: omnidirezionale
• 3 dB Beamwidth E-Plane: 66 °
• Potenza massima: 150 W
• Impedenza: 50 Ohm
• VSWR: < 1,75:1
• Larghezza di banda: 19 MHz
• Connettore: N(I)
• Altezza: circa 1500 mm
• Peso: circa 0,80 kg
• Montaggio su palo diametro 27 - 65 mm
• Temperatura operativa: -40 °C a +70 °C
• Resistenza al vento: fino a 200 km/h
• Protezione: IP66

La CXL450 1LW SS Ex/h di Amphenol Procom è un'antenna colineare omnidirezionale ATEX a guadagno nullo (0dBd), progettata per funzionare nella banda 420-470MHz con elevata affidabilità  e sicurezza. Il radiatore in ottone è alloggiato in un robusto tubo di vetroresina rivestita, mentre la staffa e i bulloni in acciaio inox AISI316L garantiscono montaggio stabile su tubi da Ø16-54mm.

Idonea per l'uso in zone 2 con gas IIA IIB IIC, l'antenna richiede una messa a terra DC completa su tutte le parti metalliche. Il grado IP66 e la resistenza a velocità  del vento fino a 200 km/h (sopravvivenza garantita) la rendono adatta a installazioni esterne in ambienti industriali critici.

• Frequenza operativa: 420-470MHz
• Guadagno: 0dBd (circa 2,2dBi)
• Polarizzazione: verticale; tipo: colineare omnidirezionale
• VSWR: ‰¤1,5:1
• Impedenza: 50?
• Potenza massima: conforme a limiti ATEX (IIA-IIC)
• Connessione: N femmina, torque 0,7-1,1Nm
• Materiali: radiatore in ottone, radome in vetroresina, staffa e U-bolt in acciaio inox
• Montaggio: tubo Ø16-54mm
• Dimensioni: lunghezza ~1050mm, diametro superiore 17mm, inferiore 23,6mm
• Peso: ~1,45kg
• Protezione: IP66; temperatura operativa -30°C à· +60°C
• Resistenza al vento: carico ~33N a 160km/h; sopravvivenza fino a 200km/h
• Protezione anti statica: tutte le parti metalliche DC collegate
• Certificazione ATEX: II 3G ExnAIICT6
