Il filtro passabanda 66-88 MHz 4 cavità è la versione BPBR 4/4 con connettore N(f), progettata da Amphenol-Procom per il passaggio di una frequenza o banda di frequenza e la reiezione di un'altra frequenza adiacente sul lato alto della frequenza passante. Questo tipo di filtro è indicato per la protezione del ricevitore contro interferenze generate da trasmettitori vicini, specialmente quando la distanza tra segnale utile e segnale interferente è così ridotta da rendere insufficienti i normali filtri band-pass o notch.

Il prodotto è accordabile nella banda 66-88 MHz, con opzione 88-108 MHz, e supporta una spaziatura pass-reject da 2 a 16 MHz. La perdita di inserzione è indicata fino a 2,0 dB a 2 MHz di spaziatura e fino a 0,6 dB a 16 MHz, con attenuazione di reiezione maggiore o uguale a 90 dB e VSWR inferiore a 1,5:1. La struttura compatta utilizza risonatori elicoidali ad alto Q con interconnessioni a componenti discreti, in un alloggiamento in alluminio estruso con telaio in acciaio passivato e rivestimento nero in vinile contro la corrosione.

Caratteristiche principali

• Filtro band-pass / band-reject a 4 cavità
• Gamma di frequenza 66-88 MHz, con opzione 88-108 MHz
• Versione BPBR con reiezione sul lato alto della frequenza passante
• Spaziatura pass-reject da 2 a 16 MHz
• Potenza massima in ingresso 50 W a 3-16 MHz di spaziatura e 35 W a minore o uguale a 3 MHz
• Perdita di inserzione da 0,6 dB a 2,0 dB in base alla spaziatura
• Attenuazione di reiezione maggiore o uguale a 90 dB
• Impedenza 50 Ohm
• VSWR inferiore a 1,5:1
• Connettore N(f), con BNC(f) su richiesta
• Dimensioni 152 x 104 x 33 mm
• Peso circa 0,43 kg
• Temperatura operativa da -30 °C a +60 °C

Filtro passa-banda VHF modello BPF 2/3-150H progettato per applicazioni in cui è necessaria la separazione di frequenze ravvicinate nella banda 152"175 MHz. E' particolarmente adatto come pre-selettore per limitare l'ingresso di segnali indesiderati su ricevitori co-installati con trasmettitori nella stessa postazione.

Il filtro è costituito da tre cavità  ad alta selettività , con perdita di inserzione ‰¤ 1 dB per una potenza di 150 W, oppure ‰¤ 2 dB per potenze fino a 75 W. Costruito con materiali durevoli come alluminio estruso, acciaio zincato e isolanti in teflon, è dotato di connettore N femmina e rivestimento in vinile nero per una maggiore protezione. La taratura di fabbrica garantisce precisione e stabilità  operativa anche in ambienti gravosi.

Il filtro Amphenol Procom BPF 2/4-6-N(f) è un passa-banda compatto progettato per ridurre le interferenze fuori banda nella gamma VHF 160 MHz. Utilizza quattro cavità  elicoidali accoppiate da aperture per ottenere alta selettività  e un'ottima attenuazione al di fuori della banda utile.

Con una larghezza di banda di 6 MHz, una potenza massima di 35 W e una perdita di inserzione ‰¤ 1,5 dB (tipica 1,2 dB), è adatto sia come pre-filtro in ricezione che come filtro in uscita su trasmettitori. Realizzato in alluminio estruso e acciaio con rivestimento vinilico nero, è resistente e compatto, con connettori N femmina standard.

• Banda operativa: 144-175 MHz
• Larghezza di banda: 6 MHz
• Potenza massima: 35 W
• Perdita di inserzione: ‰¤ 1,5 dB (tipica 1,2 dB)
• VSWR: < 1,5:1
• Impedenza: 50 ohm
• Connettori: N femmina
• Dimensioni: 165 x 104 x 33 mm
• Peso: circa 0,5 kg
• Temperatura operativa: -30 °C à· +60 °C
• Materiali: alluminio estruso, acciaio, rivestimento vinilico nero

Il filtro Amphenol Procom BPF2/6 1.5N(f) è progettato per applicazioni RF professionali nella banda VHF 160MHz. Utilizza quattro cavità  elicoidali accoppiate tramite aperture per ottenere alta selettività  in un corpo compatto e robusto.

La larghezza di banda di 1,5MHz lo rende adatto per l'uso come filtro d'ingresso per ricevitori o come filtro d'uscita per trasmettitori, con una potenza massima di 35W. Offre perdita di inserzione ‰¤2,5dB (tipica 1,6dB), VSWR <1,5:1 e impedenza di 50?. La costruzione in alluminio estruso e acciaio con finitura vinilica garantisce durata anche in ambienti difficili.

• Banda operativa: 144-175MHz
• Larghezza di banda: 1,5MHz
• Potenza massima: 35W
• Perdita di inserzione: ‰¤2,5dB (tipica 1,6dB)
• VSWR: <1,5:1
• Impedenza: 50?
• Connessione: N femmina
• Dimensioni: 165 x 154 x 33mm
• Peso: circa 0,5kg
• Temperatura operativa: -30°C à· +60°C
• Materiali: alluminio estruso, acciaio, rivestimento vinile nero

Il filtro passa-banda Amphenol-Procom BPF 300-500MHz con connettori BNC femmina è progettato per l'uso in sistemi RF dove è necessario bloccare segnali indesiderati al di fuori della banda di interesse. Basato su una rete LC, garantisce stabilità  e prestazioni elevate su un'ampia gamma UHF.

Supporta potenze fino a 35W, con perdita di inserzione ‰¤1,0dB (tipica 0,7dB) e VSWR <1,5:1. Il filtro ha dimensioni compatte (50x21x52mm), pesa circa 60g ed è rivestito in vinile nero anticorrosione. è disponibile anche in versioni con connettori FME, TNC o SMA, per una maggiore flessibilità  d'uso.

• Banda operativa: 300-500MHz
• Tipo: filtro passa-banda a rete LC
• Perdita di inserzione: ‰¤1,0dB (tip. 0,7dB)
• Potenza massima: 35W
• Impedenza: 50?
• VSWR: <1,5:1
• Connessioni: BNC femmina
• Dimensioni: 50x21x52mm
• Peso: circa 60g
• Rivestimento: vinile nero anticorrosione
• Temperatura operativa: -30°C à· +60°C

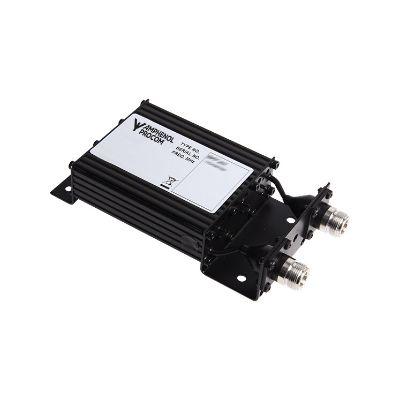

Il filtro passa banda 66-88 MHz è una soluzione compatta pensata per applicazioni nella banda 80 MHz. Amphenol Procom realizza questo modello con struttura a 3 risonatori elicoidali e accoppiamento ad apertura tra i risonatori, per offrire protezione del ricevitore dalle interferenze fuori dalla banda passante oppure riduzione delle uscite spurie del trasmettitore con potenza fino a 50 W.

Il filtro può essere sintonizzato nell'intera banda 66-88 MHz e unisce dimensioni contenute a una costruzione progettata per un funzionamento affidabile su un'ampia gamma di temperature. L'alloggiamento è in alluminio estruso, il telaio è in acciaio, mentre l'isolamento in teflon è utilizzato nei cavi coassiali e nei connettori. Il rivestimento nero in vinile contribuisce alla protezione dalla corrosione.

• Filtro passa banda a 3 risonatori elicoidali con accoppiamento ad apertura
• Banda di frequenza sintonizzabile da 66 a 88 MHz
• Utilizzo come preselector del ricevitore contro interferenze fuori banda
• Riduzione delle emissioni spurie del trasmettitore fino a 50 W
• Perdita di inserzione tipica di 1,0 dB
• Impedenza di 50 Ohm e VSWR inferiore a 1,5:1
• Connettore N femmina, con BNC femmina, TNC femmina, UHF femmina o SMA femmina su richiesta
• Temperatura operativa da -30 °C a +60 °C
• Dimensioni 180 x 77 x 33 mm e peso circa 0,42 kg
• Struttura con alluminio estruso, acciaio e isolamento in teflon, con finitura nera in vinile anticorrosione

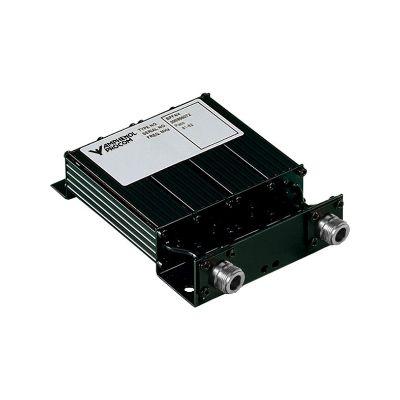

Il filtro passa-banda 88-108 MHz con connettore N di Amphenol Procom è dotato di quattro risonatori elicoidali con accoppiamento ad apertura. Può essere utilizzato come preselettore per proteggere un ricevitore dalle interferenze causate da trasmissioni fuori banda oppure per ridurre le emissioni spurie di un trasmettitore con potenza in uscita fino a 50 W.

La tecnologia con risonatori elicoidali consente di ottenere dimensioni compatte. L’alloggiamento è realizzato in alluminio estruso, lo chassis in acciaio e i cavi coassiali e i connettori impiegano isolamento in teflon. Il rivestimento vinilico nero protegge dalla corrosione, mentre la progettazione e la scelta dei materiali favoriscono un funzionamento affidabile su un ampio intervallo di temperatura.

• Filtro passa-banda con quattro risonatori elicoidali.
• Gamma di frequenza regolabile da 88 a 108 MHz.
• Larghezza di banda da 3 a 4 MHz.
• Potenza massima in ingresso di 50 W.
• Perdita di inserzione massima di 1,4 dB e tipica di 1,2 dB.
• Impedenza di 50 Ohm.
• VSWR inferiore a 1,5:1.
• Connettore N femmina.
• Dimensioni approssimative di 165 x 104 x 33 mm.
• Peso approssimativo di 0,5 kg.
• Montaggio mediante quattro fori con diametro di 5 mm.
• Temperatura operativa da -30 °C a +60 °C.

Questo filtro passa-banda di Amphenol Procom è regolabile nell'intera gamma da 66 a 88 MHz e utilizza quattro risonatori elicoidali con accoppiamento ad apertura. Può essere impiegato come preselettore per proteggere un ricevitore dalle trasmissioni fuori banda oppure per ridurre le emissioni spurie di un trasmettitore con potenza di uscita fino a 50 W.

L'impiego di risonatori elicoidali consente di contenere le dimensioni, mentre la selezione dei materiali favorisce un funzionamento affidabile in un ampio intervallo di temperatura. Il contenitore in alluminio estruso, il telaio in acciaio e il rivestimento in vinile nero assicurano solidità e protezione dalla corrosione.

Caratteristiche principali

• Gamma di frequenza da 66 a 88 MHz.
• Larghezza di banda da 3 a 4 MHz.
• Potenza massima di ingresso di 50 W.
• Perdita di inserzione massima di 1,4 dB e tipica di 1,2 dB.
• Impedenza di 50 Ohm.
• VSWR inferiore a 1,5:1.
• Quattro risonatori elicoidali con accoppiamento ad apertura.
• Connettore N femmina.
• Temperatura operativa da -30 °C a +60 °C.
• Dimensioni approssimative di 165 x 104 x 33 mm.
• Peso approssimativo di 0,5 kg.
• Contenitore in alluminio estruso e telaio in acciaio.
• Isolamento in teflon nei cavi coassiali e nei connettori.
• Rivestimento in vinile nero contro la corrosione.

Il filtro passa banda 66-88 MHz BNC è un filtro LC progettato per il passaggio completo della banda 66-88 MHz e per l'impiego come preselettore a protezione del ricevitore dalle interferenze generate da trasmettitori al di fuori della banda passante. In questo modello, Amphenol-Procom propone una soluzione compatta con connettori BNC femmina, adatta alle applicazioni RF che richiedono selettività e semplicità di integrazione.

Il dispositivo presenta dimensioni contenute ed è rivestito in vinile nero per contribuire alla protezione dalla corrosione. Supporta una potenza massima in ingresso di 35 W, con impedenza di 50 Ohm, perdita di inserzione tipica fino a 0,9 dB, VSWR inferiore a 1,4:1 e larghezza di banda di 22 MHz. Le dimensioni sono pari a 50 x 21 x 48 mm inclusi i connettori, con un peso approssimativo di 0,06 kg e una temperatura operativa compresa tra -30 °C e +60 °C.

Caratteristiche principali

• Filtro LC passa banda per la banda 66-88 MHz.
• Connettori BNC femmina.
• Utilizzabile come preselettore per proteggere il ricevitore dalle interferenze fuori banda.
• Potenza massima in ingresso di 35 W.
• Impedenza di 50 Ohm.
• Perdita di inserzione tipica fino a 0,9 dB.
• VSWR inferiore a 1,4:1.
• Larghezza di banda di 22 MHz.
• Dimensioni 50 x 21 x 48 mm inclusi i connettori.
• Peso approssimativo di 0,06 kg.
• Temperatura operativa da -30 °C a +60 °C.
• Rivestimento in vinile nero per protezione dalla corrosione.

Il filtro passa banda BPF70/3 è un componente professionale progettato per operare nella banda da 380 a 470MHz. Costituito da tre risonatori a 1/4 con accoppiamento interno, è ideale come pre selettore per ricevitore o come filtro spurie per trasmettitori fino a 50W. La costruzione impiega materiali selezionati: alloggiamento in alluminio estruso, chassi in ottone e isolamento in teflon per cavi e connettori. Il rivestimento in vinile nero protegge da corrosione, assicurando lunga durabilità  e prestazioni costanti anche da 30°C a +60°C.

• Passa banda 380 470MHz con banda utile di 4MHz
• Perdite di inserzione ‰¤1.4dB, VSWR <1.5:1
• Impedanza 50?, potenza massima in ingresso 50W
• Connessioni N(f); su richiesta BNC(f), TNC(f), UHF(f) o SMA(f)
• Dimensioni compatte 225x77x33mm (con connettori), peso circa 0,55kg
• Robusta costruzione metallica con rivestimento protettivo in vinile
• Funzionamento garantito in un ampio range ambientale ( 30°C/+60°C)

Il BPF 70 6 è un filtro passa banda a risonatori 6 1 2 lambda con accoppiamento induttivo tra i risonatori, progettato per applicazioni nella banda 450 MHz. Regolabile nell intervallo 406 - 470 MHz, può essere utilizzato come preselector per proteggere il ricevitore da interferenze generate da trasmettitori fuori banda oppure installato all uscita di un trasmettitore per ridurre i segnali spurii.

La costruzione con sezioni in alluminio estruso, rack in acciaio e cavi coassiali con connettori dotati di isolamento in teflon assicura robustezza meccanica e funzionamento affidabile in un ampio intervallo di temperatura. Il rivestimento in vinile nero contribuisce alla protezione contro la corrosione. Amphenol Procom propone questa soluzione per installazioni professionali che richiedono stabilita e prestazioni costanti.

• Tipo di filtro passa banda
• Frequenza 406 - 470 MHz
• Potenza massima di ingresso 50 W
• Perdita di inserzione fino a 3,2 dB
• VSWR fino a 1,5:1
• Larghezza di banda 4 MHz
• Impedenza 50 Ohm
• Connettore N 1 altre versioni su richiesta
• Dimensioni circa 230 x 154 x 33 mm con connettori
• Peso 1,0 kg
• Temperatura operativa da -30 C a +60 C

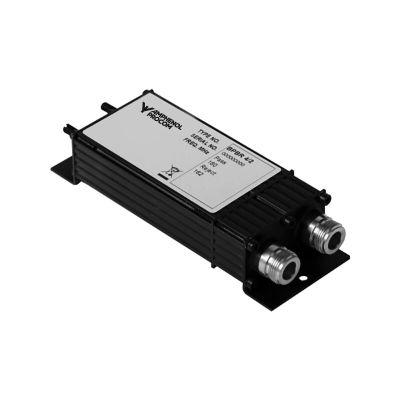

Il filtro passabanda 80 MHz N femmina di Amphenol Procom è un filtro band-pass band-reject a 2 cavità per la banda 80 MHz, progettato per lasciar passare una frequenza o una banda e attenuarne un'altra nelle immediate vicinanze della frequenza passante. Nel modello BRBP 4/2, la banda attenuata è posizionata sul lato basso della frequenza passante, caratteristica utile per la protezione del ricevitore contro le interferenze generate da un trasmettitore vicino.

Questo modello opera nella gamma 66 - 88 MHz, con opzione 88 - 104 MHz, e supporta una spaziatura pass-reject da 1,5 a 16 MHz. La perdita di inserzione è inferiore a 1,9 dB a 1,5 MHz di spaziatura, inferiore a 1,0 dB a 2,5 MHz, inferiore a 0,7 dB a 3,5 MHz e inferiore a 0,3 dB a 16 MHz.

Amphenol Procom realizza questo filtro con risonatori elicoidali high-Q e interconnessioni a componenti discreti, soluzione che consente dimensioni molto contenute. La struttura impiega un involucro in alluminio estruso, chassis in acciaio passivato, connettori con isolamento in teflon e rivestimento nero in vinile per prevenire la corrosione, assicurando un funzionamento affidabile su un ampio intervallo di temperatura.

• Filtro band-pass band-reject a 2 cavità
• Versione con attenuazione sul lato basso della frequenza passante
• Gamma di frequenza 66 - 88 MHz
• Opzione di frequenza 88 - 104 MHz
• Spaziatura pass-reject da 1,5 a 16 MHz
• Potenza massima in ingresso 50 W da 2 a 16 MHz di spaziatura
• Potenza massima in ingresso 35 W a 1,5 MHz di spaziatura
• Perdita di inserzione inferiore a 1,9 dB a 1,5 MHz
• Attenuazione di almeno 60 dB
• VSWR inferiore a 1,5:1
• Impedenza 50 Ohm
• Connessione N femmina
• Dimensioni 150 x 52 x 33 mm
• Peso approssimativo 0,25 kg
• Frequenza stability approssimativa 10 ppm / °C
• Temperatura operativa da -30 °C a +60 °C
