Amphenol Procom

Il BPBR 4/4 di Amphenol Procom è un filtro band-pass / band-reject a 4 cavità per la banda 66 - 88 MHz, disponibile anche in opzione 88 - 108 MHz. È progettato per far passare una frequenza o banda e respingere un'altra in stretta vicinanza, risultando particolarmente indicato per proteggere i ricevitori da interferenze generate da trasmettitori vicini quando la spaziatura tra segnale utile e segnale interferente è molto ridotta.

Il modello BPBR prevede la reiezione sul lato alto rispetto alla frequenza passante e supporta una spaziatura pass-reject da 2 a 16 MHz. La perdita di inserzione è fino a 2,0 dB a 2 MHz di spaziatura e fino a 0,6 dB a 16 MHz, mentre l'attenuazione di reiezione è maggiore o uguale a 90 dB. L'impedenza è 50 Ohm con VSWR inferiore a 1,5:1 e potenza massima in ingresso pari a 50 W con spaziatura da 3 a 16 MHz.

La costruzione compatta utilizza risonatori elicoidali ad alto Q con interconnessioni a componenti discreti. Il contenitore è in alluminio estruso con chassis in acciaio passivato e connettori con isolamento in teflon, rivestito in vinile nero per prevenire la corrosione. Il filtro opera in un intervallo di temperatura da -30 °C a +60 °C.

• Filtro band-pass / band-reject a 4 cavità
• Frequenza 66 - 88 MHz, opzione 88 - 108 MHz
• Spaziatura pass-reject da 2 a 16 MHz
• Perdita di inserzione fino a 2,0 dB a 2 MHz e 0,6 dB a 16 MHz
• Attenuazione di reiezione maggiore o uguale a 90 dB
• Impedenza 50 Ohm, VSWR inferiore a 1,5:1
• Potenza massima 50 W a 3 - 16 MHz, 35 W fino a 3 MHz
• Connettori N femmina, BNC femmina su richiesta
• Dimensioni 152 x 104 x 33 mm, peso circa 0,43 kg
• Temperatura operativa da -30 °C a +60 °C

Il filtro notch 144-175 MHz 50 W di Amphenol Procom è un filtro band-reject a 4 cavità con risonatori elicoidali, pensato per attenuare segnali interferenti che causano effetti di cross modulation in applicazioni con trasmettitori e ricevitori. Può essere utilizzato come componente singolo oppure come parte integrata di un sistema completo di multicoupling.

Il dispositivo è sintonizzabile nell'intera banda 144-175 MHz e supporta una potenza massima di ingresso di 50 W. La costruzione prevede un contenitore in alluminio estruso, chassis in acciaio passivato e isolamento in teflon nei cavi coassiali e nei connettori. Il rivestimento black-vinyl contribuisce alla protezione dalla corrosione, mentre il funzionamento affidabile è garantito in un intervallo di temperatura da -30 °C a +60 °C.

Caratteristiche principali

• Filtro band-reject notch a 4 cavità con risonatori elicoidali.
• Gamma di frequenza da 144 MHz a 175 MHz.
• Potenza massima di ingresso di 50 W.
• Perdita di inserzione minore o uguale a 1 dB fuori dalla banda di reiezione.
• Attenuazione di reiezione single-channel tuned maggiore o uguale a 75 dB.
• Impedenza di 50 Ohm.
• Connessione N femmina, con BNC femmina e TNC femmina su richiesta.
• Dimensioni di 165 x 104 x 33 mm.
• Peso approssimativo di 0,58 kg.
• Montaggio con 6 fori da diametro 5 mm.
• Temperatura operativa da -30 °C a +60 °C.

L'antenna Amphenol Procom CXL108 185C è una soluzione omnidirezionale e robusta per applicazioni stazionarie e marine su 108-185MHz. Il radiatore è completamente protetto da un tubo di vetroresina con rivestimento in poliuretano, assicurando lunga durata in ambienti esposti agli agenti atmosferici.

Progettata per essere montata su tubi con diametro compreso tra 27 e 65mm, prevede il passaggio del cavo esterno o interno al tubo di supporto. Tutte le parti metalliche sono collegate a terra DC, garantendo protezione da scariche atmosferiche. L'antenna offre un guadagno di 0dBi, VSWR <2,5:1 e larghezza di banda di 75MHz, fino a 40W di potenza in ingresso, ideale per stazioni critiche che richiedono resistenza e affidabilità .

• Frequenza operativa: 108-185MHz
• Guadagno: 0dBi
• Polarizzazione: verticale, colineare omnidirezionale
• Potenza massima: 40W
• VSWR: <2,5:1
• Impedenza: 50?
• Montaggio: tubo Ø27-65mm
• Protezione antistatica: tutte le parti metalliche a terra DC
• Costruzione: radome in vetroresina poliuretanica, staffa in alluminio
• Materiali: vetroresina, alluminio resistente all'acqua di mare
• Larghezza di banda: 75MHz
• Area al vento: 0,062m²; carico al vento: 73N a 160km/h
• Altezza: circa 1640mm; peso: circa 3,5kg
• Protezione: IP56; temperatura operativa -30°C à· +70°C
• Resistenza al vento: sopravvivenza fino a 200km/h

L'antenna omnidirezionale ATEX 118-137 MHz è progettata per stazioni base installate in zona 2 e in aree potenzialmente esplosive con gruppi di gas IIA, IIB e IIC. La soluzione di Amphenol Procom utilizza un dipolo coassiale a banda larga con polarizzazione verticale e guadagno di 0 dBd.

La protezione IP66, la temperatura operativa da -30 °C a 60 °C e la resistenza al vento fino a 200 km/h consentono l'impiego in condizioni ambientali impegnative. L'elemento radiante è sigillato in un tubo di fibra di vetro rivestito in poliuretano, mentre la staffa e gli accessori sono realizzati in acciaio inossidabile.

Tutte le parti metalliche sono collegate a terra in corrente continua per offrire protezione antistatica. L'antenna può essere installata su pali con diametro da 16 a 54 mm.

• Frequenza operativa 118-137 MHz.
• Dipolo coassiale a banda larga.
• Diagramma di radiazione omnidirezionale sul piano H.
• Polarizzazione verticale.
• Apertura a 3 dB di 80 gradi sul piano E.
• Guadagno di 0 dBd.
• Impedenza di 50 Ohm.
• VSWR inferiore a 1,75:1.
• Larghezza di banda di 19 MHz.
• Certificazione ATEX per zona 2 e gruppi di gas IIA, IIB e IIC.
• Potenza RF massima in ingresso di 3,6 W per il gruppo IIA, 2,1 W per il gruppo IIB e 1,2 W per il gruppo IIC.
• Protezione IP66.
• Temperatura operativa da -30 °C a 60 °C.
• Resistenza al vento fino a 200 km/h.
• Altezza approssimativa di 1.500 mm e peso approssimativo di 1,25 kg.
• Installazione su pali con diametro da 16 a 54 mm.
• Radome in fibra di vetro rivestita in poliuretano.
• Staffa in acciaio inossidabile resistente agli acidi.
• Parti metalliche collegate a terra in corrente continua.

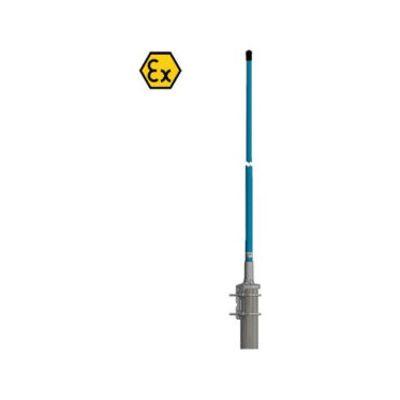

L'antenna Amphenol Procom CXL 150-1LW-SS-Ex/h è progettata per applicazioni in ambienti classificati Zona 2, conforme agli standard ATEX per i gruppi gas IIA, IIB e IIC. Opera nella banda 155-175 MHz, con polarizzazione verticale e radiazione omnidirezionale, offrendo un guadagno di 0 dBd (2,2 dBi) e VSWR inferiore a 1,5:1.

La costruzione prevede un radiatore end-fed da 1/2 racchiuso in un tubo in vetroresina rivestito in poliuretano, con staffa LW in acciaio inox AISI 316L e bulloneria inox. L'antenna è completamente messa a terra DC, con protezione IP66 e resistenza al vento fino a 200 km/h, adatta a installazioni su tubi da 16 a 54 mm.

• Frequenza operativa: 155-175 MHz
• Guadagno: 0 dBd (2,2 dBi)
• Banda passante: 18-21 MHz
• VSWR: < 1,5:1
• Impedenza: 50 ohm
• Polarizzazione: verticale
• Radiazione: omnidirezionale
• Certificazione ATEX: Zona 2, Ex nA IIC T6
• Connessione: N femmina (coppia 0,7-1,1 Nm)
• Materiali: vetroresina, acciaio inox AISI 316L
• Protezione antistatica: collegamento a terra DC
• Grado di protezione: IP66
• Montaggio: su tubo Ø 16-54 mm
• Altezza: 1300 mm
• Diametro: parte superiore 17 mm, base 23,6 mm
• Peso: circa 1,25 kg
• Resistenza al vento: 32 N @ 160 km/h; sopravvivenza fino a 200 km/h
• Temperatura operativa: -30 °C à· +60 °C

Questa antenna omnidirezionale Amphenol Procom opera nella banda 155-175 MHz ed è progettata per stazioni base e applicazioni marine. Il dipolo coassiale broadband offre un guadagno di 0 dBd, equivalente a 2,2 dBi, polarizzazione verticale e una potenza massima in ingresso di 150 W.

Il radome in fibra di vetro rivestita in poliuretano e la staffa in acciaio inossidabile resistente agli acidi favoriscono l'affidabilità negli ambienti corrosivi. La struttura leggera, sottile e resistente alle vibrazioni presenta protezione IP66 e sopporta velocità del vento fino a 260 km/h.

La staffa multiuso consente il montaggio su pali verticali o orizzontali con diametro da 16 a 54 mm. Il cavo può essere posato all'esterno oppure lungo l'interno del palo, offrendo maggiore flessibilità durante l'installazione.

• Frequenza operativa da 155 a 175 MHz.
• Dipolo coassiale broadband con diagramma omnidirezionale.
• Guadagno di 0 dBd, equivalente a 2,2 dBi.
• Polarizzazione verticale e apertura sul piano E di 80 gradi.
• Potenza massima in ingresso di 150 W.
• Impedenza di 50 Ohm e connettore N femmina.
• VSWR minore o uguale a 1,5:1 da 156 a 174 MHz e minore o uguale a 1,75:1 da 155 a 175 MHz.
• Protezione antistatica con parti metalliche DC-grounded.
• Grado di protezione IP66.
• Temperatura operativa da -45 °C a +70 °C.
• Resistenza a velocità del vento fino a 260 km/h.
• Radome in fibra di vetro rivestita in poliuretano.
• Staffa in acciaio inossidabile resistente agli acidi e accessori in acciaio inossidabile.
• Montaggio su pali con diametro da 16 a 54 mm.
• Altezza di circa 1.300 mm e peso di circa 1,0 kg.
• Colore bianco RAL 9003.

Questa antenna omnidirezionale marina Amphenol Procom è progettata per stazioni base e applicazioni nella banda 146-165 MHz. Il dipolo coassiale broadband offre un guadagno di 0 dBd, pari a 2,2 dBi, polarizzazione verticale e una potenza massima in ingresso di 150 W.

La struttura leggera, sottile, resistente alle vibrazioni e alla corrosione è adatta anche ad ambienti marini estremi. Il radome in fibra di vetro rivestita in poliuretano, la staffa in acciaio inossidabile resistente agli acidi e gli accessori in acciaio inossidabile contribuiscono alla robustezza del sistema.

La staffa multiuso permette l'installazione su pali verticali o orizzontali con diametro da 16 a 54 mm. Il cavo può essere posato all'esterno o lungo l'interno del palo, mentre la configurazione DC-grounded riduce sensibilmente il rumore causato dalle scariche atmosferiche.

• Frequenza operativa da 146 a 165 MHz.
• Dipolo coassiale broadband con diagramma omnidirezionale.
• Guadagno di 0 dBd, pari a 2,2 dBi.
• Polarizzazione verticale.
• Apertura di 80 gradi sul piano E.
• Potenza massima in ingresso di 150 W.
• Impedenza di 50 Ohm.
• Connettore N femmina.
• VSWR minore o uguale a 1,5:1 da 146 a 163 MHz.
• VSWR minore o uguale a 1,75:1 da 146 a 165 MHz.
• Protezione antistatica con parti metalliche DC-grounded.
• Grado di protezione IP66.
• Temperatura operativa da -45 °C a +70 °C.
• Resistenza a velocità del vento fino a 260 km/h.
• Radome in fibra di vetro rivestita in poliuretano.
• Staffa in acciaio inossidabile resistente agli acidi.
• Montaggio su pali con diametro da 16 a 54 mm.
• Altezza di circa 1.300 mm.
• Peso di circa 1,0 kg.
• Colore bianco RAL 9003.

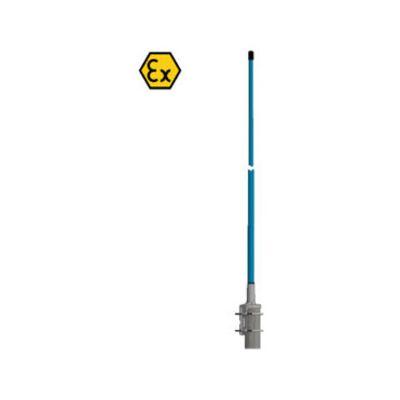

Questa antenna omnidirezionale ATEX di Amphenol Procom è progettata per stazioni base operanti nella banda VHF 146-174 MHz in aree potenzialmente esplosive. La configurazione collineare broadband offre un guadagno di 3 dBd, polarizzazione verticale e una larghezza di banda di 28 MHz.

L'antenna è adatta all'impiego in zona 2 con gruppi di gas IIA, IIB e IIC. L'elemento radiante è sigillato in un tubo in fibra di vetro rivestito in poliuretano, mentre staffa, bulloni a U e raccordi in acciaio inossidabile favoriscono la resistenza negli ambienti corrosivi.

• Frequenza operativa 146-174 MHz
• Antenna collineare broadband per stazioni base
• Guadagno di 3 dBd e 5,2 dBi
• Diagramma omnidirezionale
• Polarizzazione verticale
• Larghezza di banda di 28 MHz
• Apertura del fascio sul piano E di 40 gradi
• Impedenza di 50 Ohm
• VSWR minore di 1,5:1
• Certificazione ATEX per zona 2
• Compatibilità con gruppi di gas IIA, IIB e IIC
• Potenza RF massima in ingresso di 1,8 W per IIA, 1,0 W per IIB e 0,6 W per IIC
• Marcatura ATEX II 3G Ex nA IIC T6
• Protezione IP66
• Temperatura operativa da -30 °C a 60 °C
• Resistenza al vento fino a 200 km/h
• Carico al vento di 97 N a 160 km/h
• Altezza approssimativa di 2,7 m
• Diametro di 25,5 mm
• Peso approssimativo di 2,1 kg
• Montaggio su pali con diametro da 16 a 54 mm
• Parti metalliche collegate a terra in corrente continua

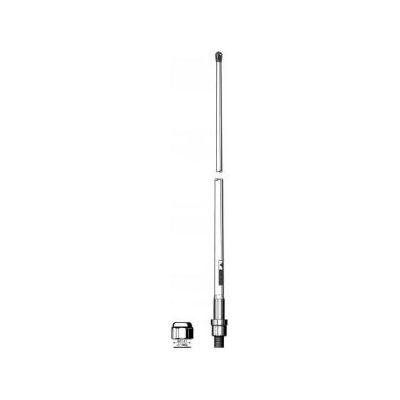

Questa antenna VHF marina di Amphenol Procom opera nella gamma di frequenza 155-175 MHz ed è adatta all'installazione a bordo di navi, su alberi, traverse, ponti e tetti. Il dipolo coassiale broadband a mezza onda non richiede bobine di carico, ground-plane, radiali o configurazioni ausiliarie.

Il diagramma omnidirezionale e la polarizzazione verticale favoriscono una copertura uniforme. L'antenna supporta radio duplex e canali semi-duplex, mentre il radiatore collegato a terra assicura un cortocircuito DC sul cavo coassiale. L'elemento radiante è completamente protetto da un tubo conico in fibra di vetro rivestita in poliuretano, progettato per offrire un servizio affidabile in differenti condizioni climatiche.

• Gamma di frequenza: 155-175 MHz.
• Tipo di antenna: dipolo coassiale broadband a mezza onda.
• Diagramma di radiazione omnidirezionale.
• Polarizzazione verticale.
• Guadagno: 0 dBd e 2,2 dBi.
• Potenza massima in ingresso: 150 W.
• Impedenza: 50 Ohm.
• VSWR minore di 1,5:1 tra 156 e 174 MHz e minore di 1,75:1 tra 155 e 175 MHz.
• Larghezza di banda: 18-21 MHz in base al modello.
• Connettore N femmina.
• Protezione antistatica con parti metalliche collegate a terra in DC.
• Grado di protezione IP66.
• Temperatura operativa da -30 °C a 70 °C.
• Resistenza al vento fino a 200 km/h.
• Altezza approssimativa: 1210 mm.
• Peso approssimativo: 0,3 kg.
• Radome in fibra di vetro rivestita in poliuretano.
• Supporto di montaggio in ottone cromato.
• Montaggio su tubo filettato da 1 pollice RG oppure su staffe opzionali.

L'antenna Amphenol Procom CXL2 1LW/h è una soluzione professionale universale, adatta sia per installazioni marittime sia su stazioni base VHF (banda 160MHz), coprendo 155-175MHz. Il radiatore end-fed da 1/2 è racchiuso in una guaina conica in fibra di vetro poliuretanata, garantendo elevata resistenza meccanica e bassa esposizione al vento.

Supporta fino a 150W di potenza, con guadagno nullo (0dBd / 2,2dBi) e caratteristiche di radiazione omnidirezionale. Montabile su tubi Ø16-54mm tramite staffa LW in alluminio anti-corrosione e bulloneria in acciaio inox. L'antenna è messa a terra DC per ridurre scariche atmosferiche e ha grado di protezione IP66.

• Frequenza operativa: 155-175MHz
• Guadagno: 0dBd (2,2dBi)
• Polarizzazione: verticale, omnidirezionale
• Tipo: dipolo coassiale 1/2
• VSWR: ‰¤1,5:1 (155-175MHz) e ‰¤1,75:1 (155-175MHz estremi)
• Impedenza: 50?
• Potenza massima: 150W CW
• Connessione: N(f)
• Materiali: fibra di vetro poliuretanata, staffa alluminio, bulloneria inox
• Montaggio: tubo Ø16-54mm
• Antistatic protection: collegamento DC a terra
• Dimensioni: altezza ~1300mm, diametro 8mm†’16mm
• Peso: circa 0,76kg
• Protezione: IP66
• Temperatura operativa: -30°C à· +70°C
• Carico vento: 22N @ 160km/h; sopravvivenza fino a 200km/h
• Beamwidth E-plane: 80 °; H-plane: omnidirezionale

L'antenna base marina 160 MHz omnidirezionale CXL 2-1LW è progettata per impieghi base station e marine nella banda 146 - 165 MHz. Nel modello specifico /l offre copertura 146 - 165 MHz, struttura slim-line a guadagno unitario 0 dBi, polarizzazione verticale e impedenza di 50 Ohm, con potenza massima in ingresso di 150 W.

Amphenol-Procom realizza questa antenna con elemento a dipolo coassiale broad-banded da 1/2 lambda sigillato in un tubo conico in fibra di vetro rivestita in poliuretano, pensato per garantire continuità operativa anche in ambienti corrosivi. La staffa di montaggio LW è leggera e multifunzione, in alluminio resistente all'acqua di mare con rivestimento epossidico, mentre bulloni e accessori sono in acciaio inox.

Il prodotto supporta montaggio su palo verticale o orizzontale da 16 a 54 mm di diametro, con passaggio cavo esterno o interno al palo. La protezione antistatica con tutte le parti metalliche collegate a massa in DC contribuisce a ridurre il rumore causato dalle scariche atmosferiche; l'antenna viene infatti fornita con connessione DC tra elemento radiante e staffa di montaggio.

Caratteristiche principali

• Banda di frequenza del modello /l: 146 - 165 MHz
• Antenna a dipolo coassiale broad-banded omnidirezionale
• Guadagno 0 dBi, polarizzazione verticale
• Potenza massima di ingresso 150 W
• Impedenza 50 Ohm
• VSWR: 146 - 163 MHz minore o uguale a 1,5 e 146 - 165 MHz minore o uguale a 1,75
• Larghezza di banda 18 - 21 MHz, in base al modello
• Connessione N femmina
• Protezione IP66 e temperatura operativa da -30 °C a +70 °C
• Velocità di sopravvivenza al vento fino a 200 km/h
• Altezza circa 1300 mm e peso circa 0,76 kg
• Montaggio su palo da 16 a 54 mm di diametro

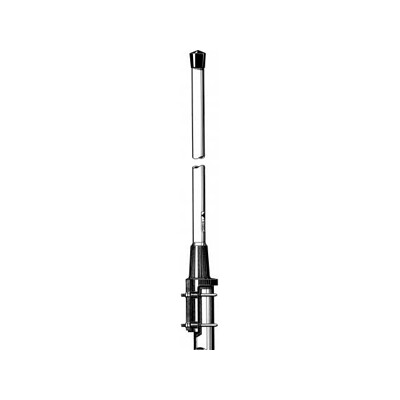

L'antenna omnidirezionale 144-175 MHz di Amphenol Procom è una soluzione broadband per stazioni base progettata per applicazioni in cui affidabilità e durata sono fondamentali. Il dipolo coassiale assicura un guadagno di 0 dBd, equivalente a 2,2 dBi, polarizzazione verticale e una potenza massima in ingresso di 600 W.

L'elemento radiante è completamente racchiuso in un tubo di fibra di vetro rivestito in poliuretano, mentre tutte le parti metalliche sono collegate a terra in DC per convogliare le scariche atmosferiche verso terra. La staffa in alluminio resistente all'acqua di mare permette il montaggio su pali con diametro compreso tra 27 e 65 mm, con passaggio del cavo all'interno o lungo l'esterno del palo.

• Gamma di frequenza da 144 a 175 MHz.
• Dipolo coassiale broadband per stazioni base.
• Diagramma omnidirezionale sul piano H.
• Ampiezza del fascio di 80 gradi sul piano E.
• Guadagno di 0 dBd, equivalente a 2,2 dBi.
• Potenza massima in ingresso di 600 W.
• Polarizzazione verticale.
• Impedenza di 50 Ohm.
• VSWR inferiore a 1,5:1.
• Larghezza di banda di 31 MHz.
• Parti metalliche collegate a terra in DC.
• Grado di protezione IP56.
• Temperatura operativa da -30 °C a +70 °C.
• Resistenza al vento fino a 200 km/h.
• Connettore N femmina.
• Radome in fibra di vetro rivestita in poliuretano.
• Staffa in alluminio resistente all'acqua di mare con rivestimento epossidico.
• Montaggio su pali con diametro da 27 a 65 mm.
• Altezza approssimativa di 1.750 mm.
• Peso approssimativo di 3,0 kg.
