Amphenol Procom

Il DPF70/6 9/13 N(f) di Amphenol Procom è un duplexer a 6 cavità  tarato per uso UHF 406-500MHz con spacing modulabile tra 9 e 13MHz. Ottimizzato per applicazioni duplex a radio singolo canale, può essere adattato anche a sistemi multicanale mediante tuning di fabbrica. La costruzione solida e la qualità  dei componenti garantiscono eccellenti prestazioni RF, isolamento elevato e affidabilità  in contesti professionali.

• 6 cavità  per separazione trasmissione/ricezione
• Banda UHF 406-500MHz, spacing 9-13MHz
• Perdita di inserzione ‰¤1,2dB (tipico 1,0dB)
• Isolamento Tx Rx e Rx Tx >85dB per canale singolo
• Isolamento >65dB per uso multicanale
• Impedenza 50?, VSWR <1,5:1
• Potenza massima 50W
• Connettori N femmina (altre configurazioni su richiesta)
• Dimensioni 226x154x33mm, peso circa 0,99kg
• Temperatura operativa da -30°C a +60°C
• Rivestimento in vinile per protezione anticorrosione

Il DPF 70/6-9/13-N(f) di Amphenol-Procom è un duplexer professionale compatto, progettato per separare trasmissione e ricezione in sistemi radio UHF operanti tra 406 e 500 MHz. Ottimizzato per canale singolo, offre anche compatibilità  multicanale previa regolazione di fabbrica. Le sue prestazioni elevate in termini di isolamento, bassa perdita e resistenza ambientale lo rendono adatto a installazioni base station affidabili.

• 6 cavità  per separazione trasmissione/ricezione
• Banda UHF 406-500 MHz, spacing 9-13 MHz
• Perdita di inserzione Tx-Ant e Ant-Rx ‰¤ 1,2 dB (tipico 1,0)
• Soppressione rumore Tx su Rx > 85 dB (singolo), > 65 dB (multi)
• Isolamento Rx su Tx > 85 dB (singolo), > 65 dB (multi)
• Impedenza 50 ohm, VSWR < 1,5:1
• Potenza massima 50 W
• Connettori N femmina (altre opzioni su richiesta)
• Struttura in alluminio estruso e acciaio zincato, rivestimento in vinile
• Dimensioni 226 x 154 x 33 mm, peso circa 0,99 kg
• Temperatura operativa da -30 °C a +60 °C
• Stabilità  in frequenza ~25 ppm/°C

L'antenna Amphenol Procom EFD 200R/h-TNC(m) è progettata per applicazioni VHF nella gamma 215-230 MHz. è un dipolo portatile end-fed da 1/2 , indipendente dal piano di massa, pensato per offrire prestazioni elevate in ambito mobile professionale.

Questa versione rigida (h) garantisce robustezza meccanica con materiali resistenti come acciaio inox e ottone cromato. Il guadagno è di circa 3 dB rispetto a una tradizionale antenna whip da 1/4 , con VSWR inferiore a 1,3:1 alla risonanza e banda passante pari o superiore a 15 MHz. Il connettore è di tipo TNC maschio.

• Frequenza operativa: 215-230 MHz
• Tipo: dipolo end-fed 1/2 portatile
• Guadagno: circa +3 dB rispetto a whip 1/4
• VSWR: < 1,3:1 alla frequenza di risonanza
• Banda passante: ‰¥ 15 MHz (VSWR ‰¤ 2:1)
• Polarizzazione: verticale
• Impedenza: 50 ohm
• Potenza massima: 25 W
• Connettore: TNC maschio
• Materiali: acciaio inox e ottone cromato
• Altezza: circa 1300 mm
• Peso: circa 0,15 kg

L'antenna Amphenol Procom EFD200R/l TNC(m) è un dipolo end-fed da 1/2 specificamente progettata per operare nella banda VHF da 150 a 215MHz. Grazie al design indipendente dal piano di terra, è perfetta per l'uso con radio portatili, garantendo prestazioni elevate anche in installazioni mobili.

Rispetto a una whip da 1/4, offre un guadagno di circa 3dB, con VSWR <1,3:1 nella gamma di risonanza e banda passante ‰¥15MHz. Il radiatore è realizzato in acciaio inox e ottone cromato per robustezza ed elasticità , mantenendo un peso contenuto (~0,15kg). Monta connettore TNC maschio compatibile con molti dispositivi portatili.

• Frequenza operativa: 150-215MHz
• Tipo: dipolo portatile end-fed 1/2
• Guadagno: circa 3dB rispetto a whip 1/4
• Polarizzazione: verticale
• VSWR: <1,3:1 in risonanza
• Banda passante: ‰¥15MHz (VSWR ‰¤2,0)
• Impedenza: 50?
• Potenza massima: 25W
• Connessione: TNC maschio
• Materiali: acciaio inox, ottone cromato
• Altezza: circa 1300mm
• Peso: circa 0,15kg

L'antenna Amphenol Procom EFD200R/m TNC(m) è un dipolo end-fed da 1/2 progettato per la banda VHF da 150 a 215MHz, perfetta per l'uso professionale su radio portatili. Grazie al design indipendente dal piano di terra, non richiede controterra e si installa rapidamente su ricetrasmettitori mobili.

Rispetto a una whip da 1/4, offre un guadagno di circa 3dB, con VSWR <1,3:1 alla frequenza di risonanza e banda passante ‰¥15MHz (VSWR ‰¤2:1). Il radiatore è realizzato in acciaio inox e in ottone cromato, garantendo robustezza e durata nel tempo, con peso contenuto. Il connettore TNC maschio assicura compatibilità  con molte radio portatili.

• Frequenza operativa: 150-215MHz
• Tipo: dipolo portatile end-fed 1/2
• Guadagno: circa 3dB rispetto a whip 1/4
• Polarizzazione: verticale
• VSWR: <1,3:1 alla risonanza
• Banda passante: ‰¥15MHz (VSWR ‰¤2:1)
• Impedenza: 50?
• Potenza massima: 25W
• Connessione: TNC maschio
• Materiali: acciaio inox, ottone cromato
• Altezza: circa 1300mm
• Peso: circa 0,15kg

L'antenna Amphenol Procom EFD2R/h TNC è un dipolo end-fed da 1/2 progettato per la banda VHF 160-175MHz. Grazie al design indipendente dal piano di terra, è ideale per apparati portatili e garantisce installazione semplice e prestazioni elevate in ambienti professionali.

Offre un guadagno di circa 3dB rispetto a una whip da 1/4, con VSWR <1,3:1 alla frequenza di risonanza e banda passante ‰¥15MHz a VSWR ‰¤2,0. Il radiatore è realizzato in acciaio inox e ottone cromato nero, garantendo robustezza e leggerezza. Il connettore TNC maschio assicura compatibilità  con radio portatili standard.

• Frequenza operativa: 160-175MHz
• Tipo: dipolo portatile end-fed 1/2
• Guadagno: circa 3dB rispetto a whip 1/4 (0dBd / 2,15dBi)
• Polarizzazione: verticale
• VSWR: <1,3:1
• Banda passante: ‰¥15MHz (a VSWR ‰¤2,0)
• Impedenza: 50?
• Potenza massima: 25W
• Connessione: TNC maschio
• Materiali: acciaio inox, ottone cromato nero
• Altezza: circa 960mm
• Peso: circa 0,1kg

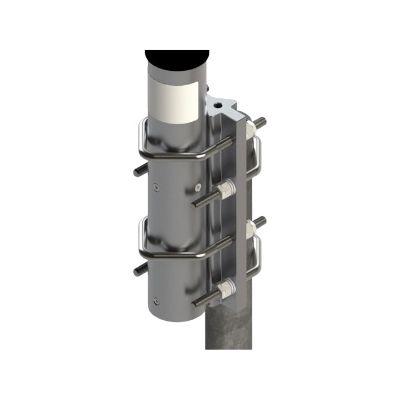

Il morsetto parallelo Amphenol Procom è progettato per fissare saldamente antenne omni di tipo stub-base a pali o supporti verticali. Compatibile con due tubi da 50-76 mm, viene fornito con V-bolt adatti all'installazione.

Il corpo del morsetto è realizzato in alluminio con placcatura Surtec 650, mentre gli elementi di fissaggio sono in acciaio inox A4. Le dimensioni del corpo sono 250 x 110 x 48 mm e il peso è di 2,2 kg.

Caratteristiche principali

• Tipologia: morsetto parallelo
• Installazione di antenne omni di tipo stub-base su pali o supporti verticali
• Compatibilità con tubi da 50-76 mm
• Corpo in alluminio con placcatura Surtec 650
• Elementi di fissaggio in acciaio inox A4
• V-bolt in acciaio inox inclusi
• Dimensioni del corpo: 250 x 110 x 48 mm
• Peso: 2,2 kg

FLG è una flangia di montaggio progettata per antenne marine predisposte per installazione su tubo filettato da 1 pollice, standard ampiamente diffuso nel settore nautico. Consente il fissaggio su ponte, tetto della timoneria, tetto cabina o altre superfici orizzontali o quasi orizzontali, garantendo un'installazione stabile e professionale.

La struttura è realizzata in ottone massiccio triplo cromato, mentre la bulloneria fornita è in acciaio inox per assicurare resistenza in ambienti marini. Il distanziale conico incluso permette di compensare superfici inclinate, mantenendo l'antenna in posizione verticale e livellando inclinazioni del ponte fino a 7,5 gradi. FLG fa parte della gamma di staffe Amphenol Procom per antenne con montaggio su tubo da 1 pollice.

Caratteristiche principali

• Compatibile con antenne per tubo filettato da 1 pollice
• Installazione su superfici orizzontali o quasi orizzontali
• Corpo in ottone massiccio triplo cromato
• Accessori di fissaggio in acciaio inox
• Distanziale conico in plastica stabilizzata UV
• Compensazione inclinazione fino a 7,5 gradi
• Diametro esterno 70 mm
• Foro centrale diametro 28 mm
• 3 fori di montaggio diametro 7 mm a 120 gradi

L’antenna portatile FME 420-470 MHz di Amphenol Procom è progettata per apparecchiature portatili operanti nella banda dei 70 cm. La struttura flessibile a un quarto d’onda è realizzata in filo d’acciaio rivestito con un tubo in silicone e viene tarata e collaudata in fabbrica per ridurre il VSWR.

Il sistema universale FME femmina consente di utilizzare connettori BFME intercambiabili, ordinabili separatamente. I materiali plastici resistenti agli urti e agli agenti atmosferici favoriscono l’impiego in condizioni operative impegnative.

Caratteristiche principali

• Gamma di frequenza da 420 a 470 MHz.
• Antenna flessibile a un quarto d’onda per apparecchiature portatili.
• Potenza massima in ingresso di 200 W.
• Polarizzazione verticale.
• Impedenza di 50 Ohm.
• Guadagno di 0 dB rispetto a un’antenna portatile a un quarto d’onda.
• VSWR inferiore a 2,0:1 con montaggio diretto sull’apparecchiatura portatile.
• Larghezza di banda di almeno 50 MHz con VSWR massimo di 2,5.
• Connessione FME femmina con connettori BFME intercambiabili ordinabili separatamente.
• Struttura in filo d’acciaio rivestito con tubo in silicone.
• Materiali plastici resistenti agli agenti atmosferici e agli urti.
• Temperatura operativa da -30 °C a +70 °C.
• Altezza approssimativa di 200 mm.
• Peso approssimativo di 0,025 kg.
• Colore nero.

L’antenna portatile FME 400-450 MHz di Amphenol Procom è progettata per apparecchiature portatili operanti nella banda dei 70 cm. La struttura flessibile a un quarto d’onda è realizzata in filo d’acciaio rivestito con un tubo in silicone e viene fornita tarata e collaudata in fabbrica per assicurare un VSWR ridotto.

Il sistema universale FME femmina offre flessibilità di configurazione e permette di sostituire facilmente i connettori BFME, disponibili separatamente. I materiali plastici resistenti agli urti e agli agenti atmosferici completano la struttura dell’antenna.

Caratteristiche principali

• Gamma di frequenza da 400 a 450 MHz.
• Antenna portatile flessibile a un quarto d’onda.
• Potenza massima in ingresso di 200 W.
• Polarizzazione verticale.
• Impedenza di 50 Ohm.
• Guadagno di 0 dB rispetto a un’antenna portatile a un quarto d’onda.
• VSWR inferiore a 2,0:1 con montaggio diretto sull’apparecchiatura portatile.
• Larghezza di banda di almeno 50 MHz con VSWR massimo di 2,5.
• Connessione FME femmina con connettori BFME intercambiabili ordinabili separatamente.
• Compatibile con connettori BFME-UHF, BFME-BNC, BFME-TNC, BFME-N, BFME-MUHF, BFME-EBNC, BFME-ETNC e BFME-EMUHF.
• Struttura in filo d’acciaio rivestito con tubo in silicone.
• Materiali plastici resistenti agli agenti atmosferici e agli urti.
• Temperatura operativa da -30 °C a +70 °C.
• Altezza approssimativa di 200 mm, dipendente dal tipo.
• Peso approssimativo di 0,025 kg.
• Colore nero.

L'antenna Amphenol Procom FLX900/925 FME(f) è un dipolo portatile end fed da 1/2 progettato per frequenze tra 820 e 960MHz. Grazie al design a filo d'acciaio flessibile ricoperto in silicone, offre eccellente durabilità  e flessibilità , mantenendo prestazioni elevate anche in condizioni mobili.

Il progetto end-fed rende l'antenna indipendente dal terreno e garantisce un guadagno di circa 3dB rispetto a una classica whip da 1/4. Supporta potenza fino a 25W con VSWR <1,3:1 e banda passante ‰¥70MHz. Il sistema FME femmina consente di sostituire facilmente il connettore grazie alla linea di connettori BFME Procom.

• Banda operativa: 820-960MHz
• Tipo: dipolo end-fed 1/2 portatile
• Guadagno: 0dBd / 2,15dBi (~3dB vs whip 1/4)
• Potenza massima: 25W
• VSWR: <1,3:1 @ frequenza di risonanza
• Banda passante: ‰¥70MHz @ VSWR ‰¤2,0
• Impedenza: 50?
• Polarizzazione: verticale
• Connessione: FME femmina intercambiabile
• Materiali: filo d'acciaio flessibile, rivestimento silicone, ottone nichelato
• Altezza: circa 170mm
• Peso: circa 0,025kg

La FLX900/925 FME(f) di Amphenol Procom è un'antenna portatile tipo dipolo end-fed da 1/2 , operativa nella banda 820-960MHz. Grazie al suo design indipendente dal piano di terra e all'uso di filo d'acciaio flessibile rivestito in silicone, offre durata, flessibilità  e elevate prestazioni meccaniche e RF.

Con circa 3dB di guadagno rispetto a una whip da 1/4 e una banda passante superiore a 70MHz (VSWR ‰¤2), garantisce funzionamento affidabile in ambienti mobili. La potenza massima è di 25W e il VSWR <1,3 alla frequenza di risonanza. Il connettore FME femmina è intercambiabile grazie alla gamma di connettori BFME Procom. :contentReference[oaicite:4]{index=4}

• Frequenza operativa: 820-960MHz
• Tipo: dipolo end-fed 1/2 portatile
• Guadagno: circa +3dB vs whip 1/4
• VSWR: <1,3:1 @ risonanza
• Banda passante: ‰¥70MHz @ VSWR ‰¤2
• Potenza massima: 25W CW
• Impedenza: 50?
• Connessione: FME femmina intercambiabile
• Materiali: filo acciaio flessibile con tubo in silicone, ottone nichelato
• Altezza: ~170mm
• Peso: ~0,025kg
